Imagen 1 de LTE25-160-B-1605-M-1

LTE25-160-B-1605-M-1

Consultar precio

Mesa lineal

MPN: LTE25-160-B-1605-M-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

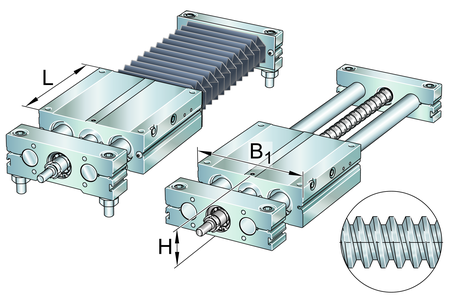

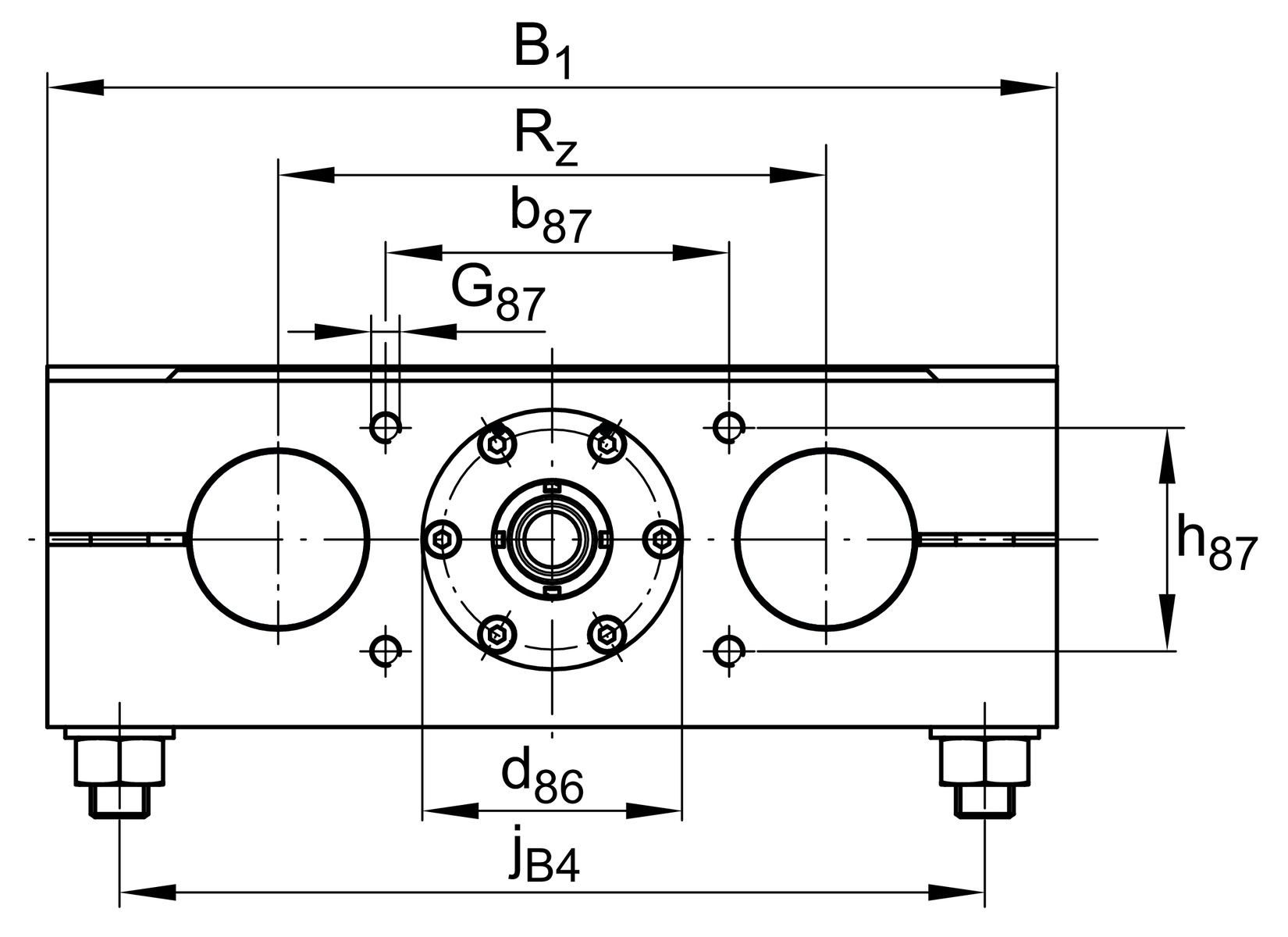

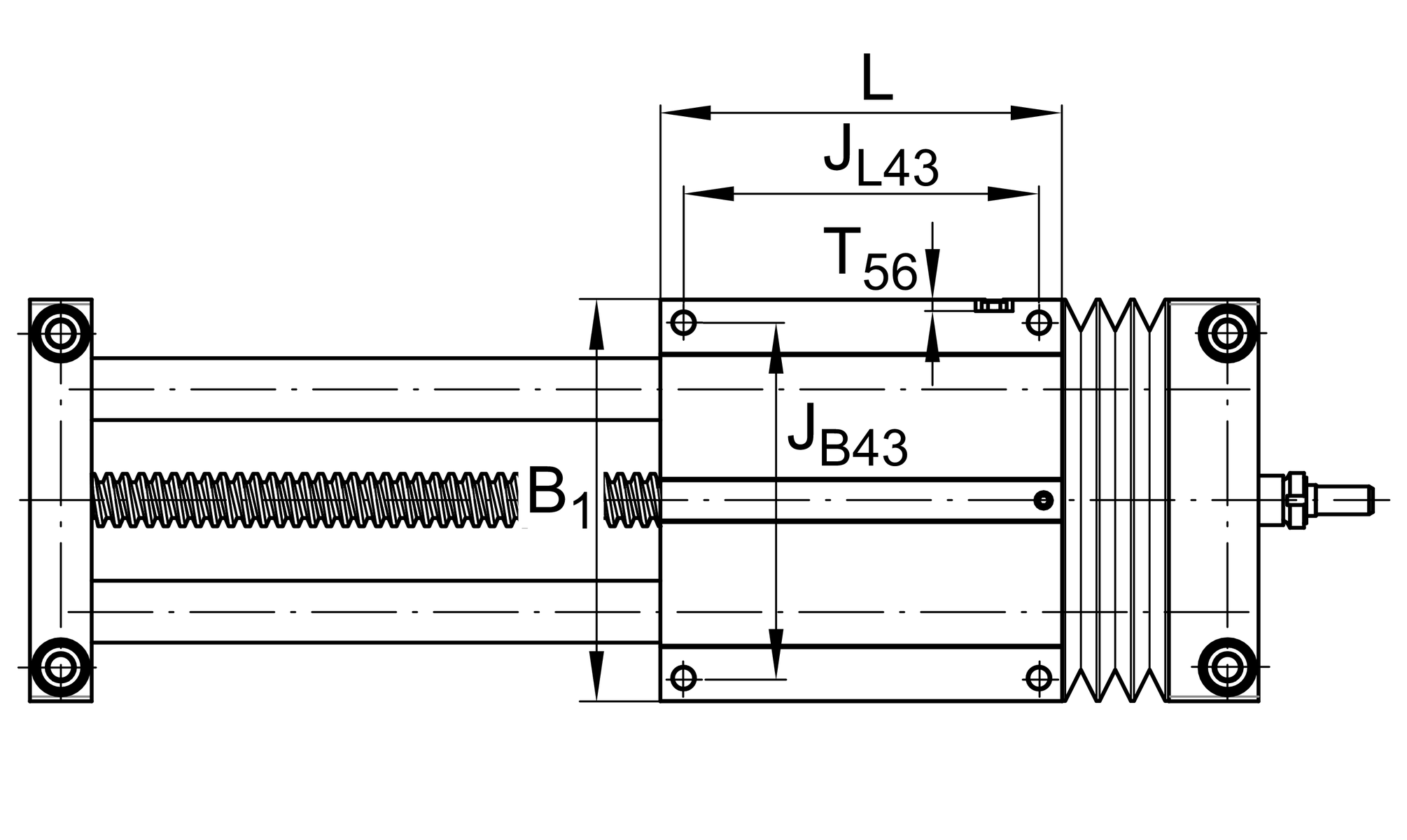

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type B, with bellows, with single nut

C 9.300 N

C0 13.100 N

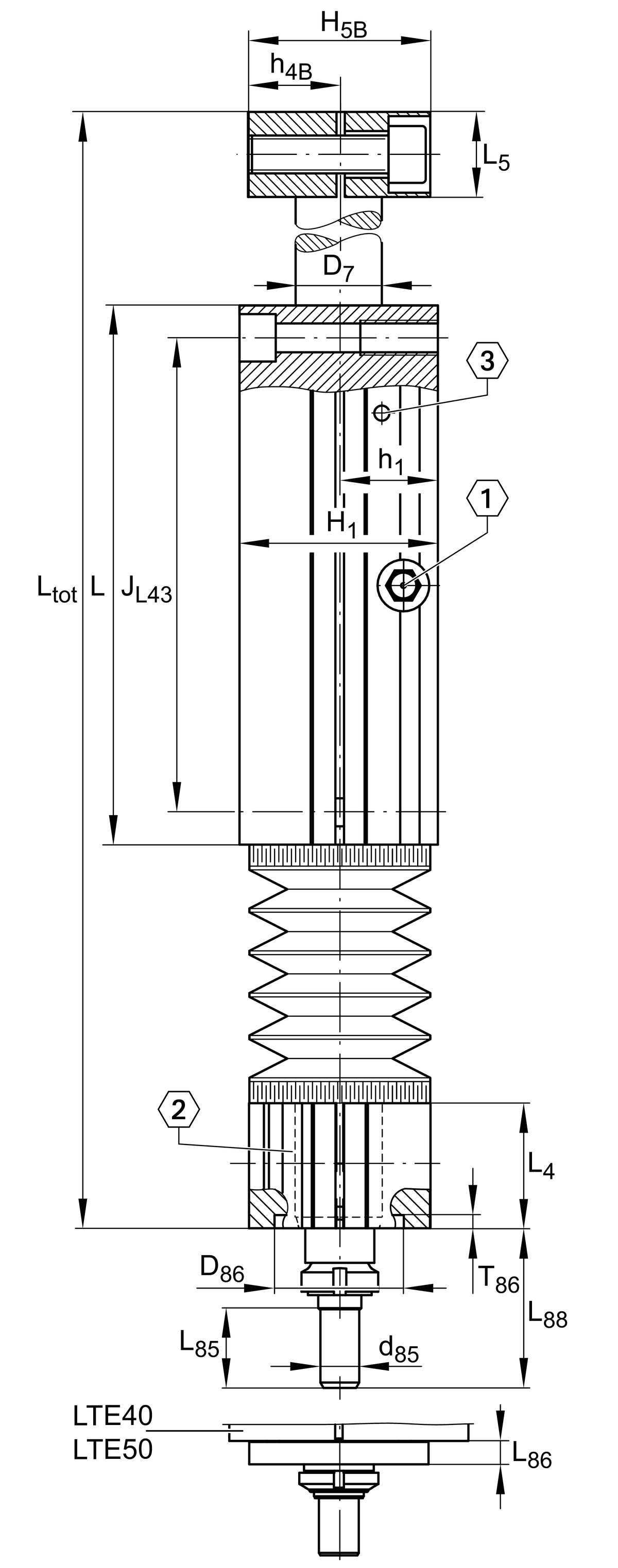

L 160 mm

L4 33 mm

G3 M12

S 5 mm

H1 28 mm

B1 160 mm

C0I 8.880 N

C0II 8.880 N

C0III 8.880 N

CI 7.390 N

CII 7.390 N

CIII 7.390 N

d7 25 mm

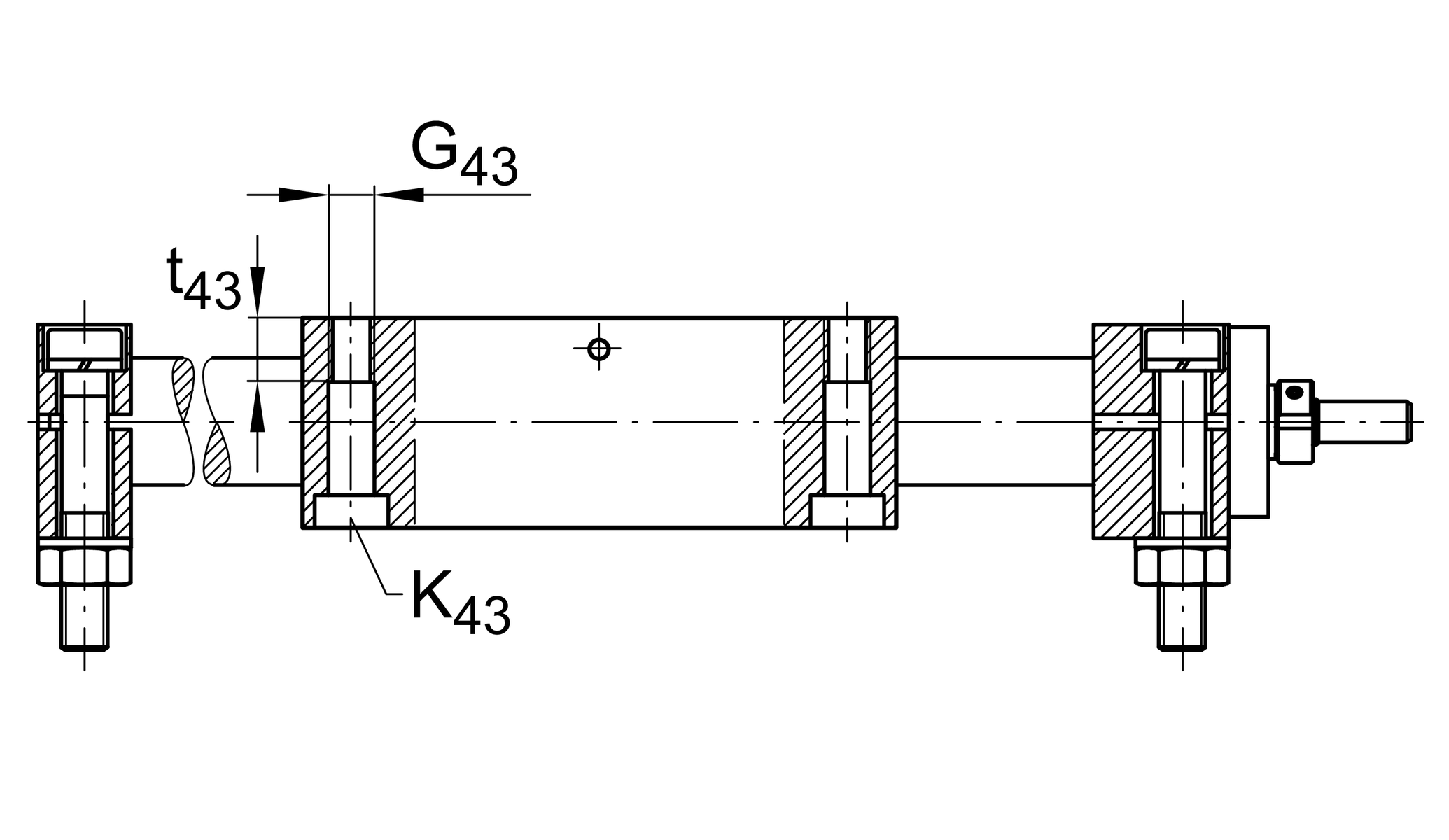

G43 M10

jB43 140 mm

JL43 140 mm

K43 M8

amax 20 m/s2

mLAW 3,49 kg

t43 22 mm

Vmax 0,25 m/s

BB 21 mm

FBL 1,34

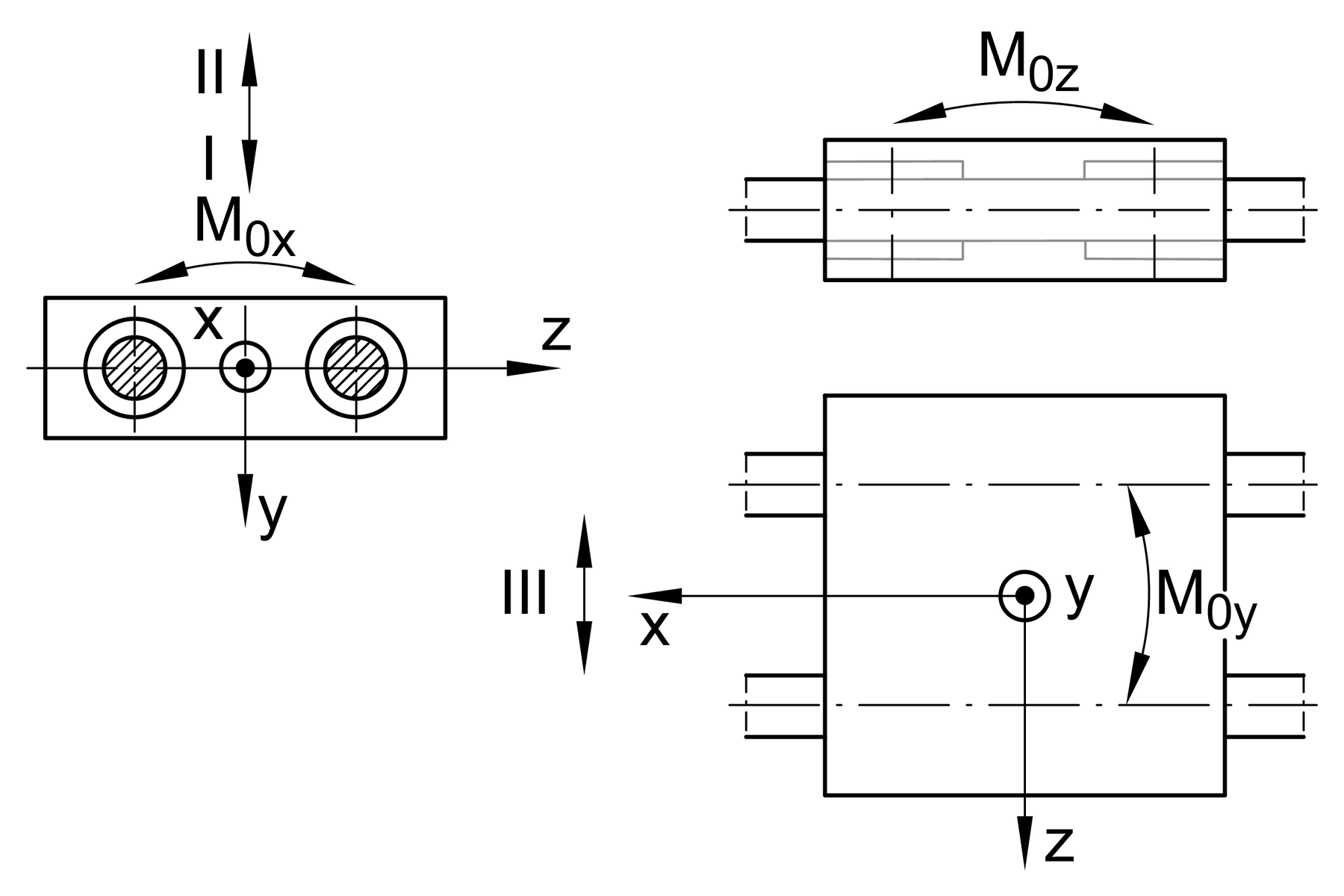

M0x per 390 Nm

M0y per 340 Nm

M0z per 280 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

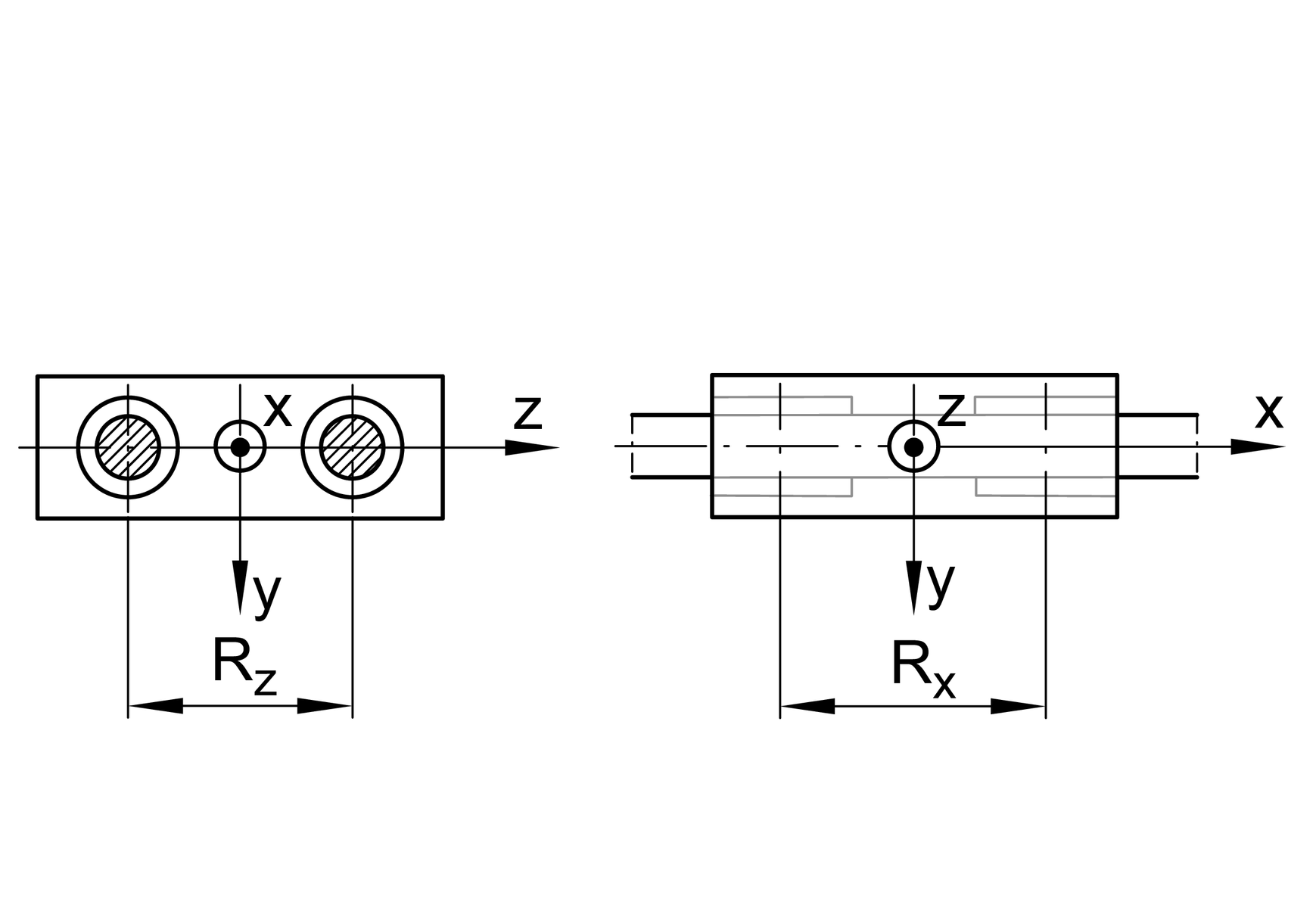

Rx 88,6 mm

RZ 88 mm

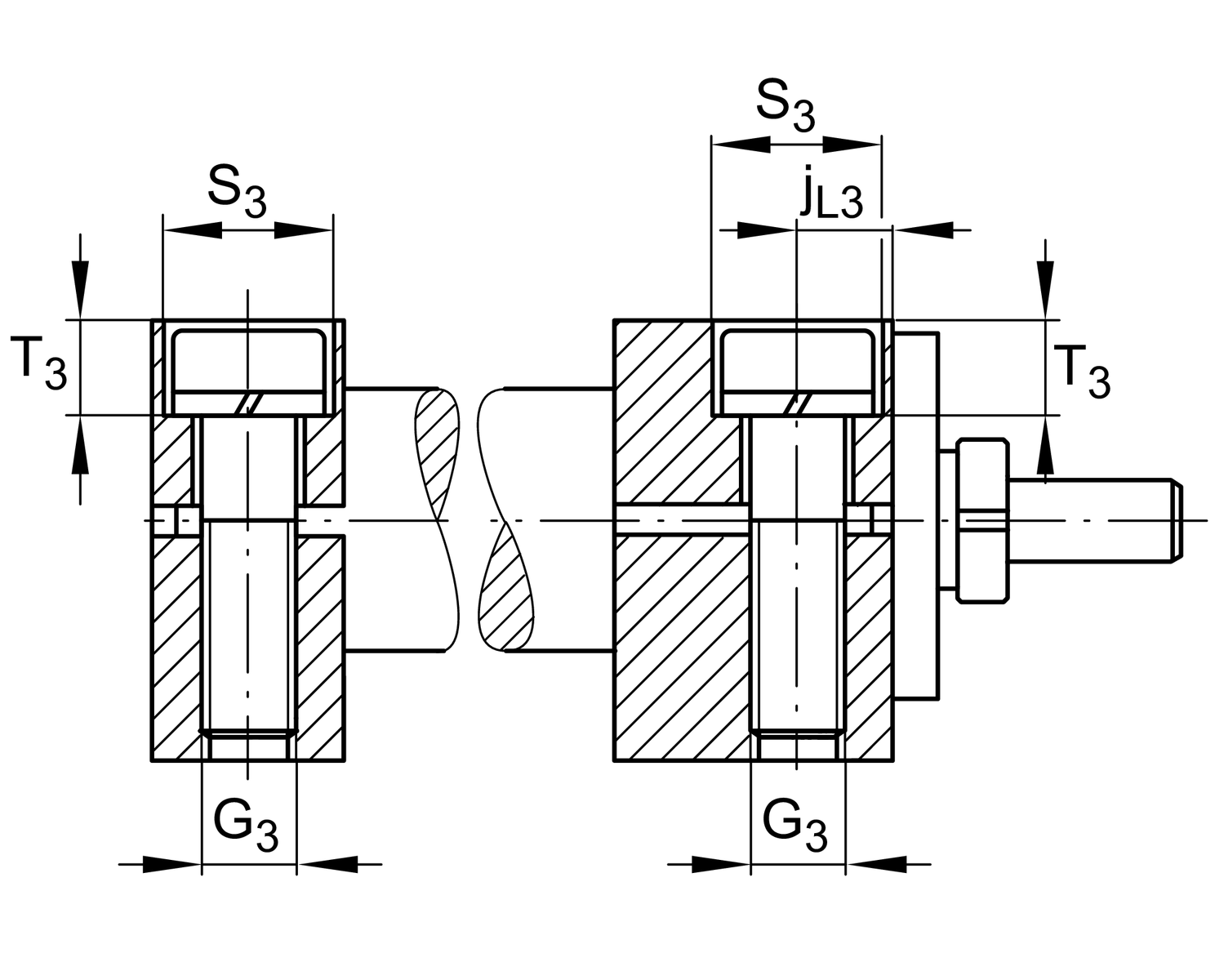

s3 20 mm

T3 15,5 mm

G87 M6x15

L88 34,5 mm

Max. permissible drive torque 6 Nm

d85 9 mm

d86 52 mm

h85 30 mm

jL3 12,5 mm

L5 25 mm

h87 38 mm

c0a 18.800 N

ca 13.400 N

L86 7 mm

Mass moment of inertia of threaded Spindle 0,313 kg*cm2

P 5 mm

b87 64 mm

D0 16 mm

jB4 132 mm

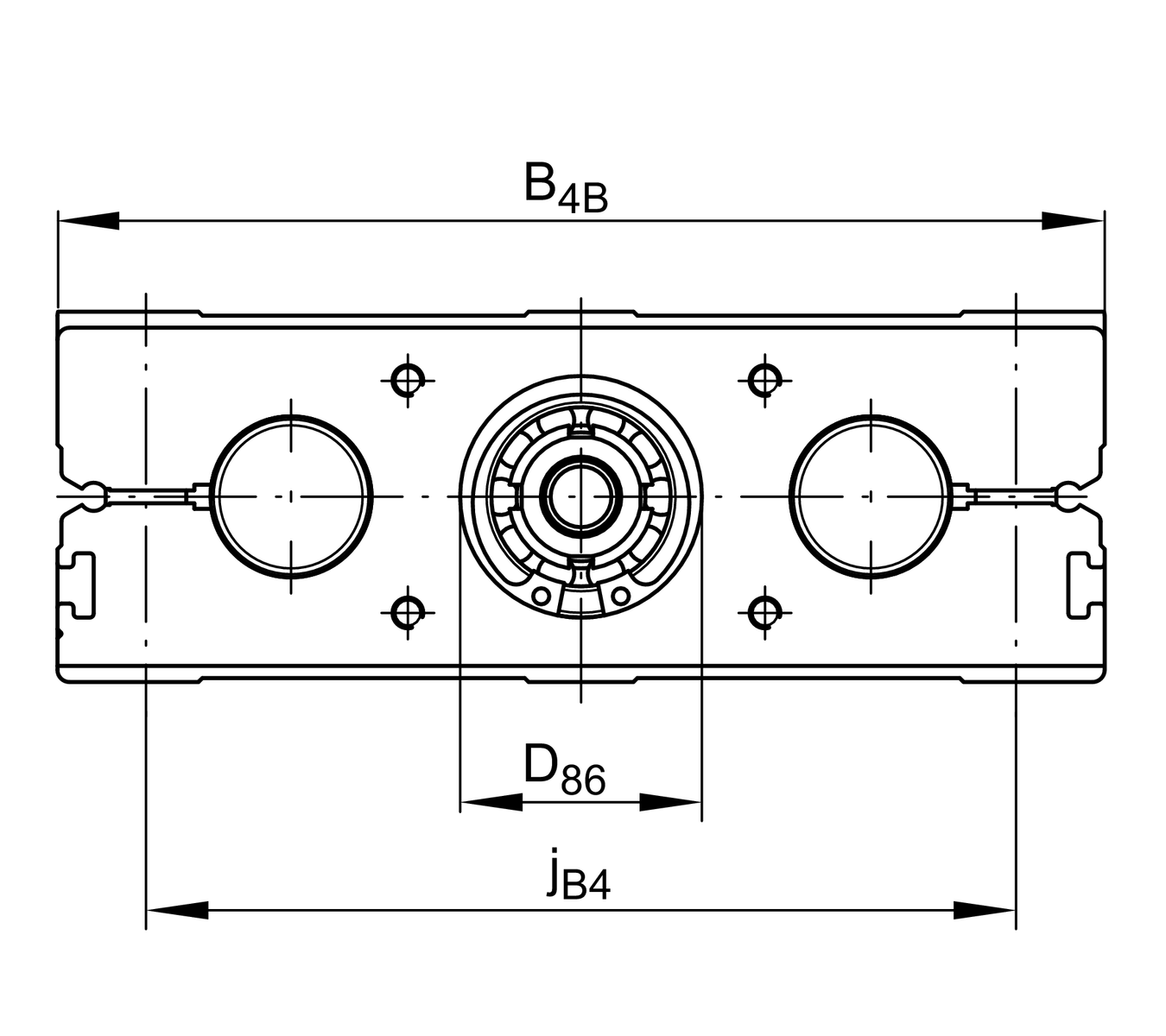

B4B 160 mm

l85 18 mm

Linear Ball Bearings 4 KB25-P

Rolling Bearings (locating bearing) ZKLN1034-2RS-PE

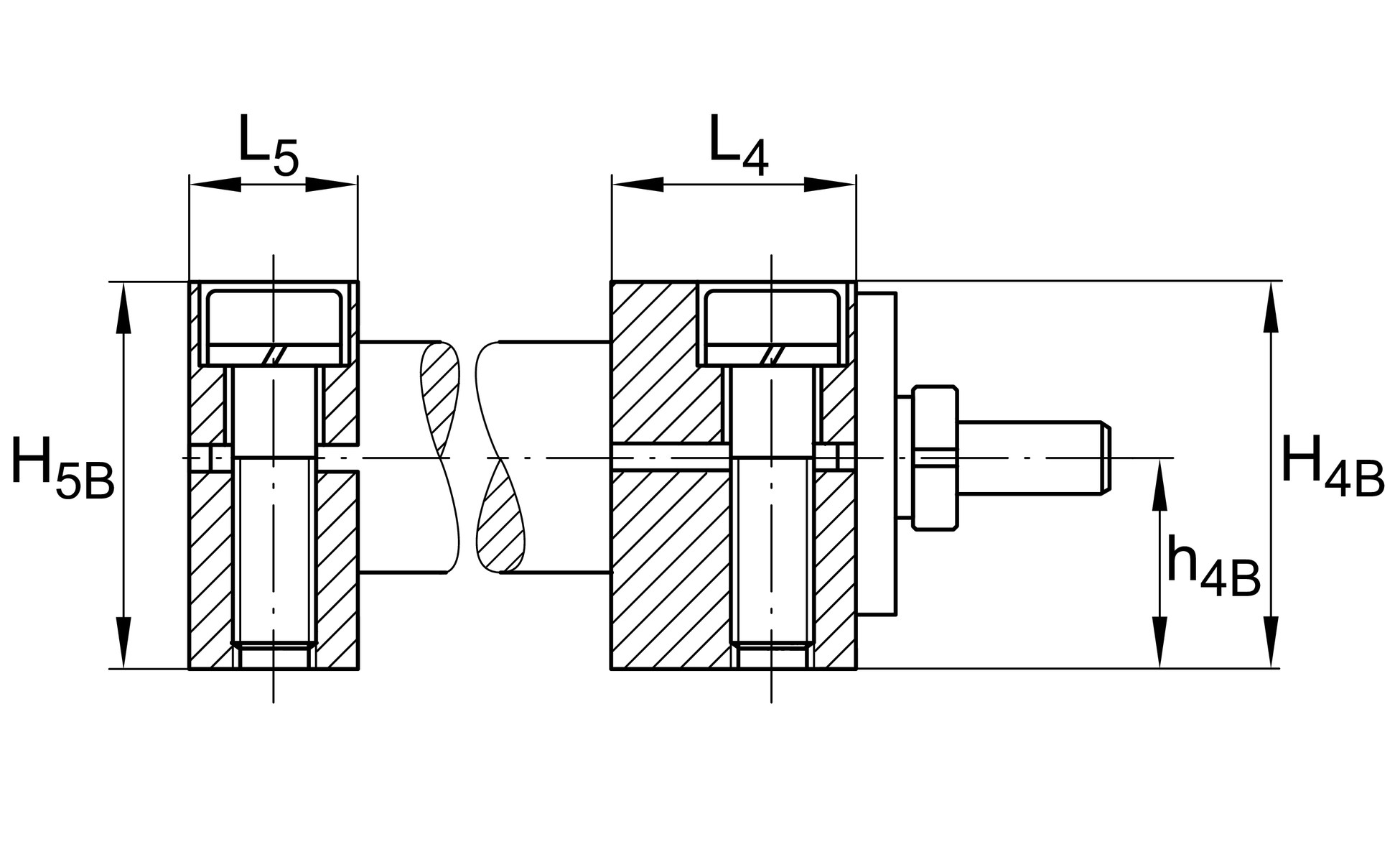

H4B 26 mm

H5B 26 mm
