Imagen 1 de LTE20-130-B-KGT1610-M-1

LTE20-130-B-KGT1610-M-1

Consultar precio

Mesa lineal

MPN: LTE20-130-B-KGT1610-M-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

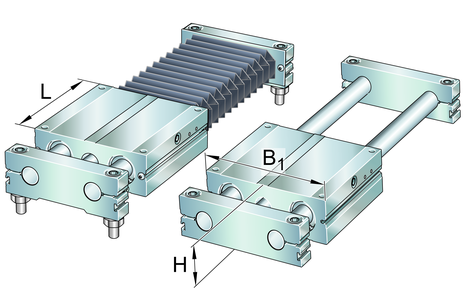

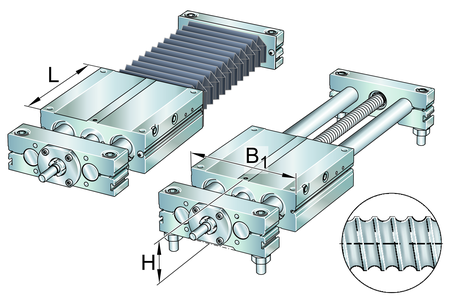

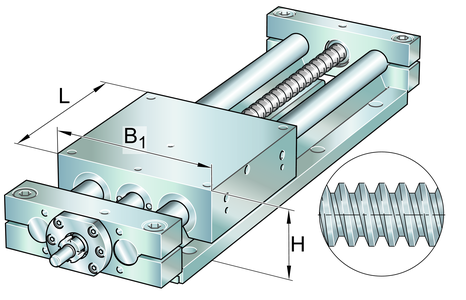

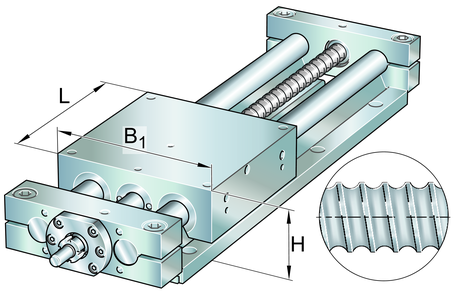

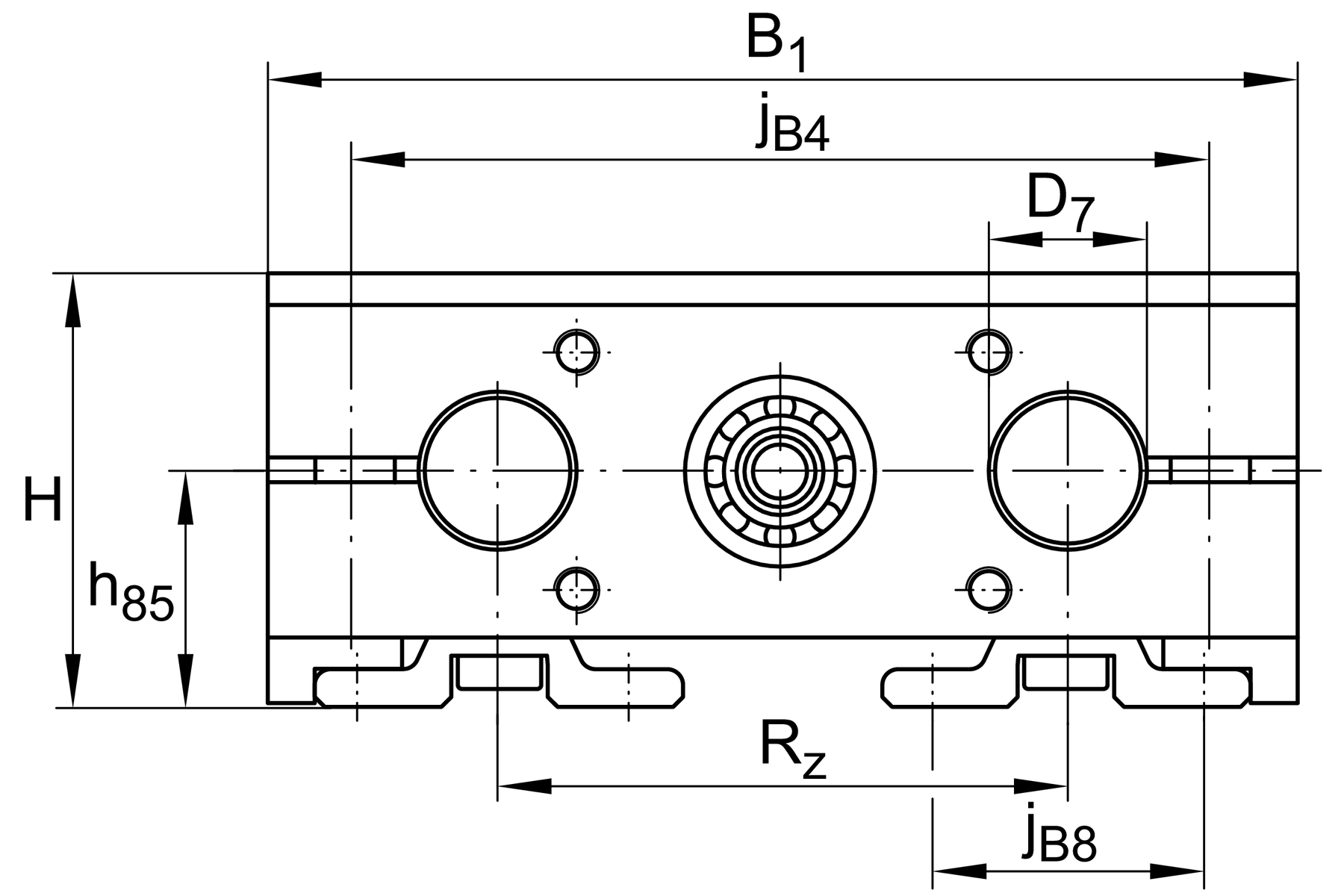

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type B, with bellows, with single nut

C 15.400 N

C0 26.500 N

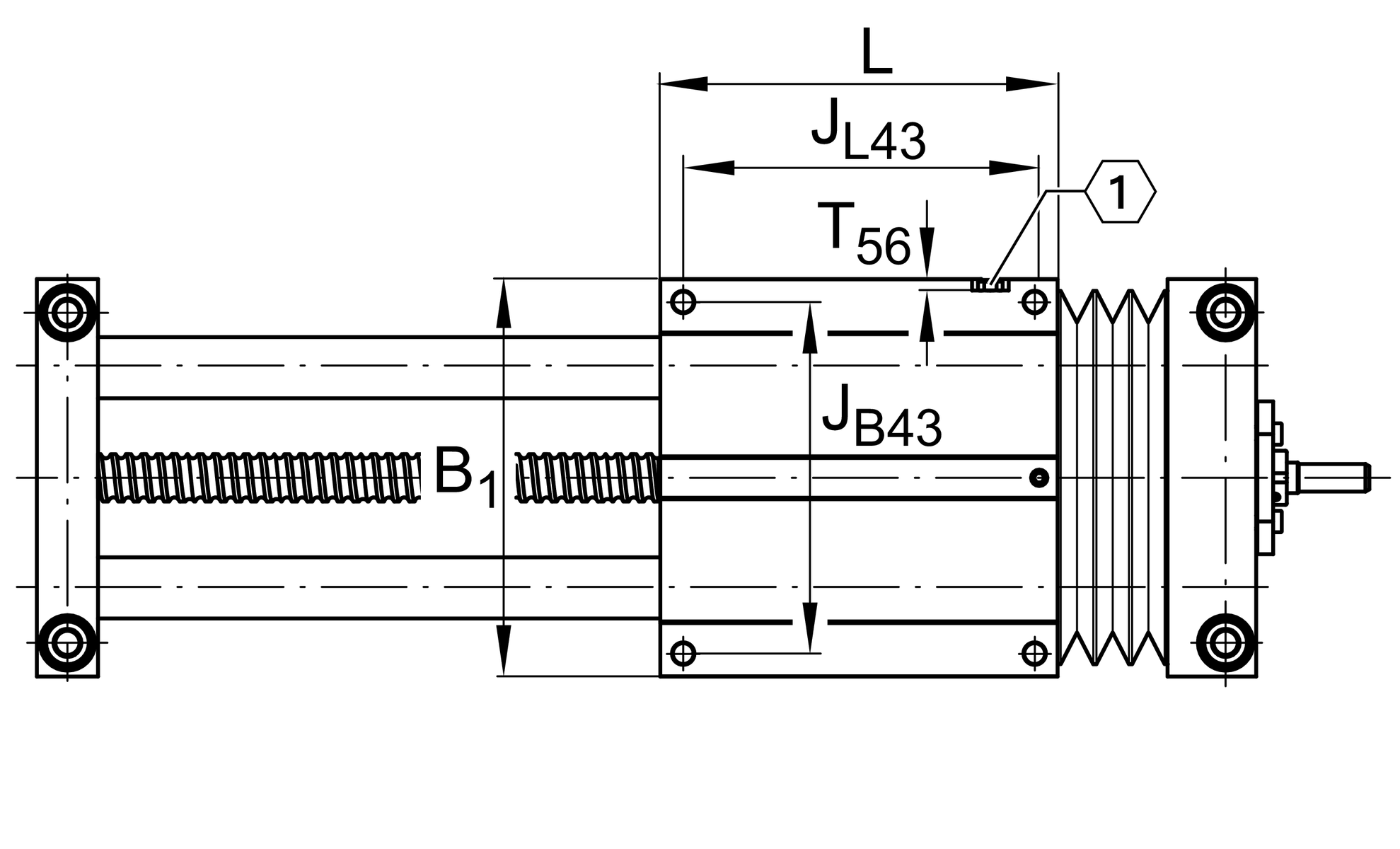

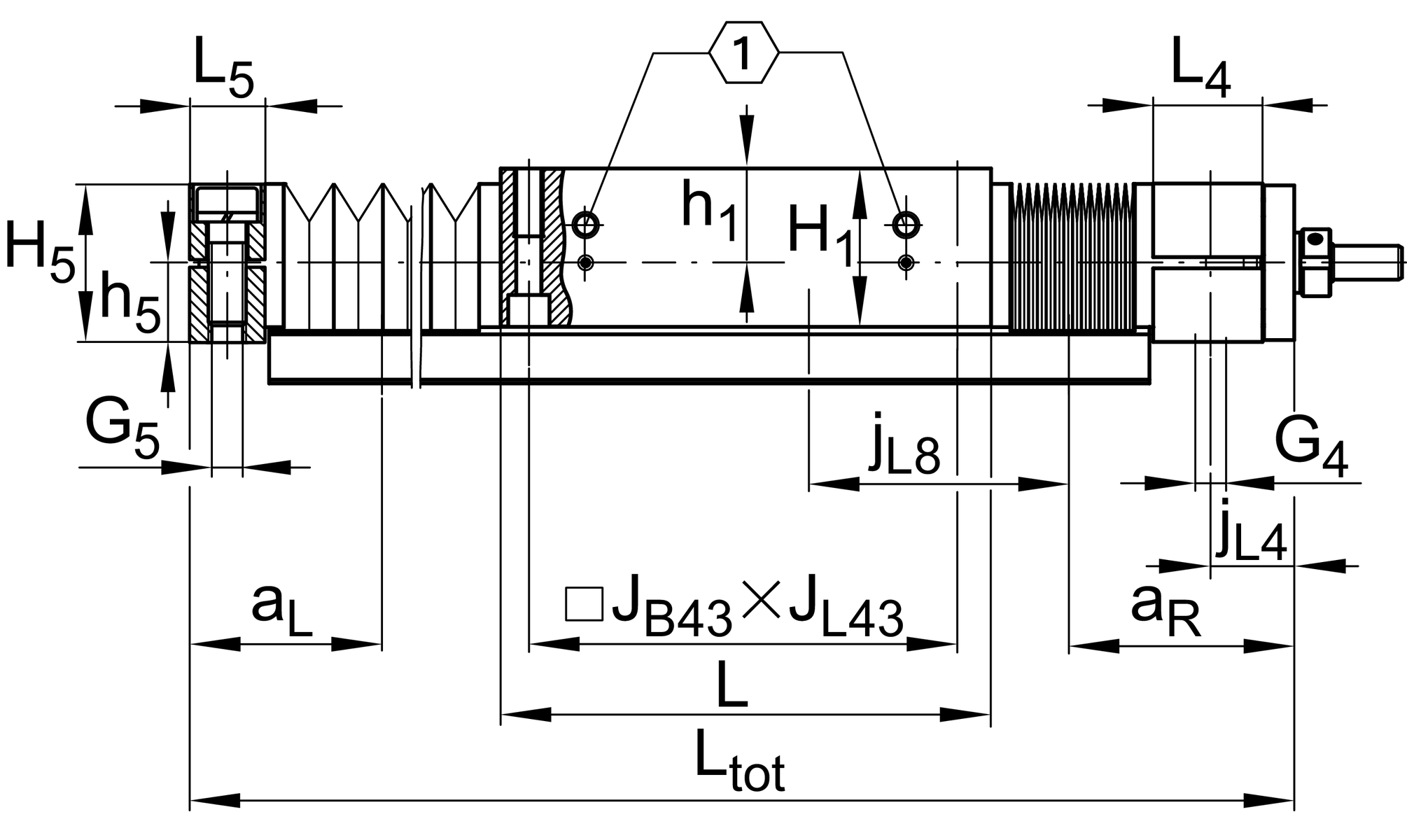

L 130 mm

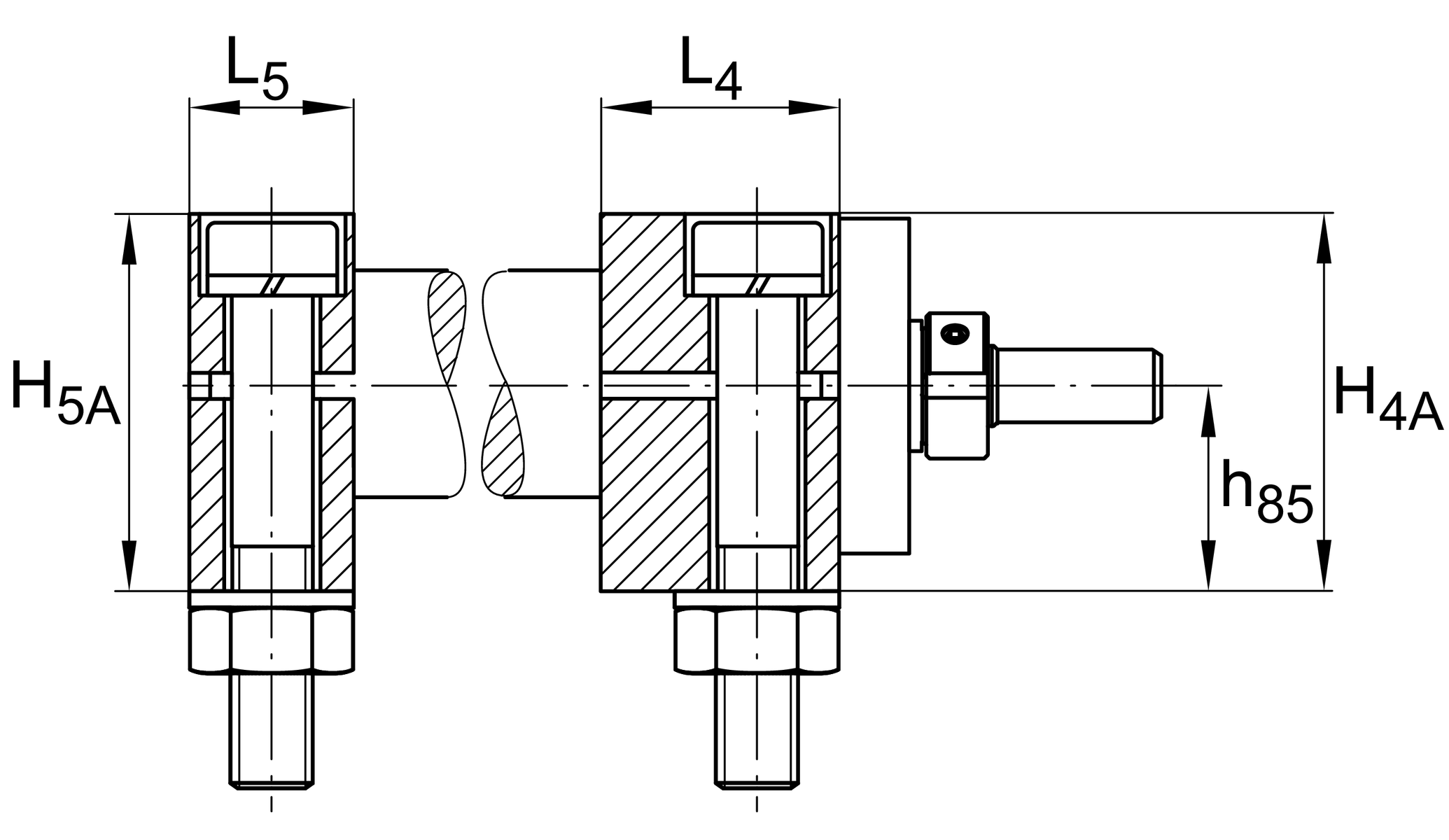

L4 29 mm

G3 M10

S 10 mm

H1 23 mm

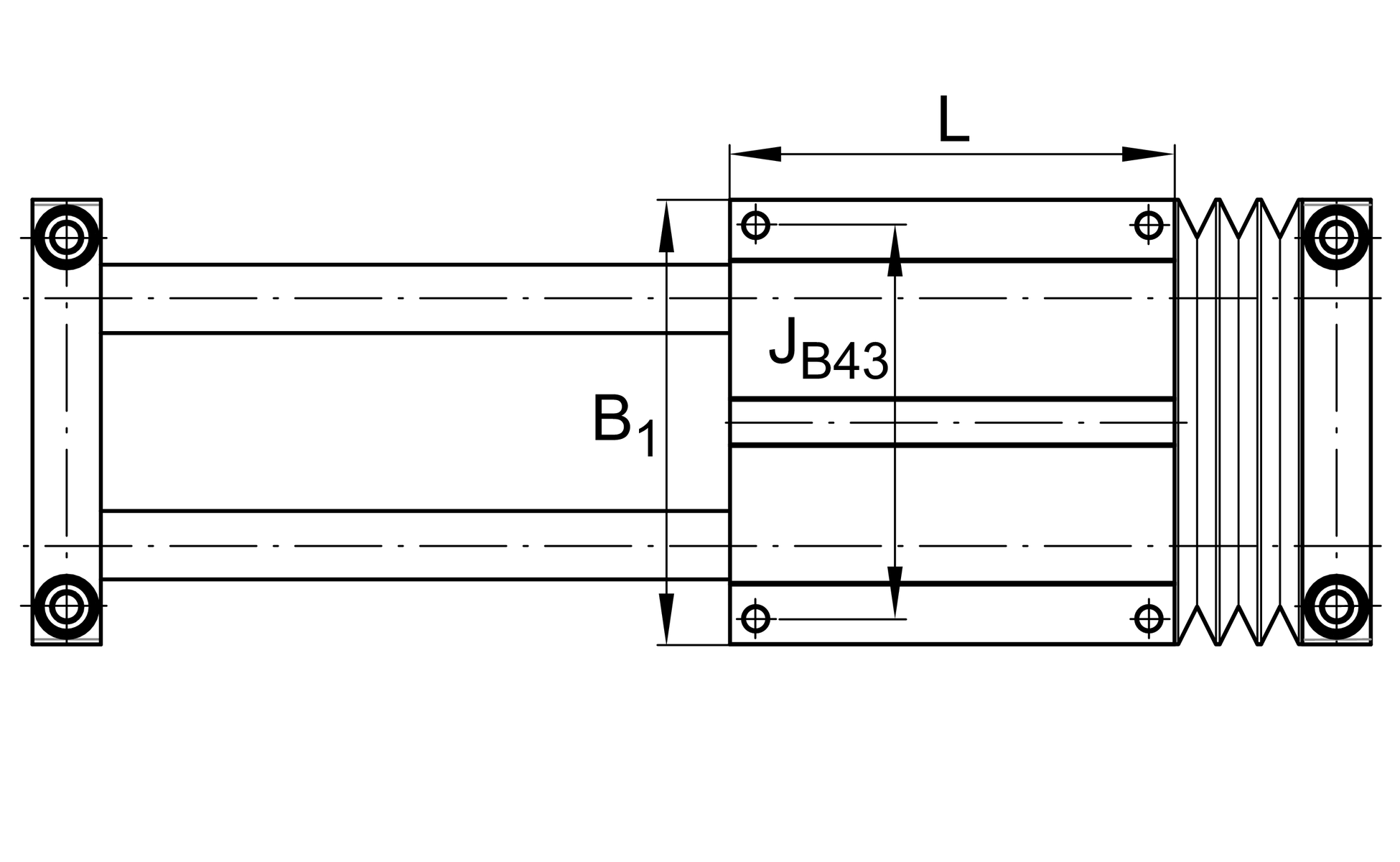

B1 130 mm

C0I 4.920 N

C0II 4.920 N

C0III 4.920 N

CI 4.140 N

CII 4.140 N

CIII 4.140 N

d7 20 mm

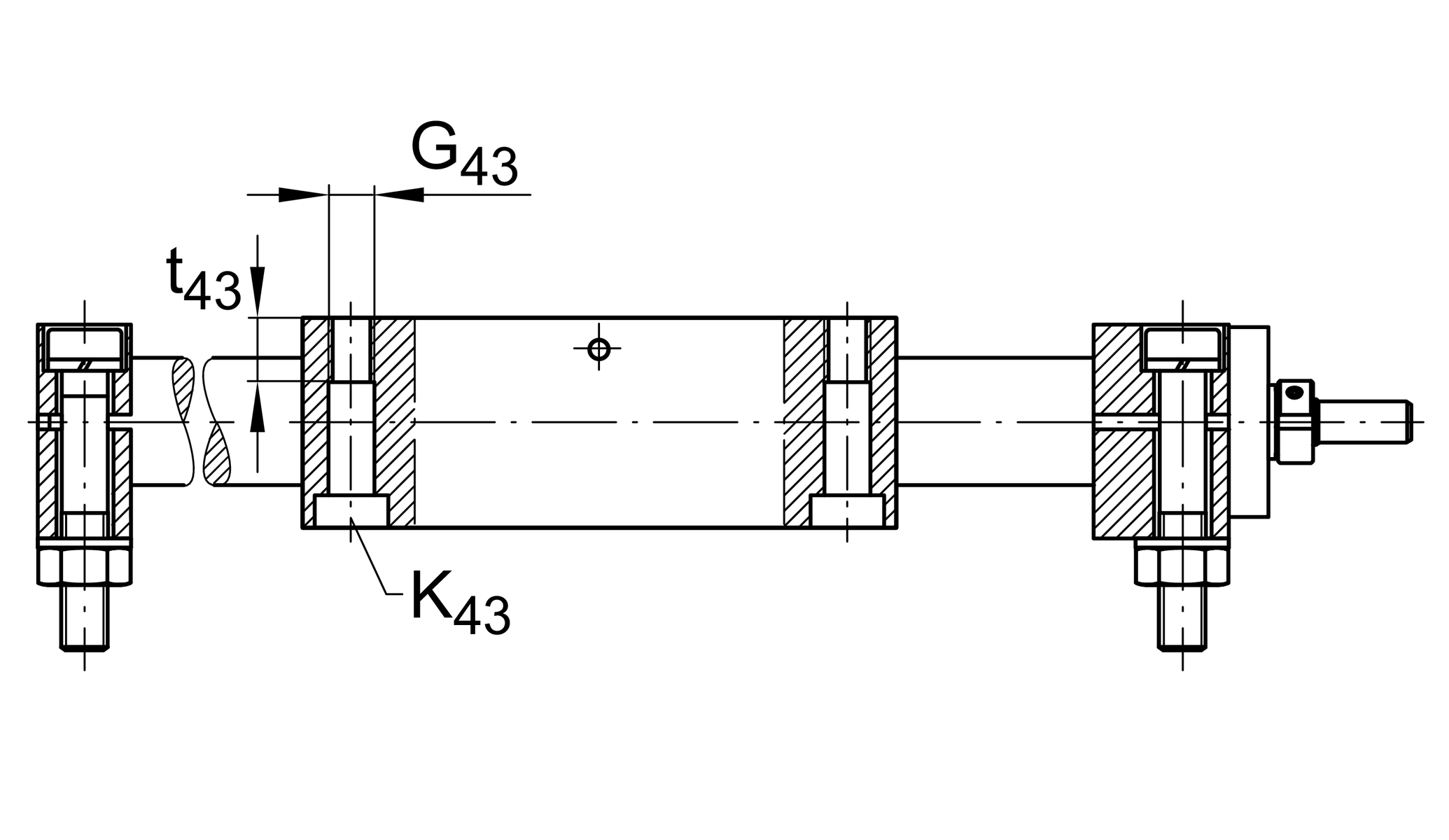

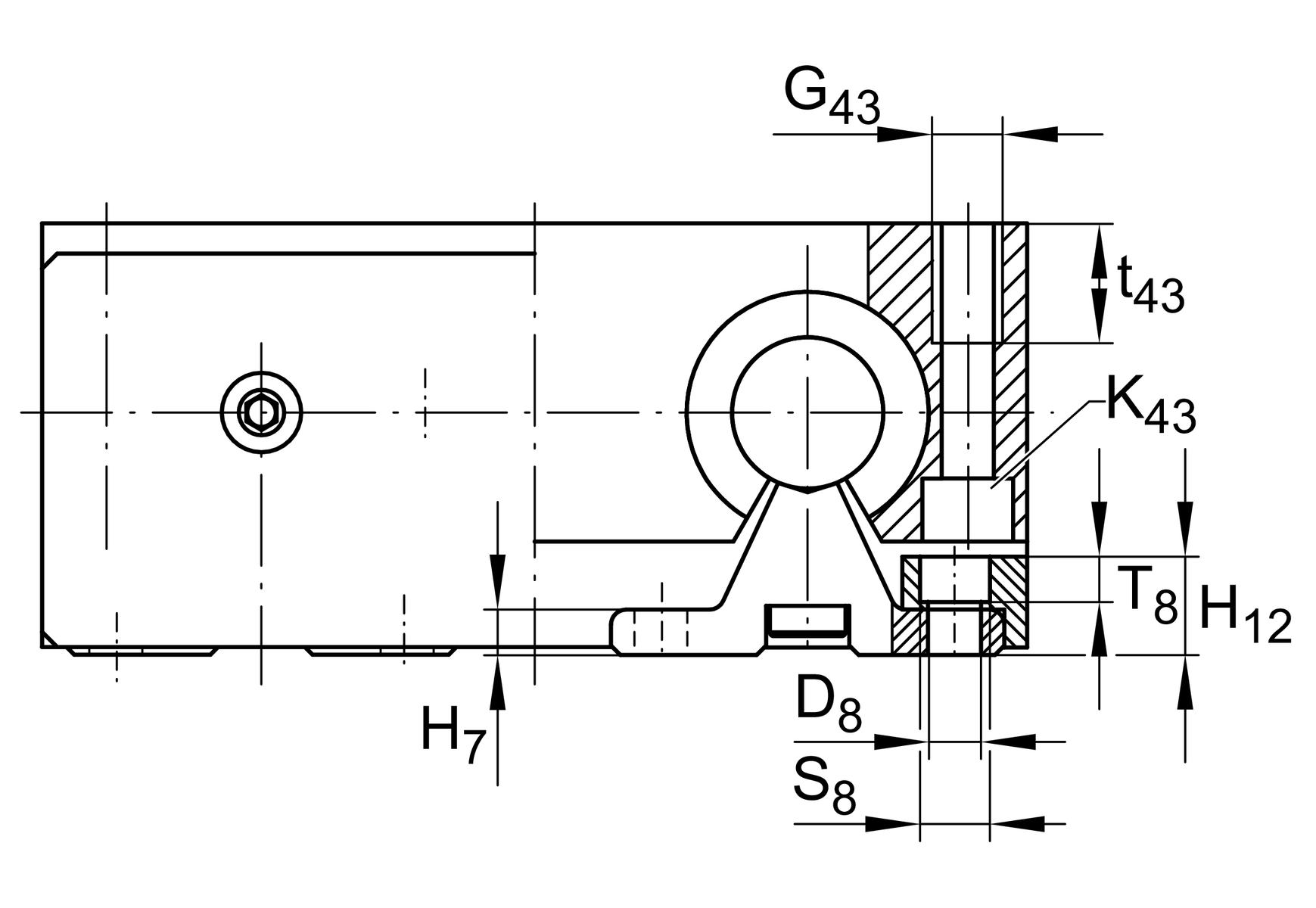

G43 M8

jB43 115 mm

JL43 115 mm

K43 M6

amax 20 m/s2

mLAW 1,82 kg

t43 18 mm

Vmax 0,75 m/s

BB 20 mm

FBL 1,33

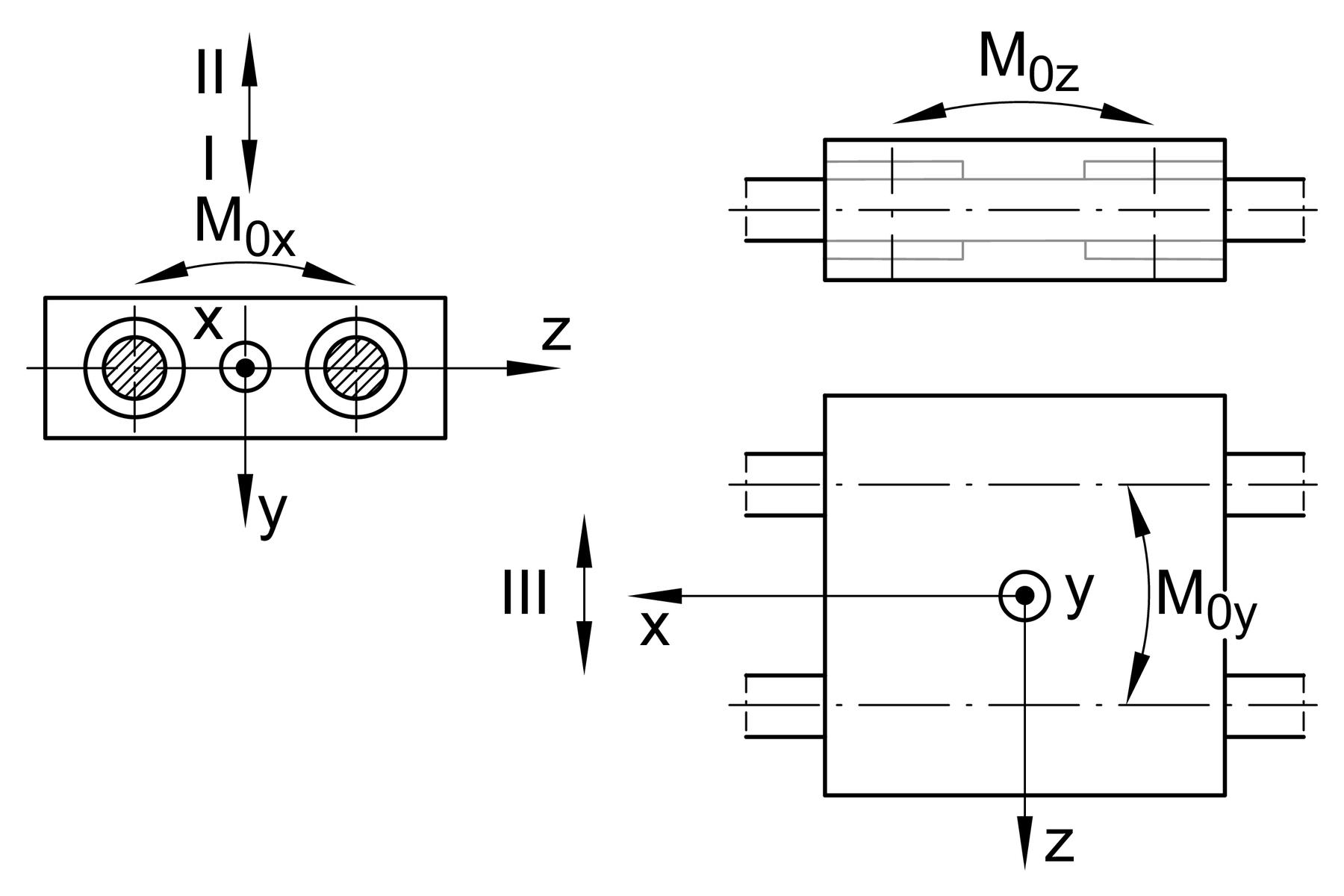

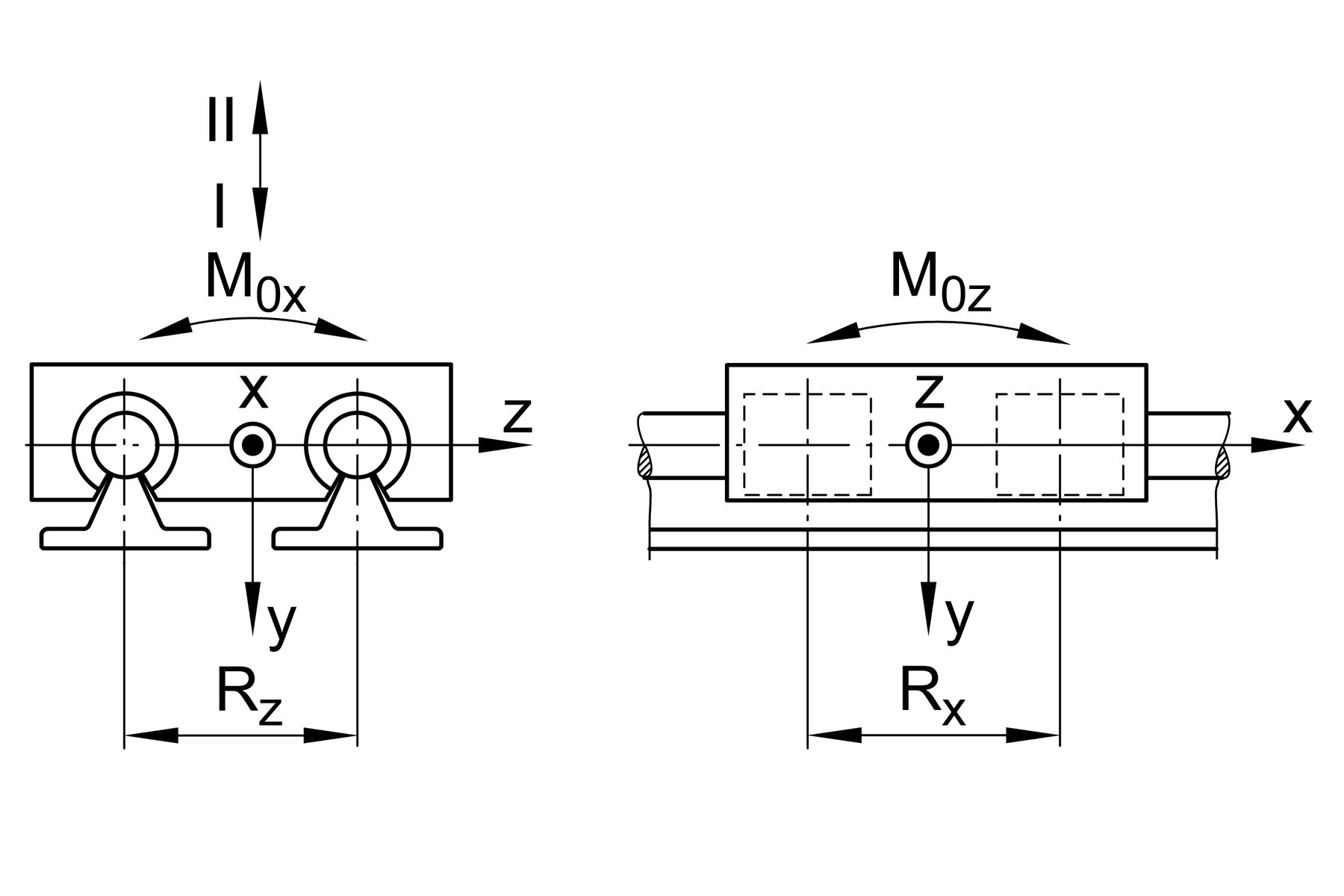

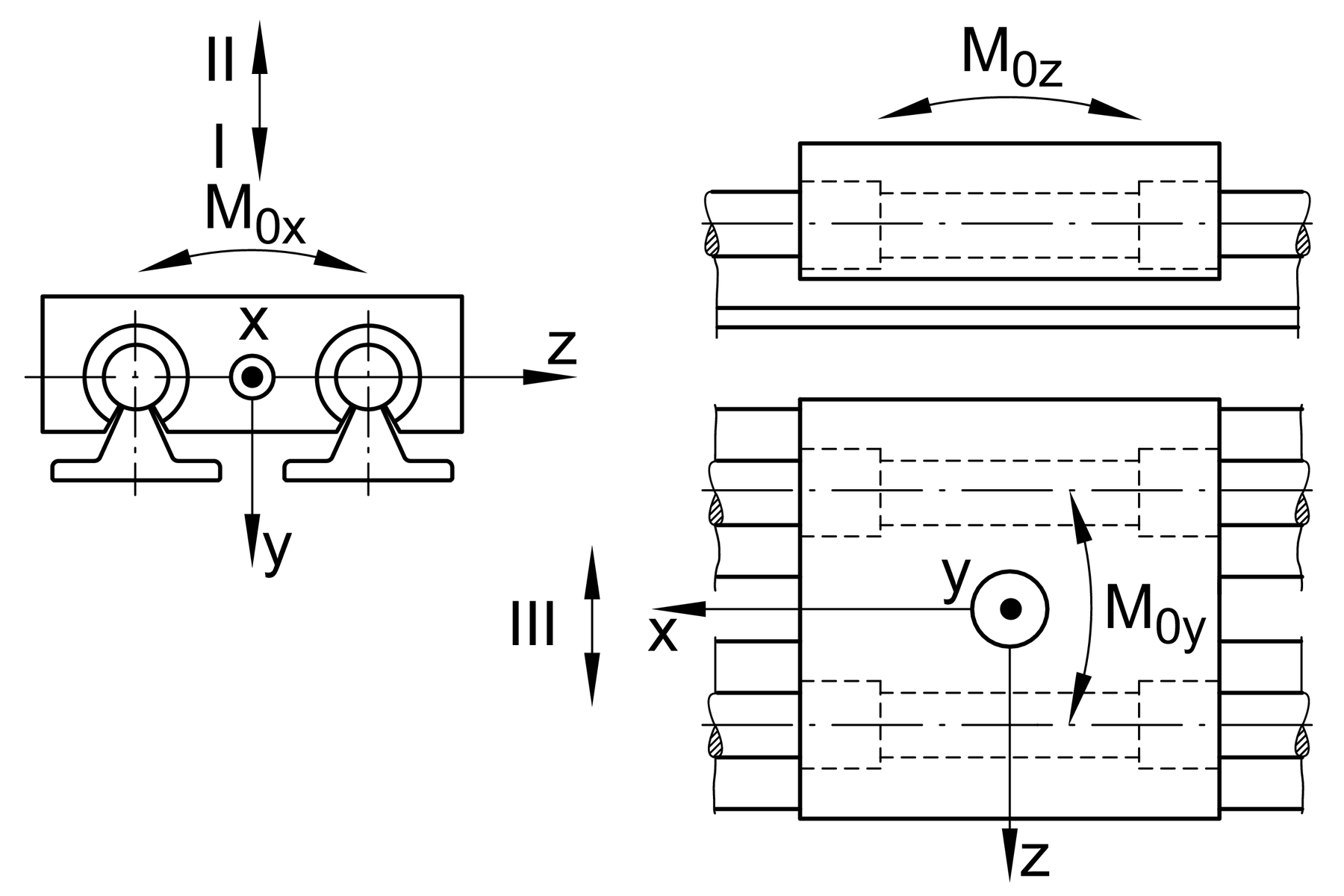

M0x per 178 Nm

M0y per 155 Nm

M0z per 138 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

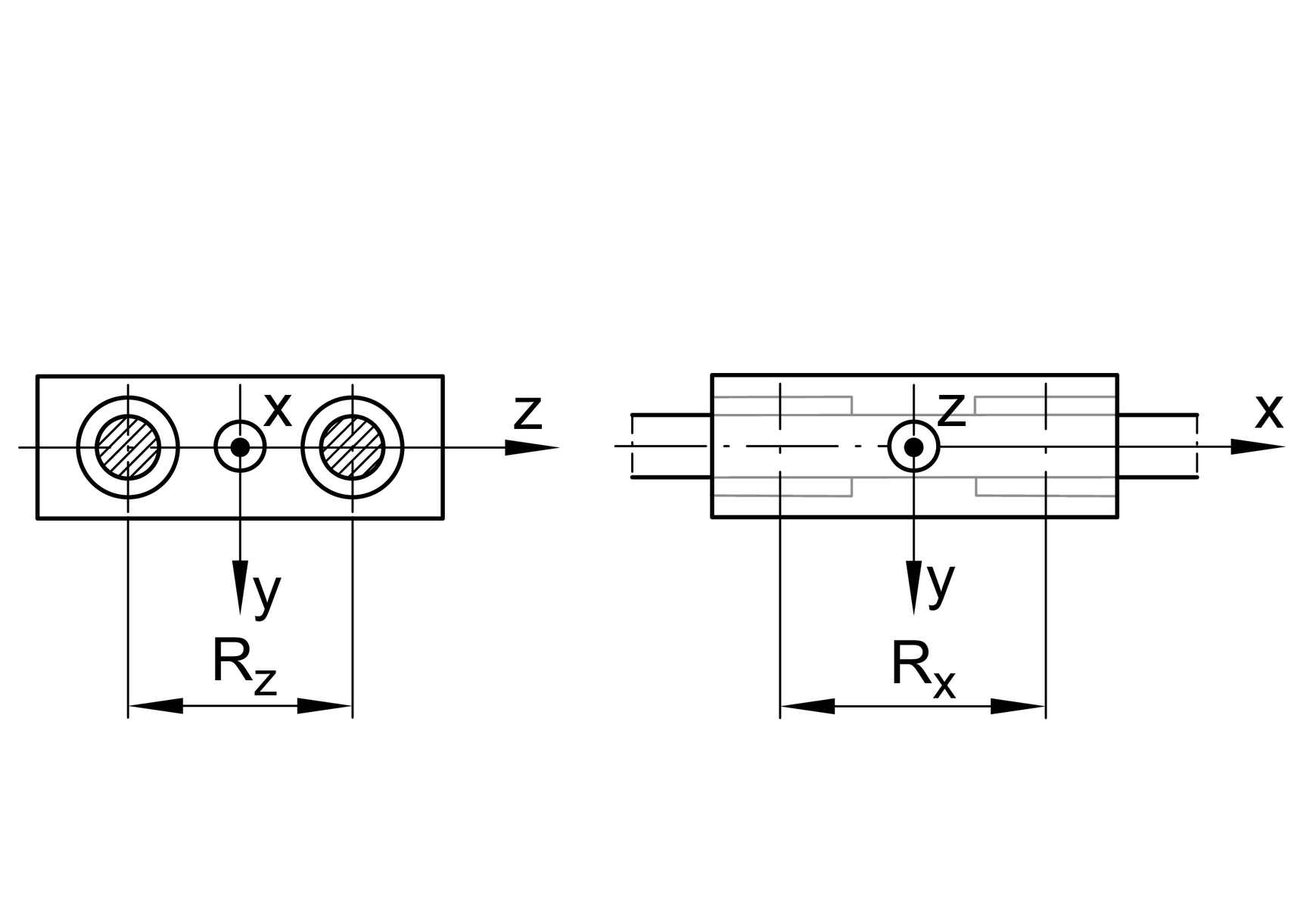

Rx 74,6 mm

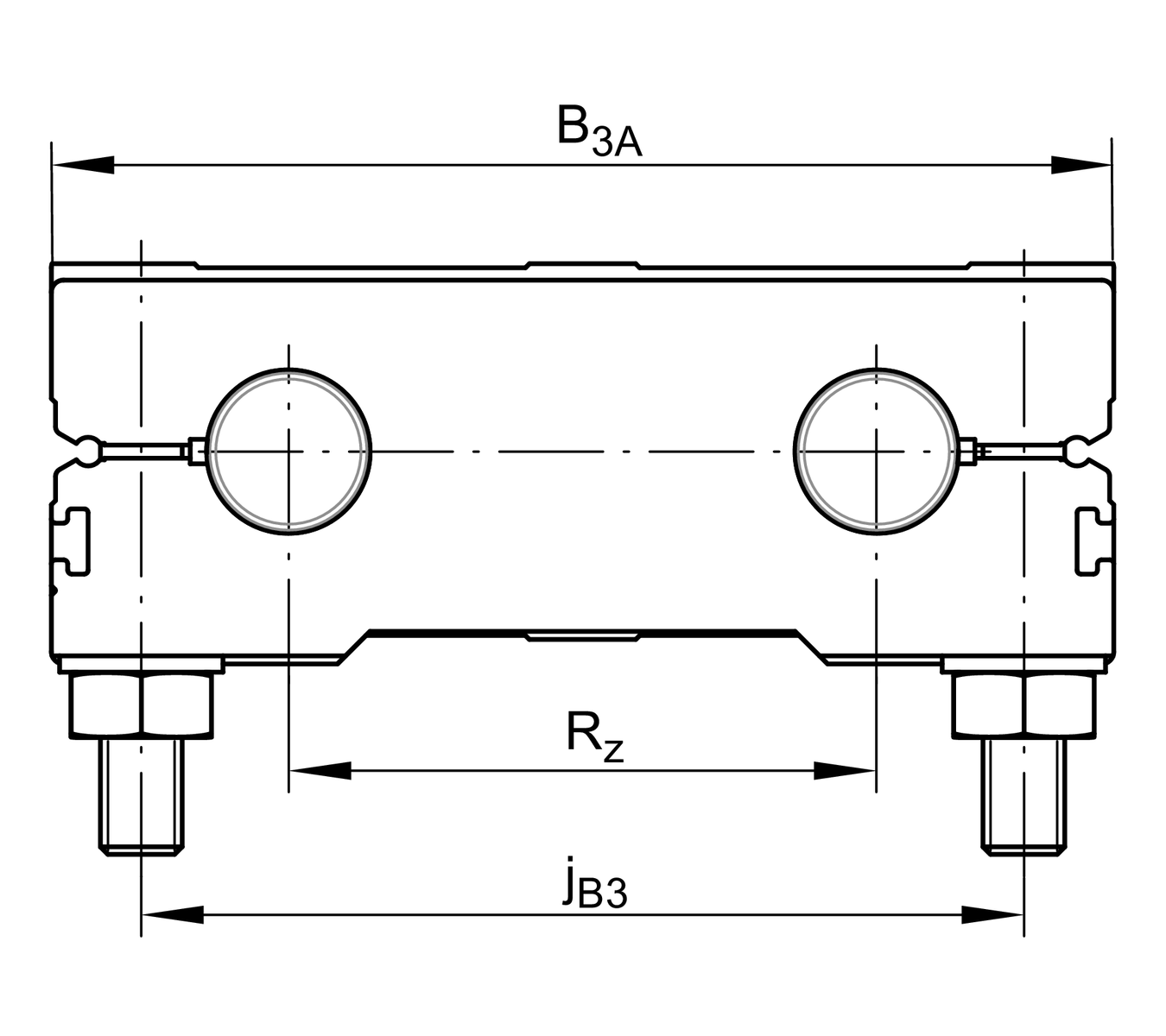

RZ 72 mm

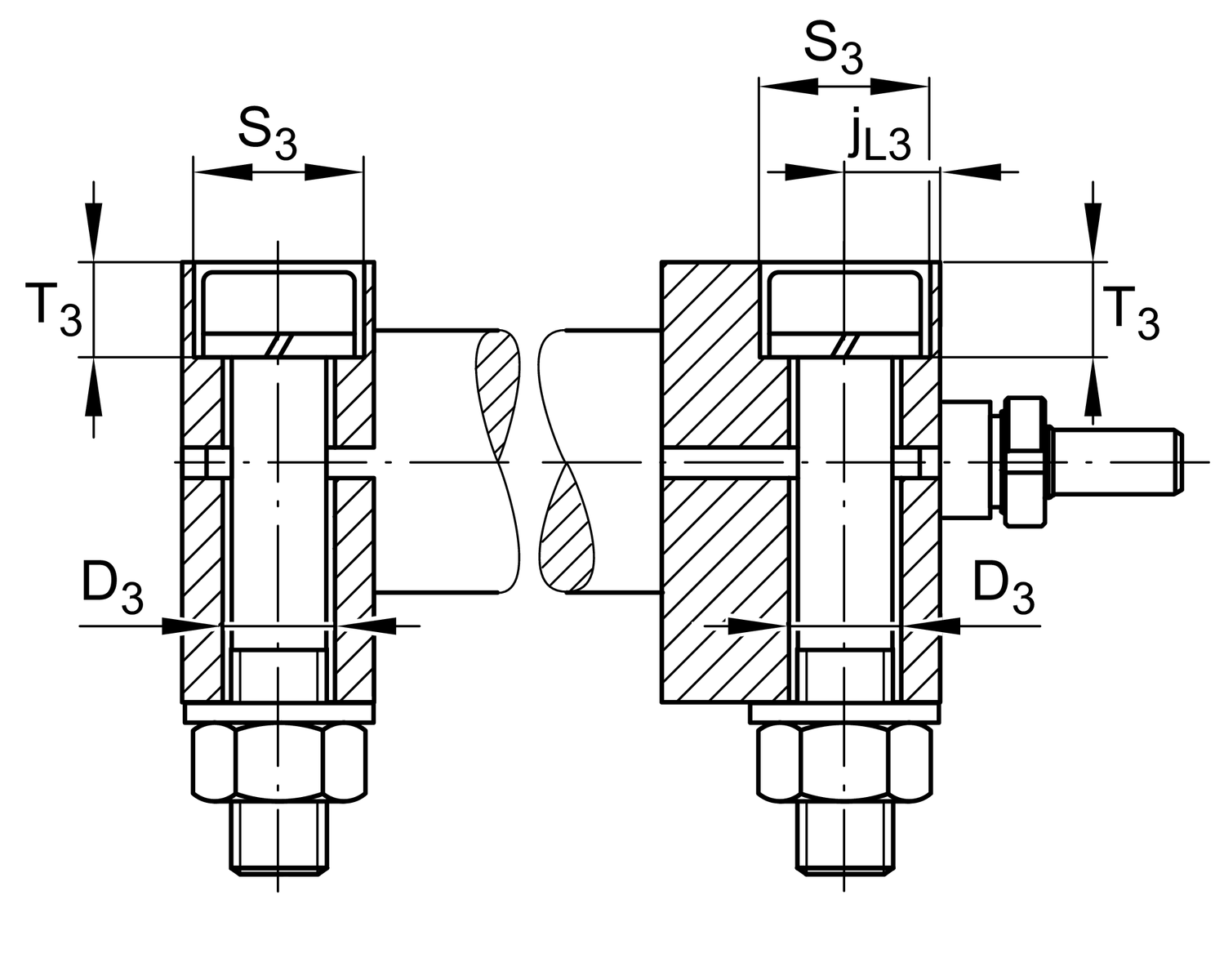

s3 18 mm

T3 10 mm

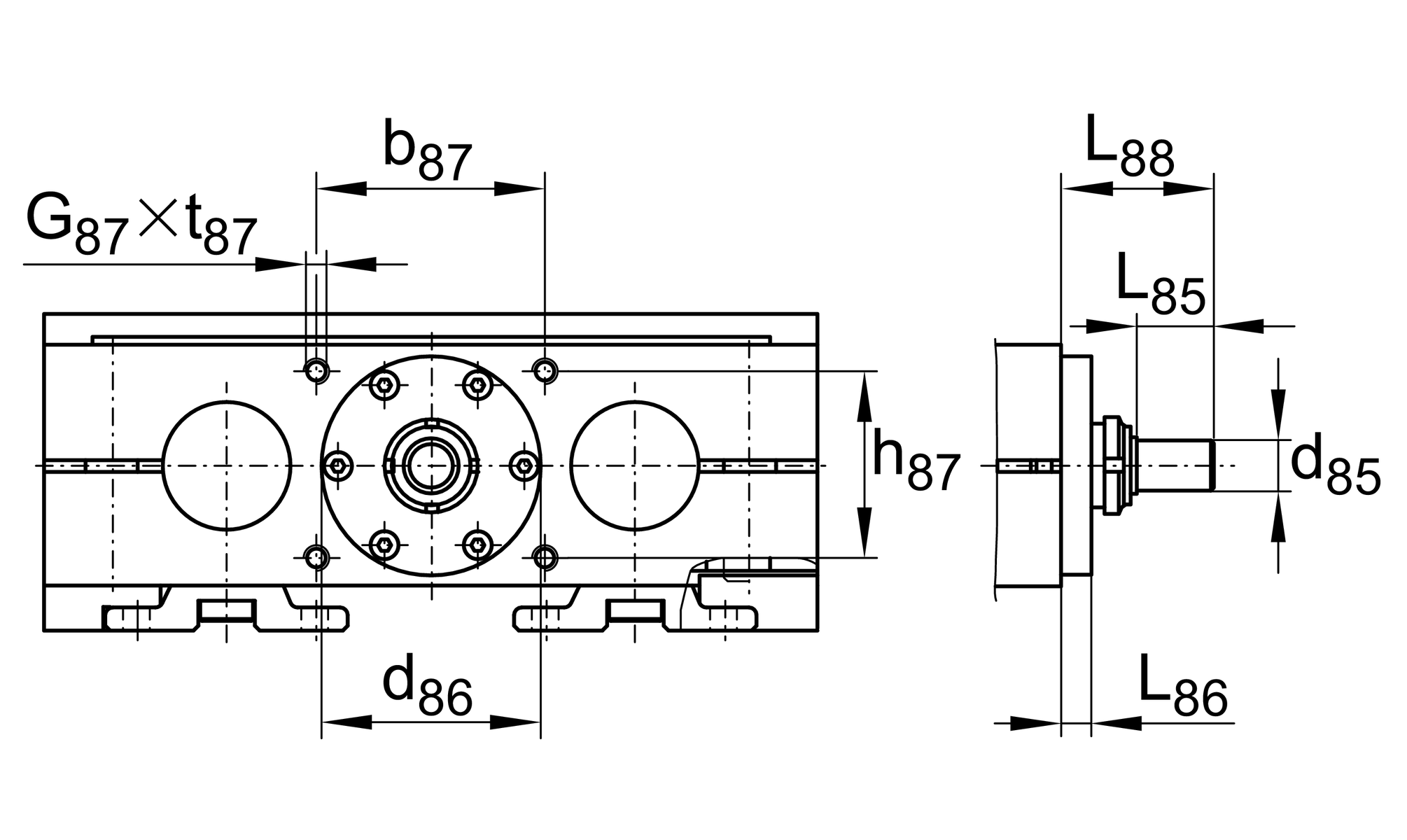

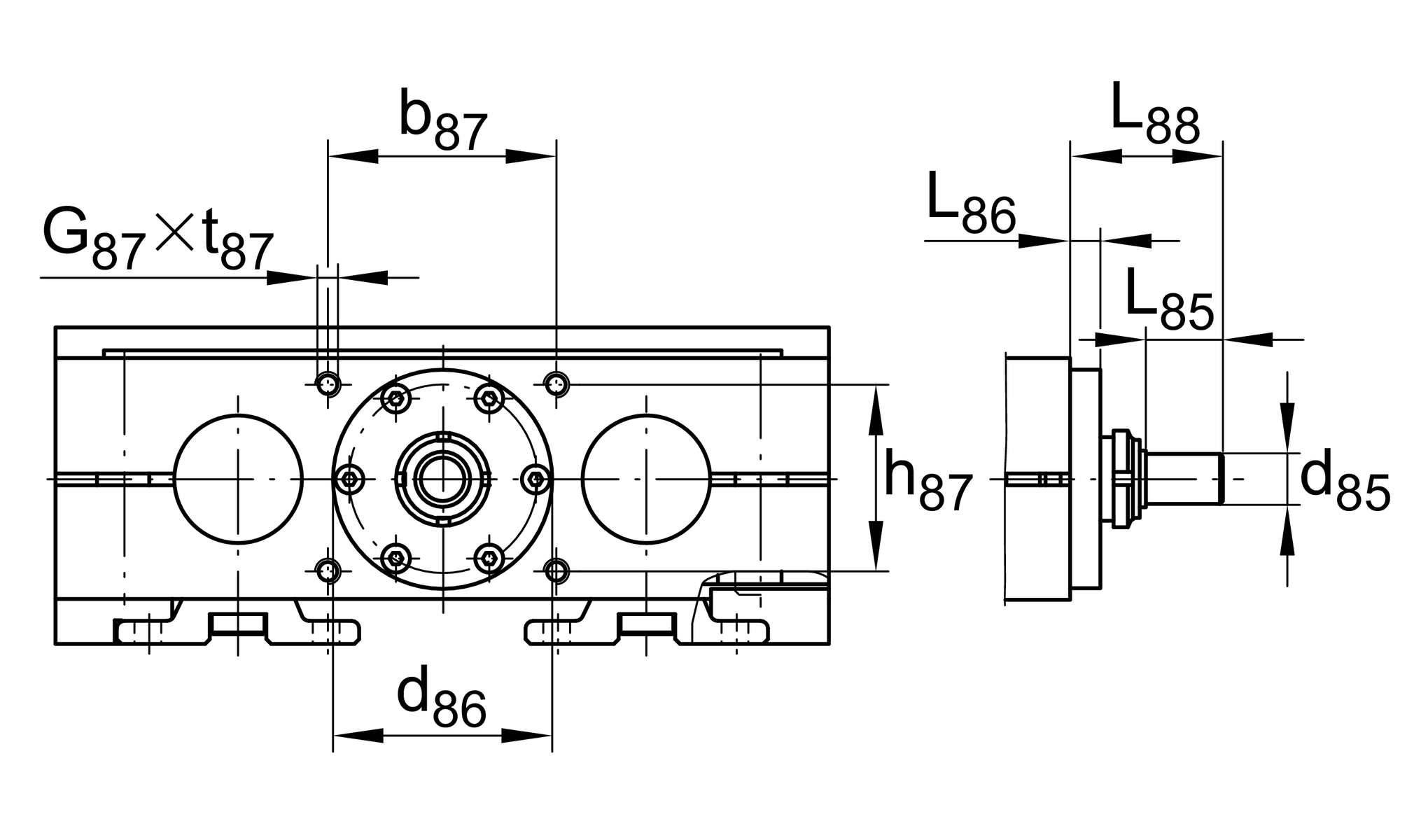

G87 M6x15

L88 37 mm

Max. permissible drive torque 6 Nm

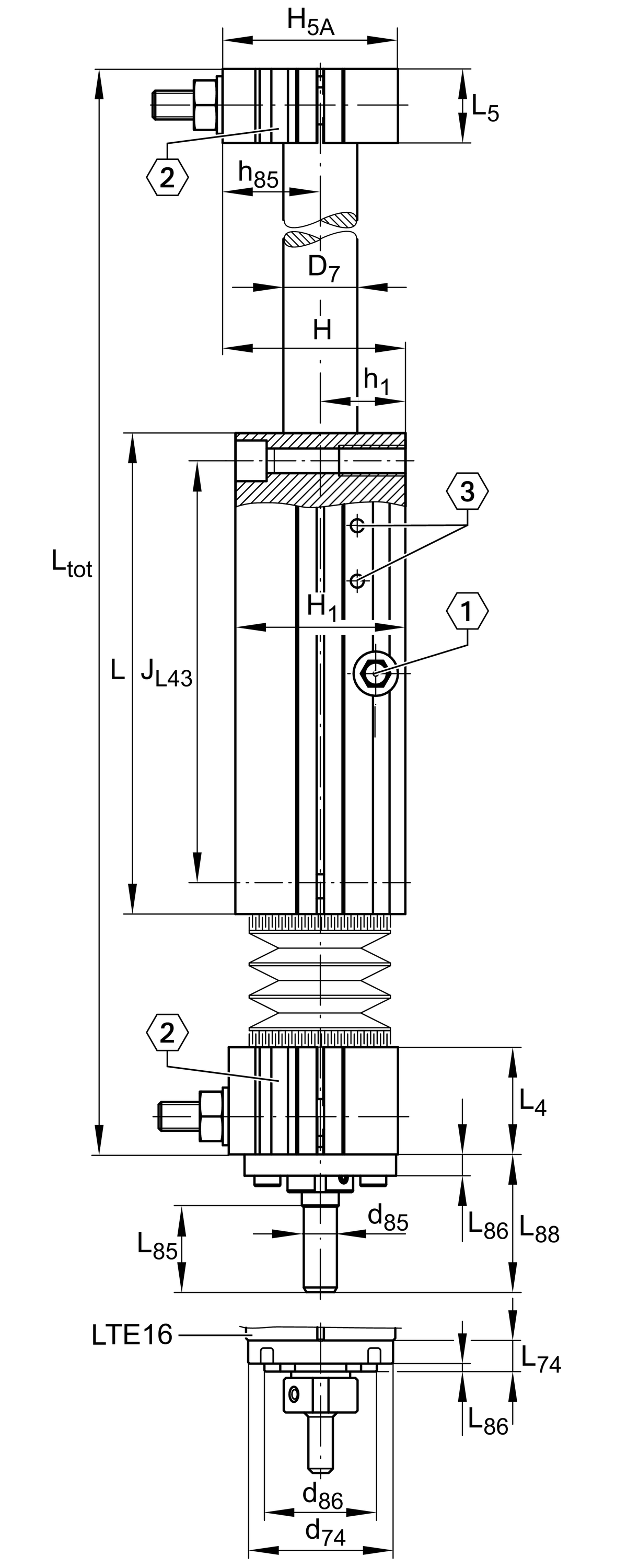

d85 9 mm

d86 50 mm

h85 25 mm

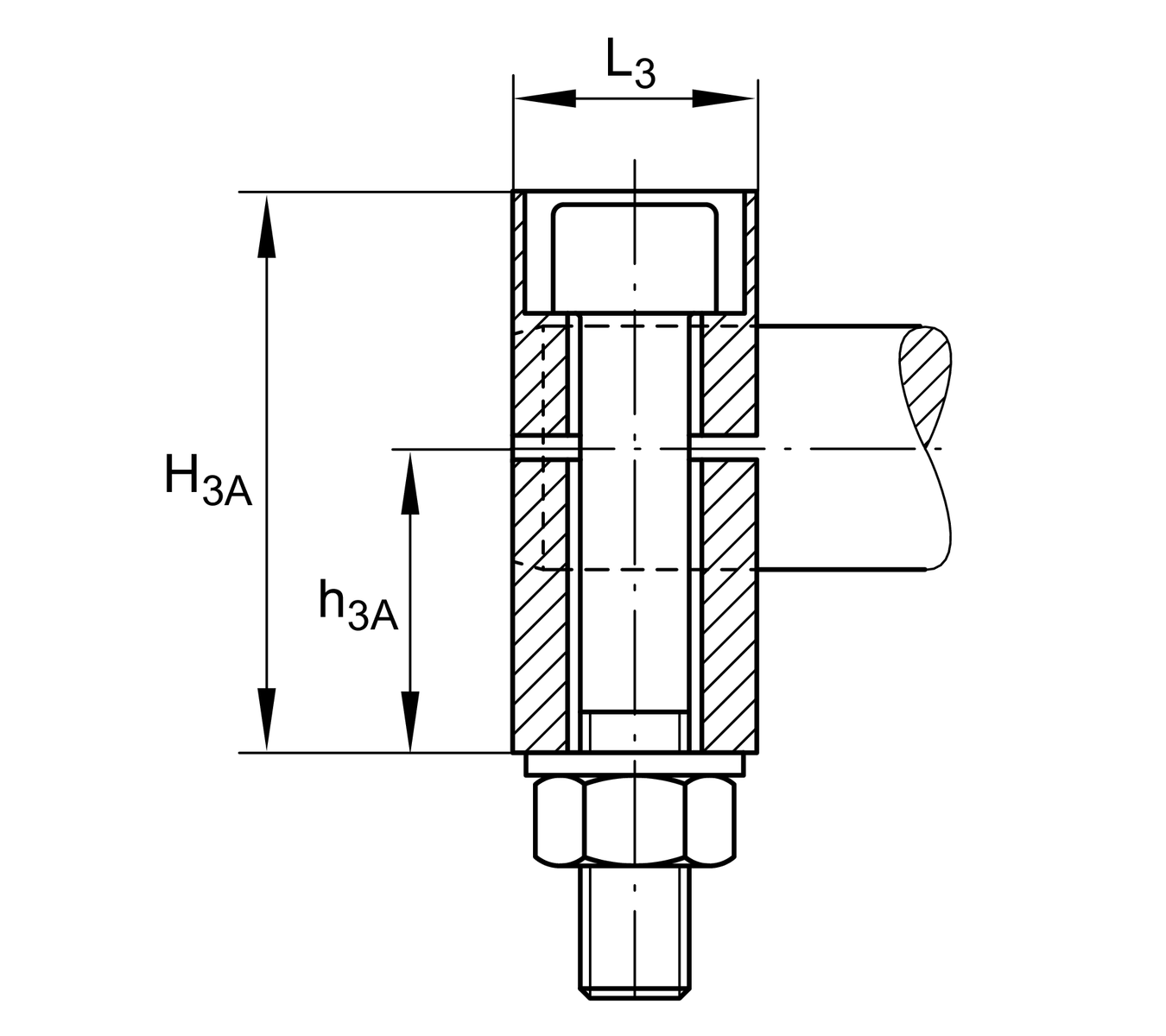

jL3 10 mm

L5 20 mm

h87 30 mm

c0a 18.800 N

ca 13.400 N

L86 8 mm

Mass moment of inertia of threaded Spindle 0,321 kg*cm2

P 10 mm

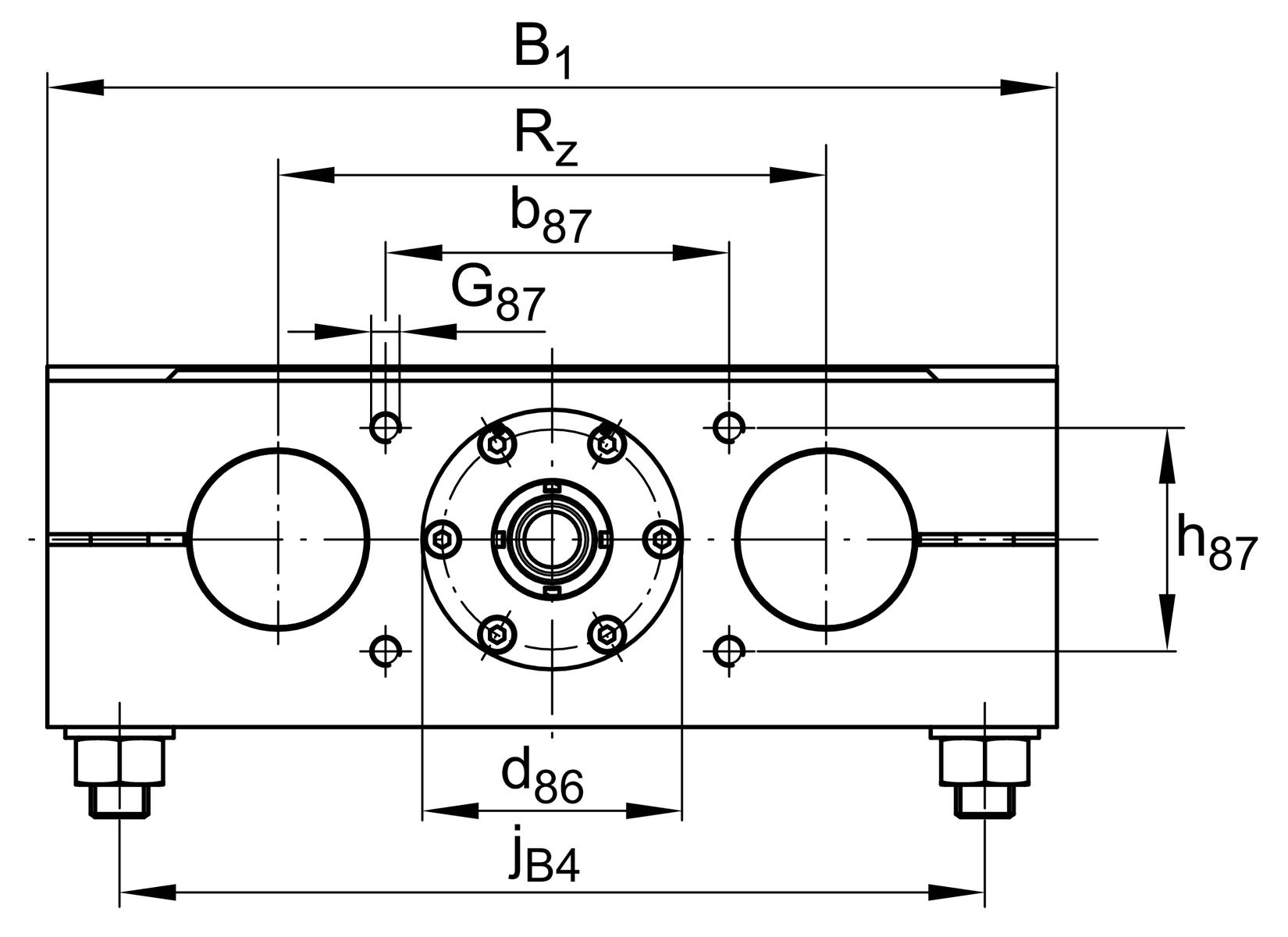

b87 62 mm

D0 16 mm

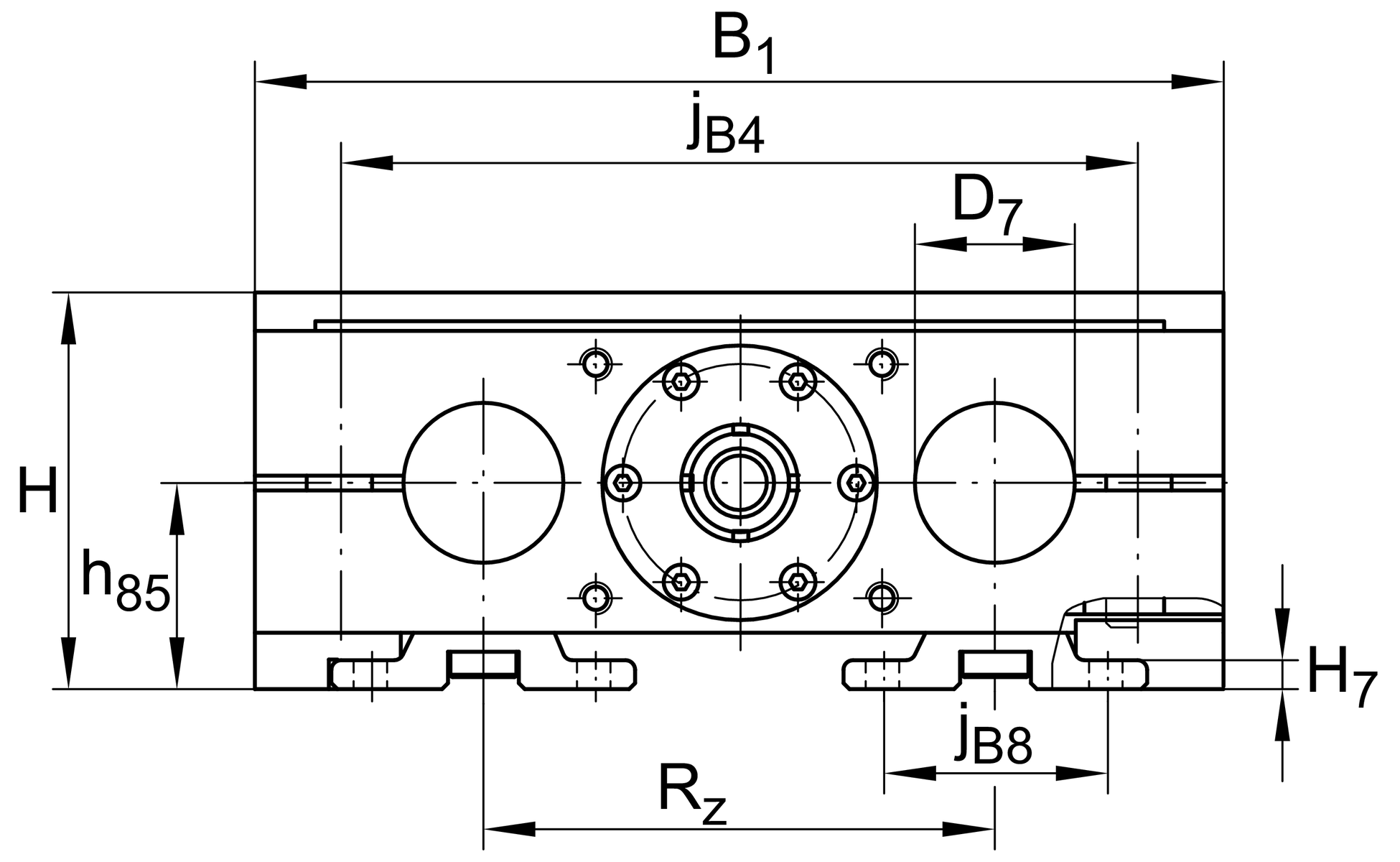

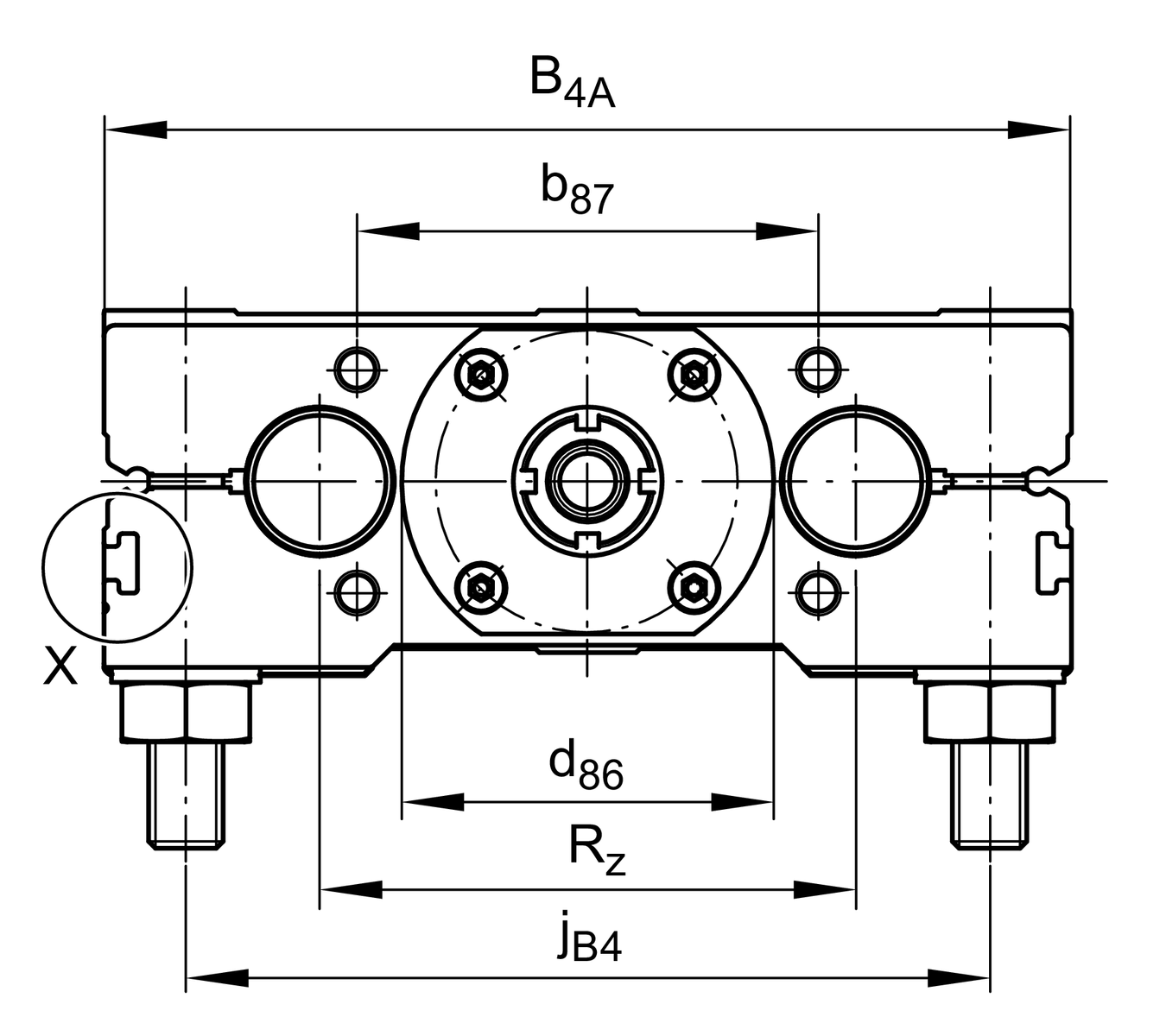

jB4 108 mm

B4B 130 mm

l85 23 mm

Linear Ball Bearings 4 KB20-P

Rolling Bearings (locating bearing) ZKLN1034-2RS-PE

H4B 21 mm

H5B 21 mm

T56 3,75 mm
