Imagen 1 de LTE16-100-A-1204-M-1

LTE16-100-A-1204-M-1

Consultar precio

Mesa lineal

MPN: LTE16-100-A-1204-M-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

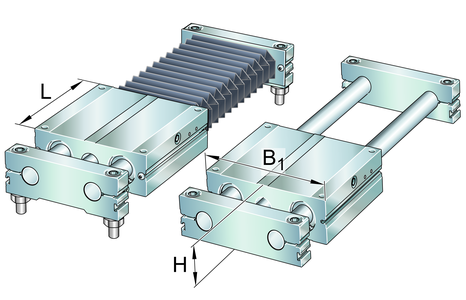

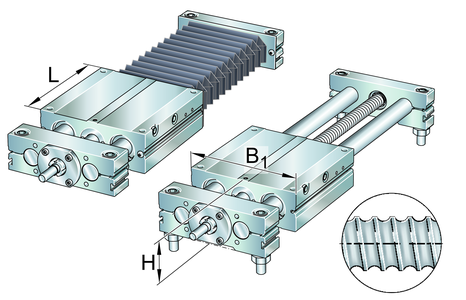

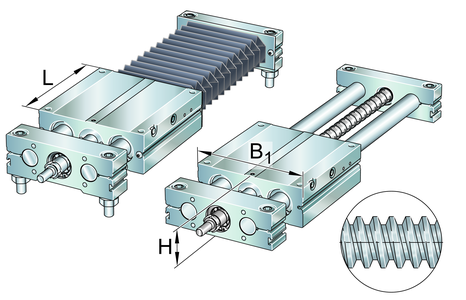

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type A, with bellows, with single nut

C 4.900 N

C0 6.600 N

H 38 mm

L 100 mm

L4 24 mm

S 4 mm

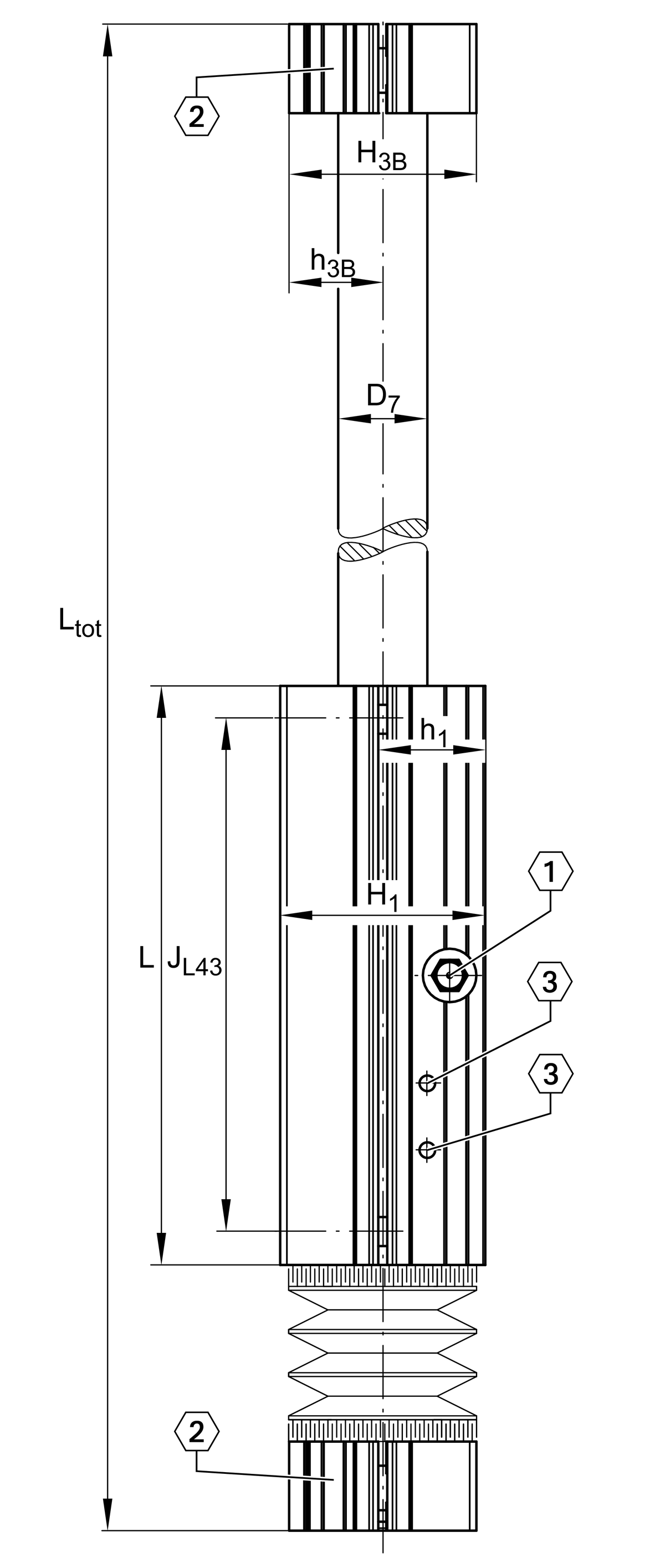

H1 18 mm

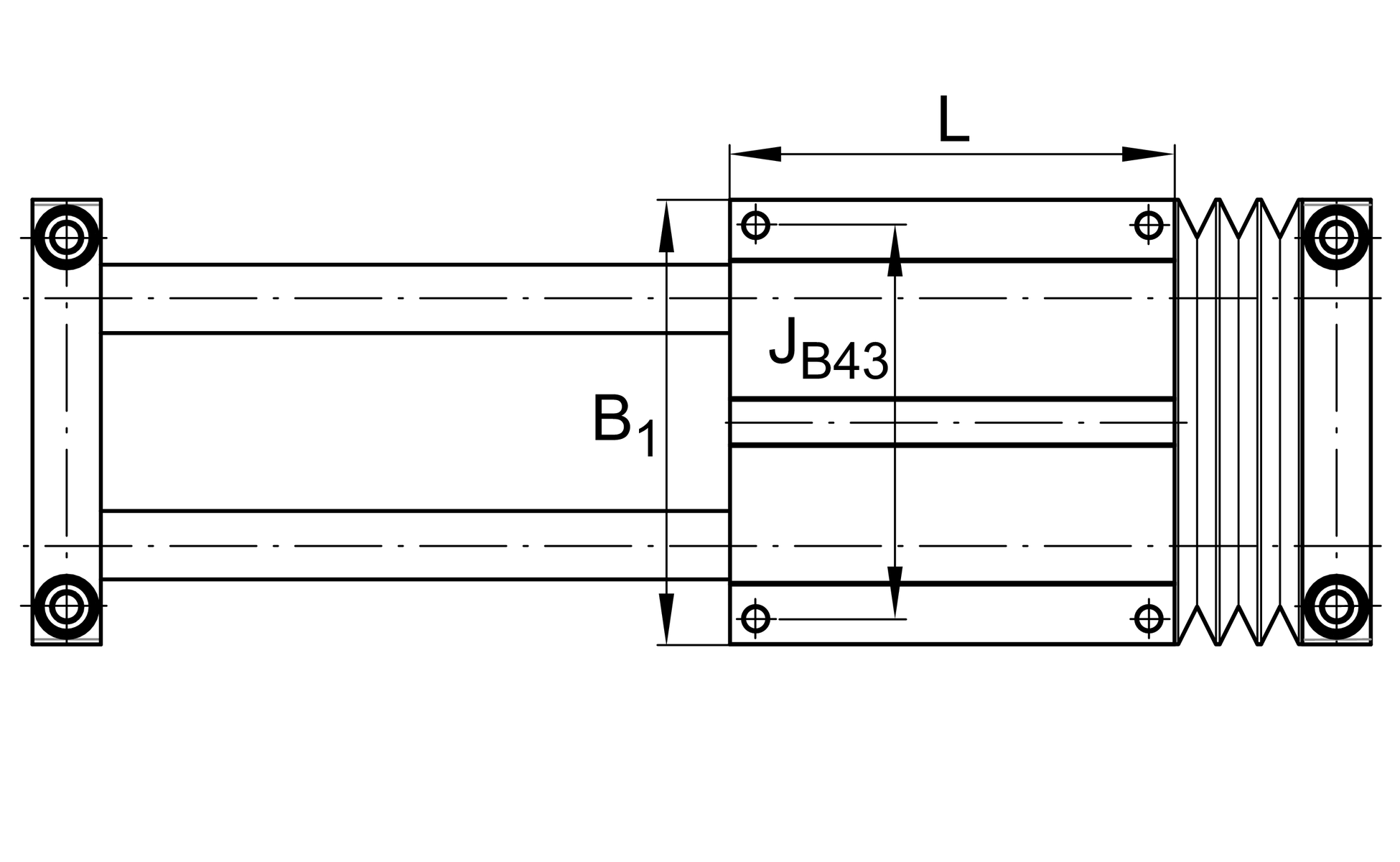

B1 100 mm

C0I 2.120 N

C0II 2.120 N

C0III 2.120 N

CI 1.870 N

CII 1.870 N

CIII 1.870 N

d7 16 mm

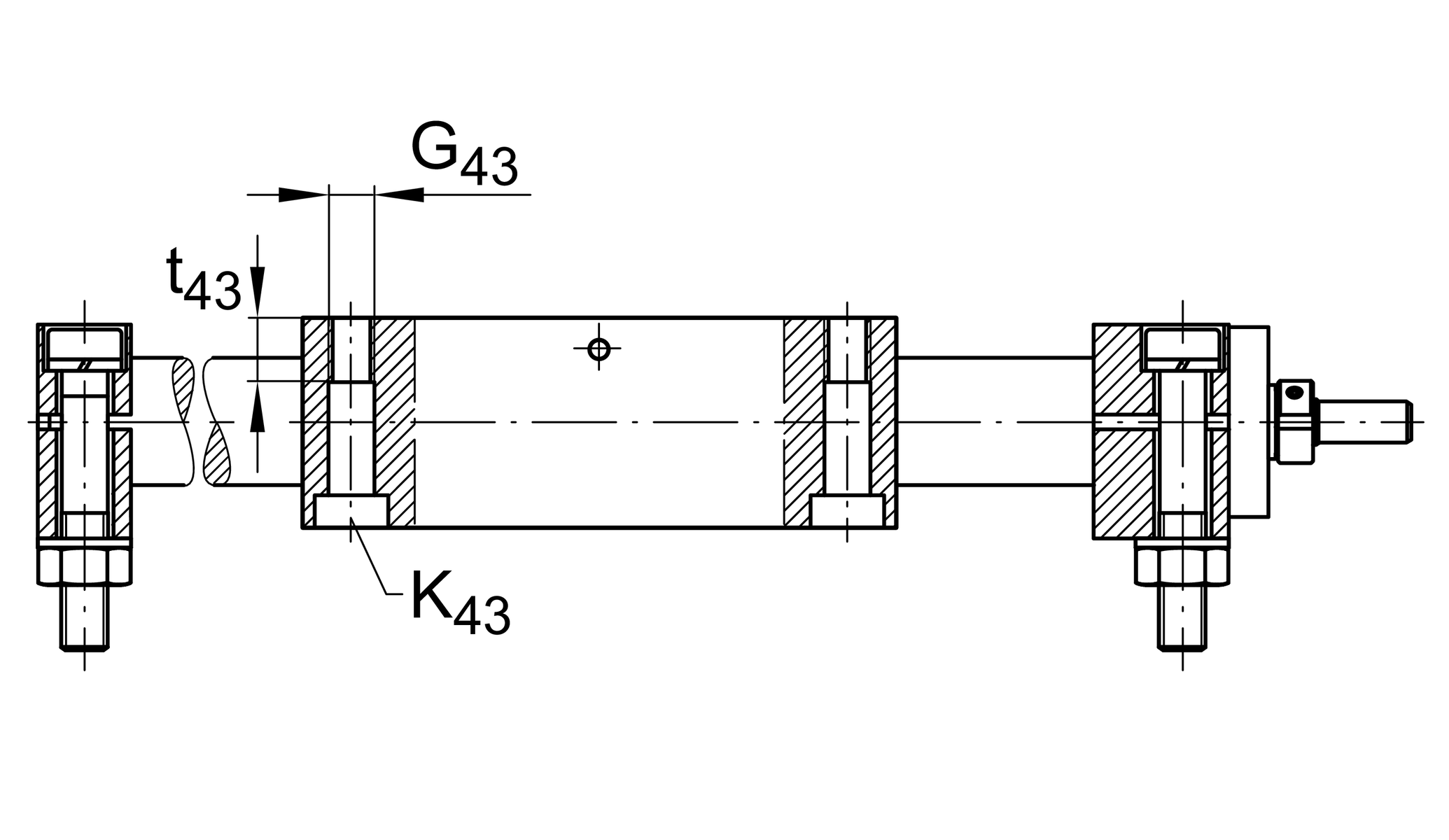

G43 M6

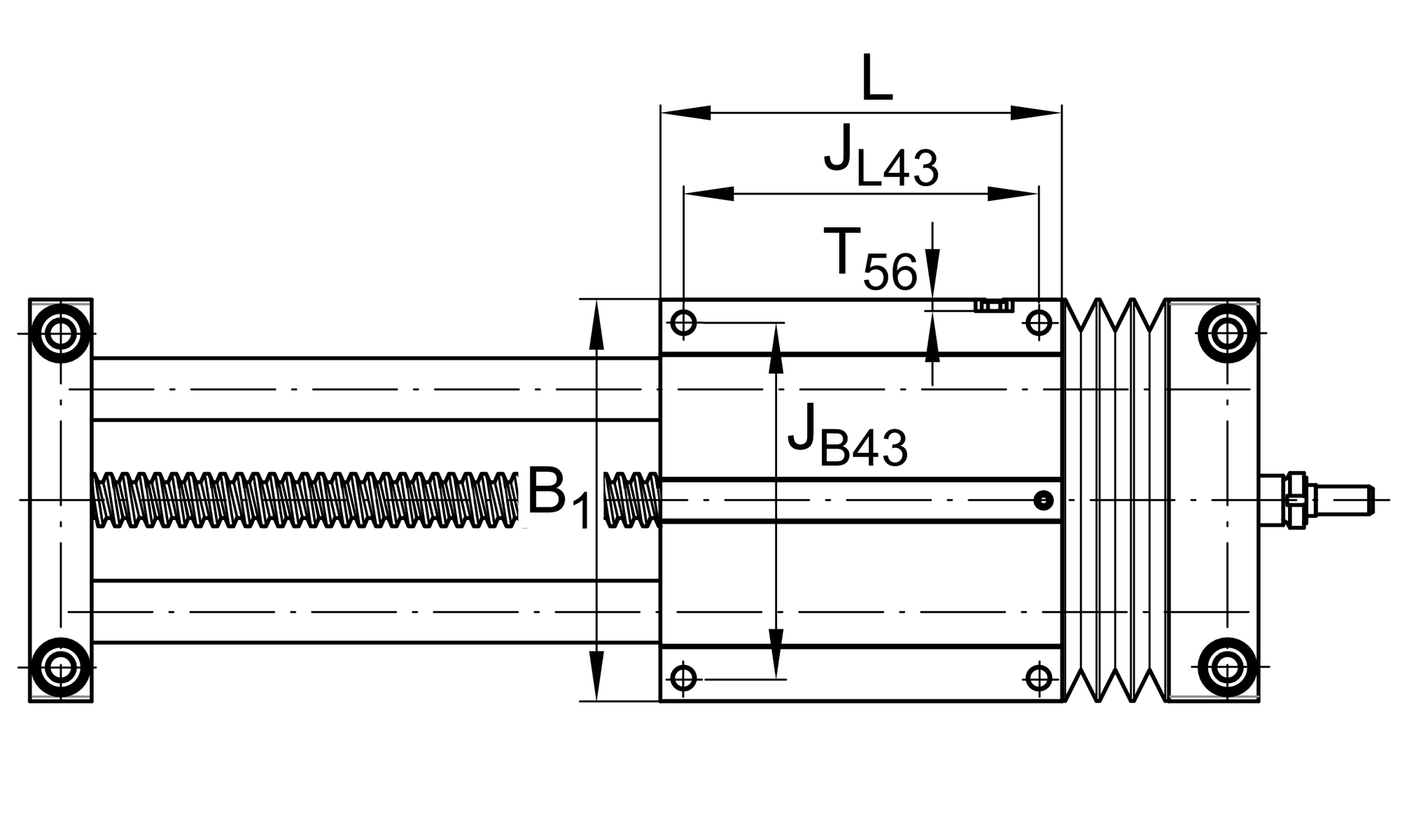

jB43 88 mm

JL43 88 mm

K43 M5

amax 20 m/s2

mLAW 0,86 kg

t43 13 mm

Vmax 0,3 m/s

BB 20 mm

FBL 1,5

D3 9 mm

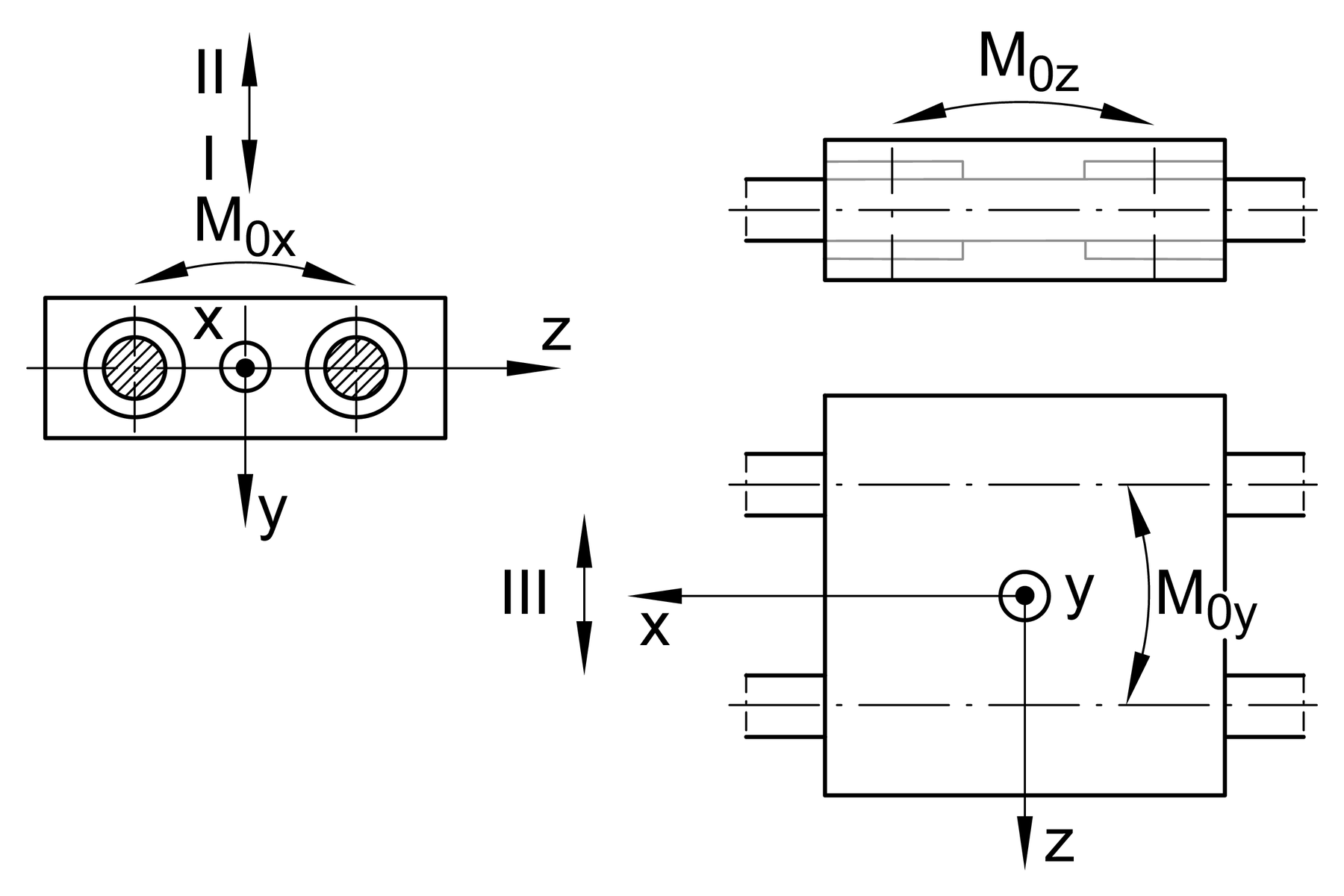

M0x per 57 Nm

M0y per 48 Nm

M0z per 45 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

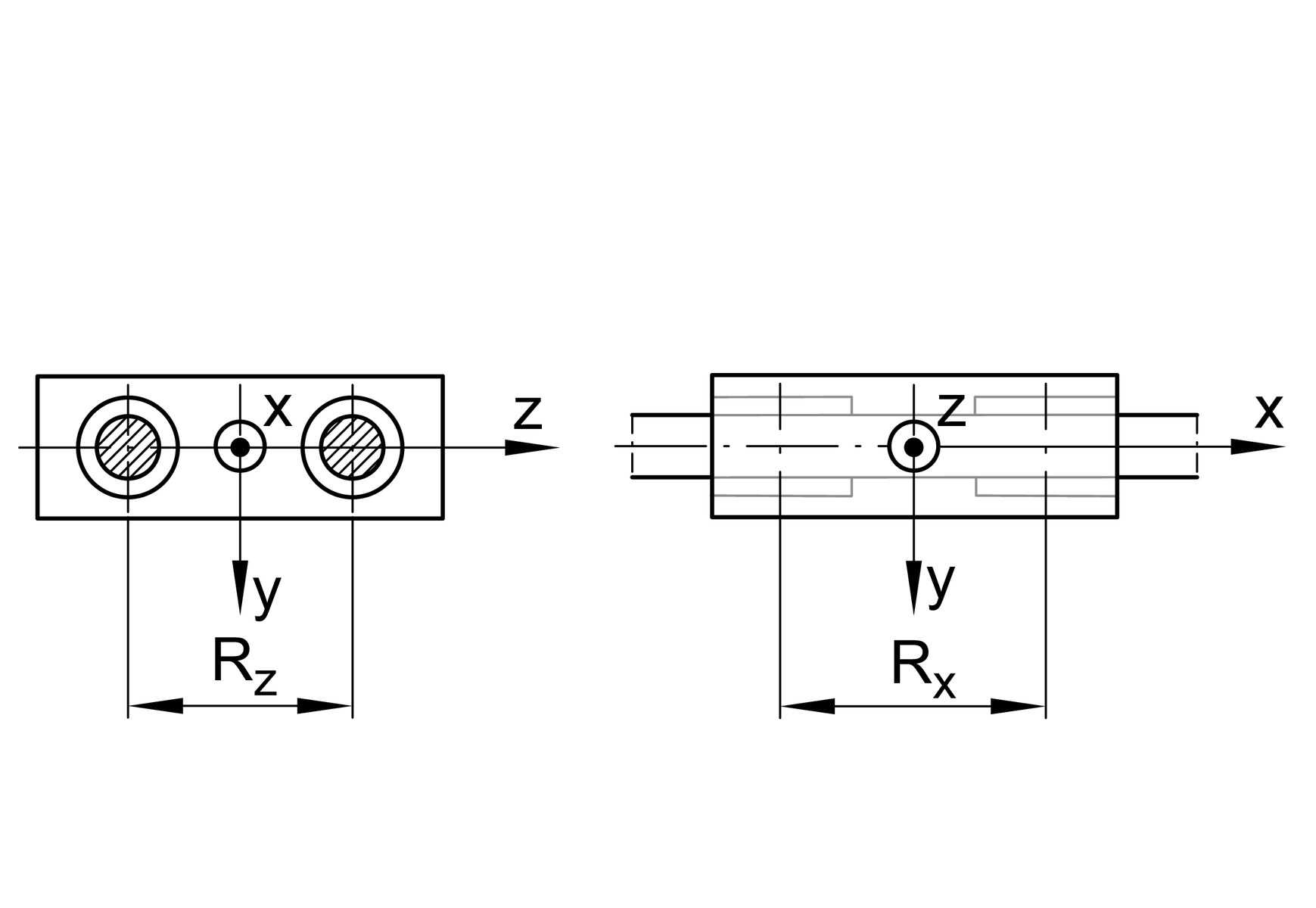

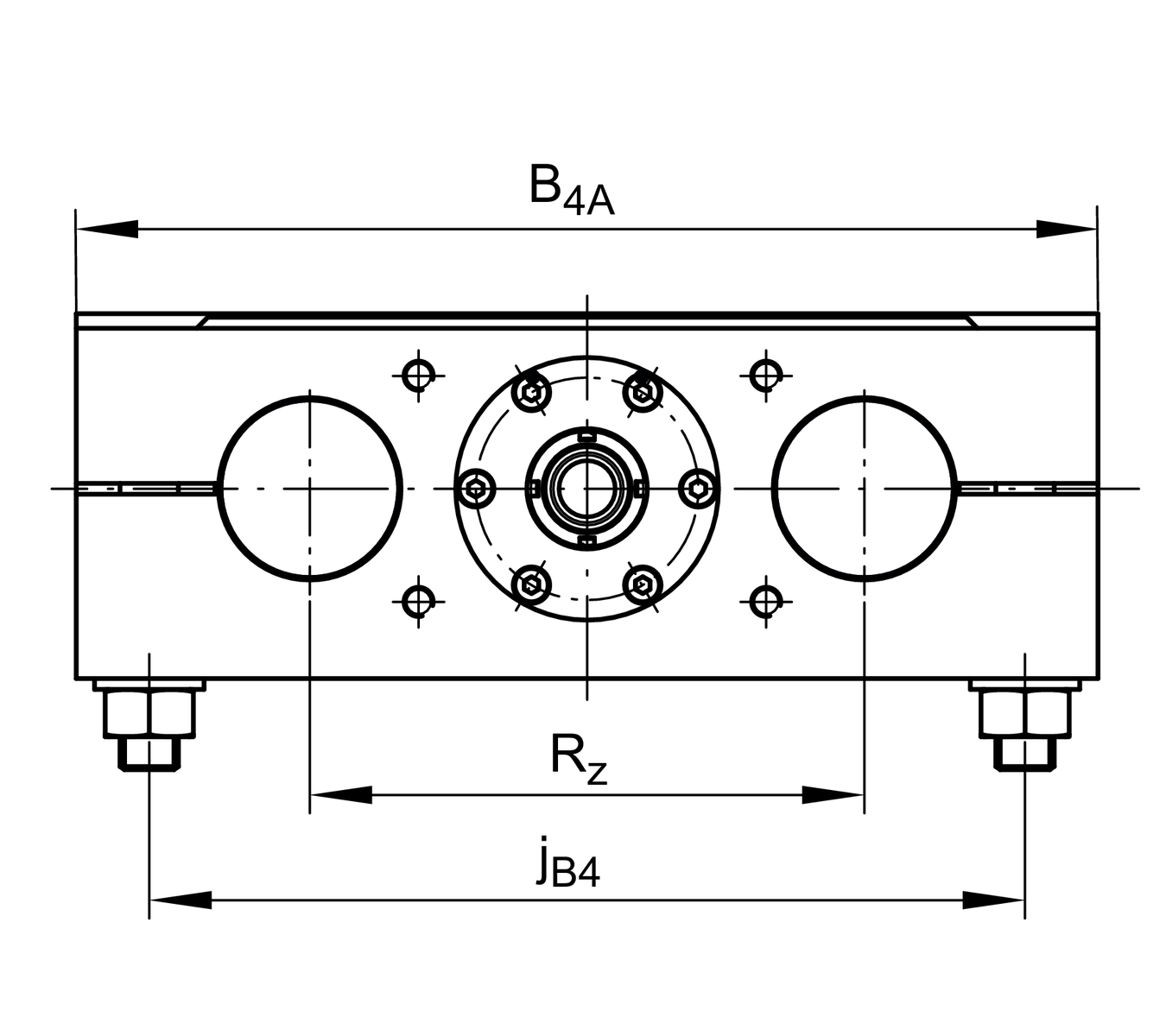

Rx 55,6 mm

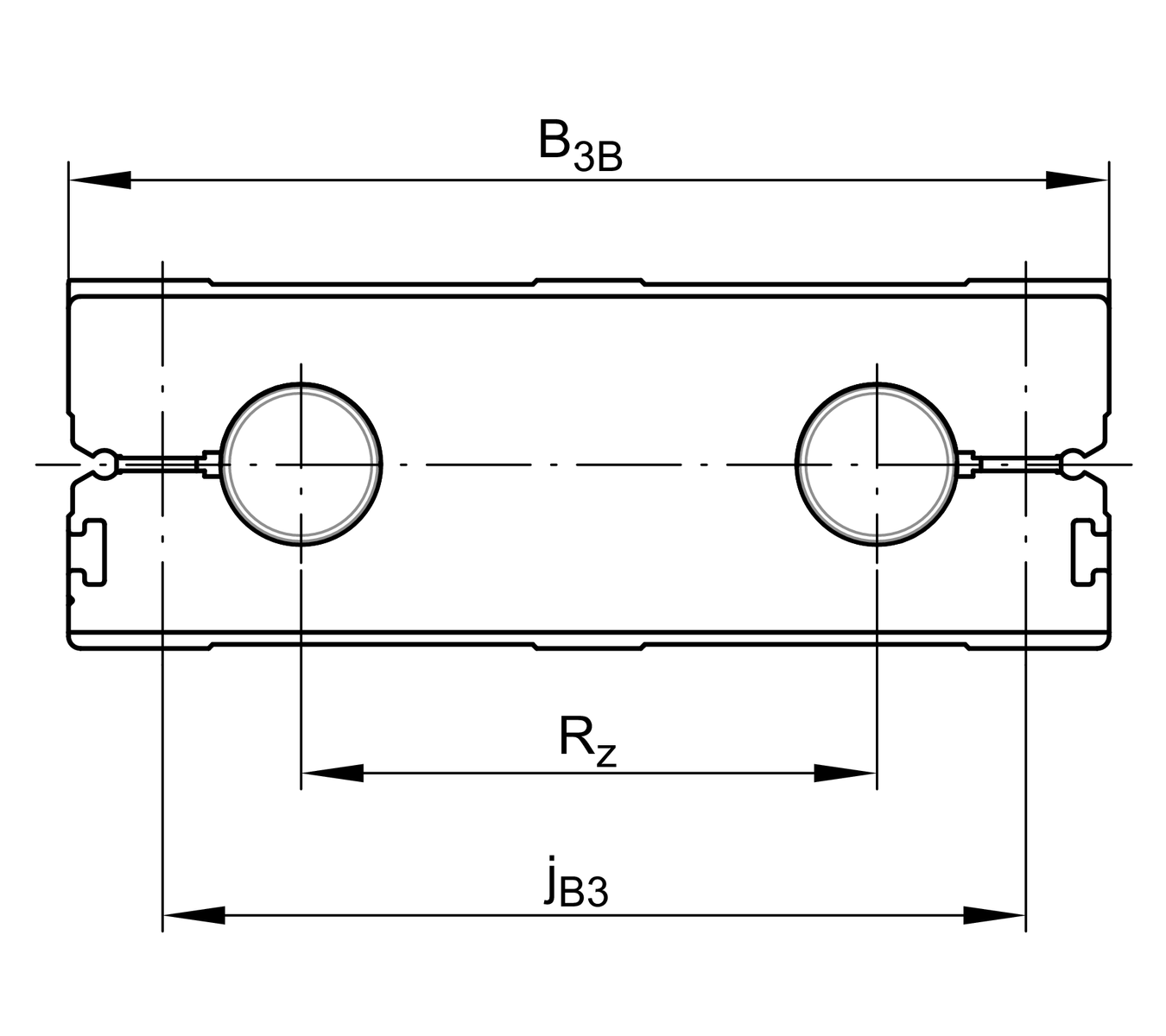

RZ 54 mm

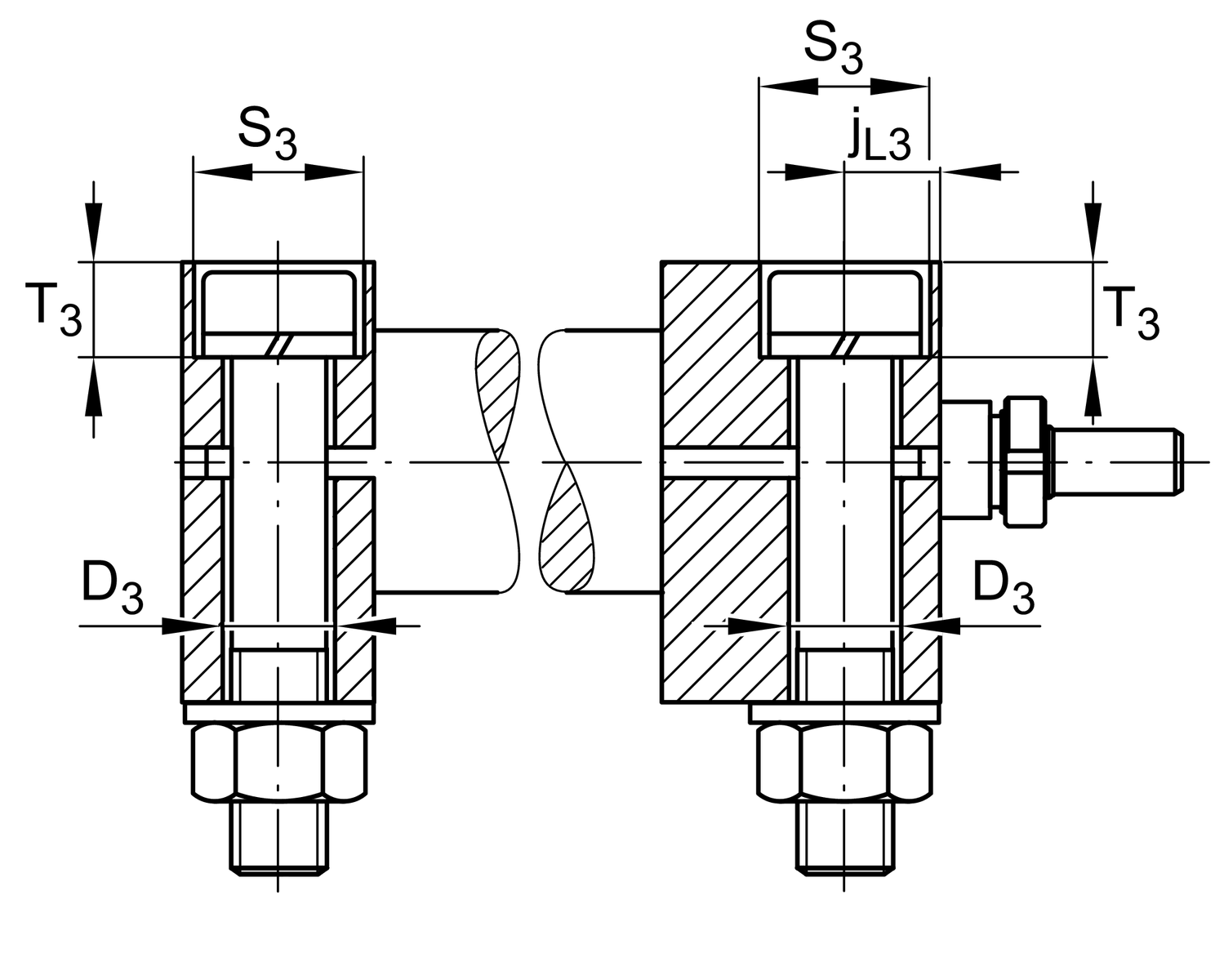

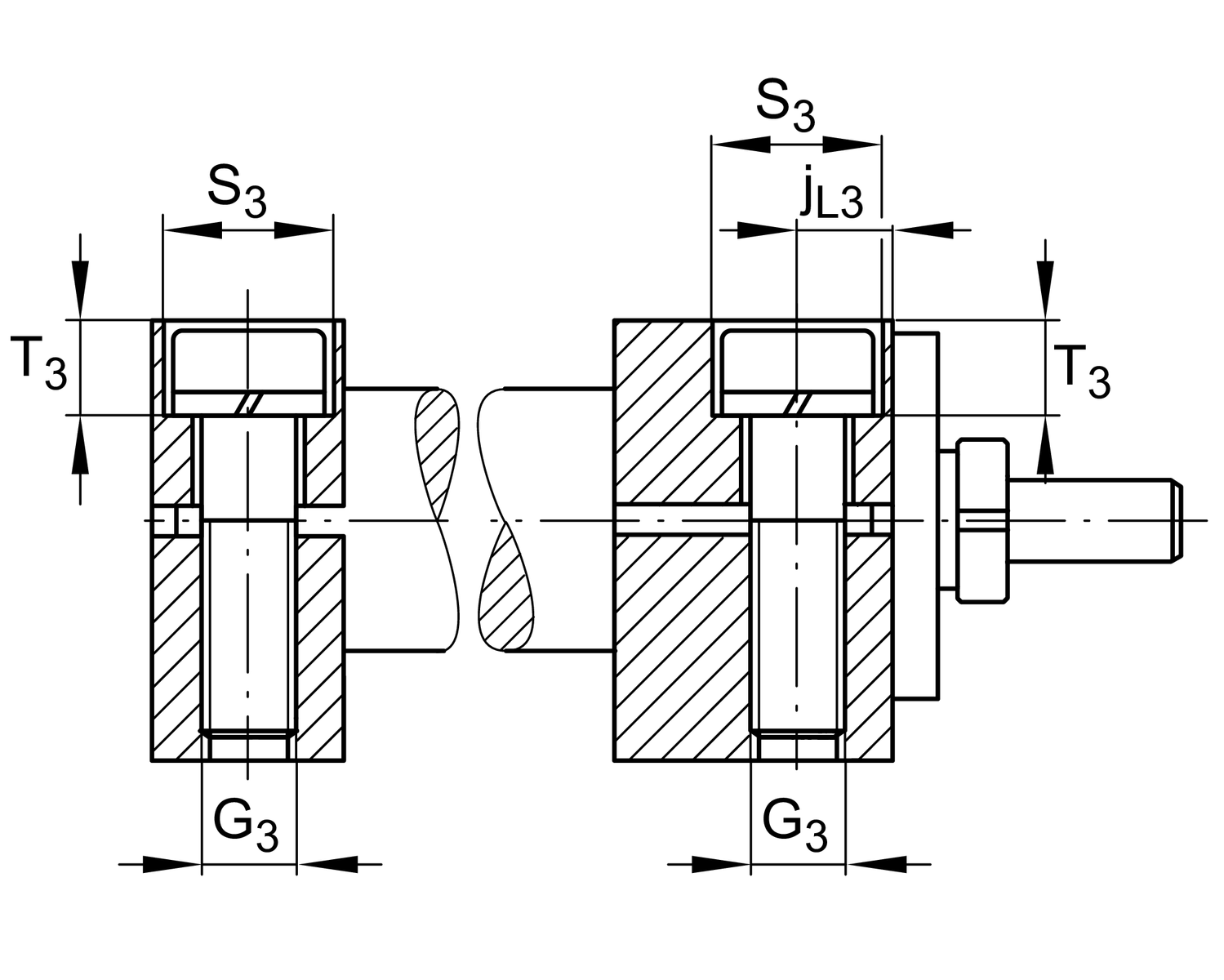

s3 15 mm

T3 8 mm

G87 M5x12

L88 28,5 mm

Max. permissible drive torque 1,5 Nm

d85 5 mm

d86 24 mm

h85 20 mm

jL3 9 mm

L5 18 mm

h87 22 mm

c0a 8.500 N

ca 6.900 N

L74 6,5 mm

L86 1,5 mm

Mass moment of inertia of threaded Spindle 0,11 kg*cm2

P 4 mm

b87 44 mm

D0 12 mm

d74 38 mm

jB4 82 mm

B4A 100 mm

H4A 36 mm

H5A 36 mm

l85 12 mm

Linear Ball Bearings 4 KB16-P

Rolling Bearings (locating bearing) ZKLN0624-2RS-PE
