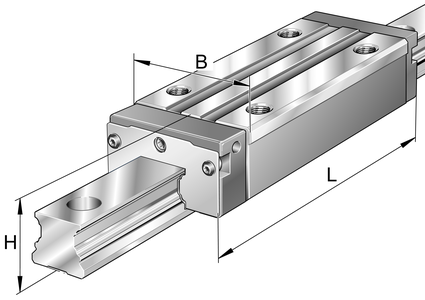

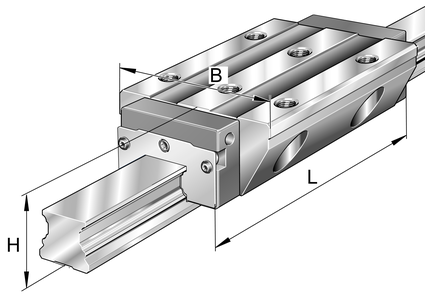

Imagen 1 de KUVE45-B-EC

KUVE45-B-EC

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE45-B-EC Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

Carriages KWVE..-B-EC, expanded interchangeability, short carriage, four-row

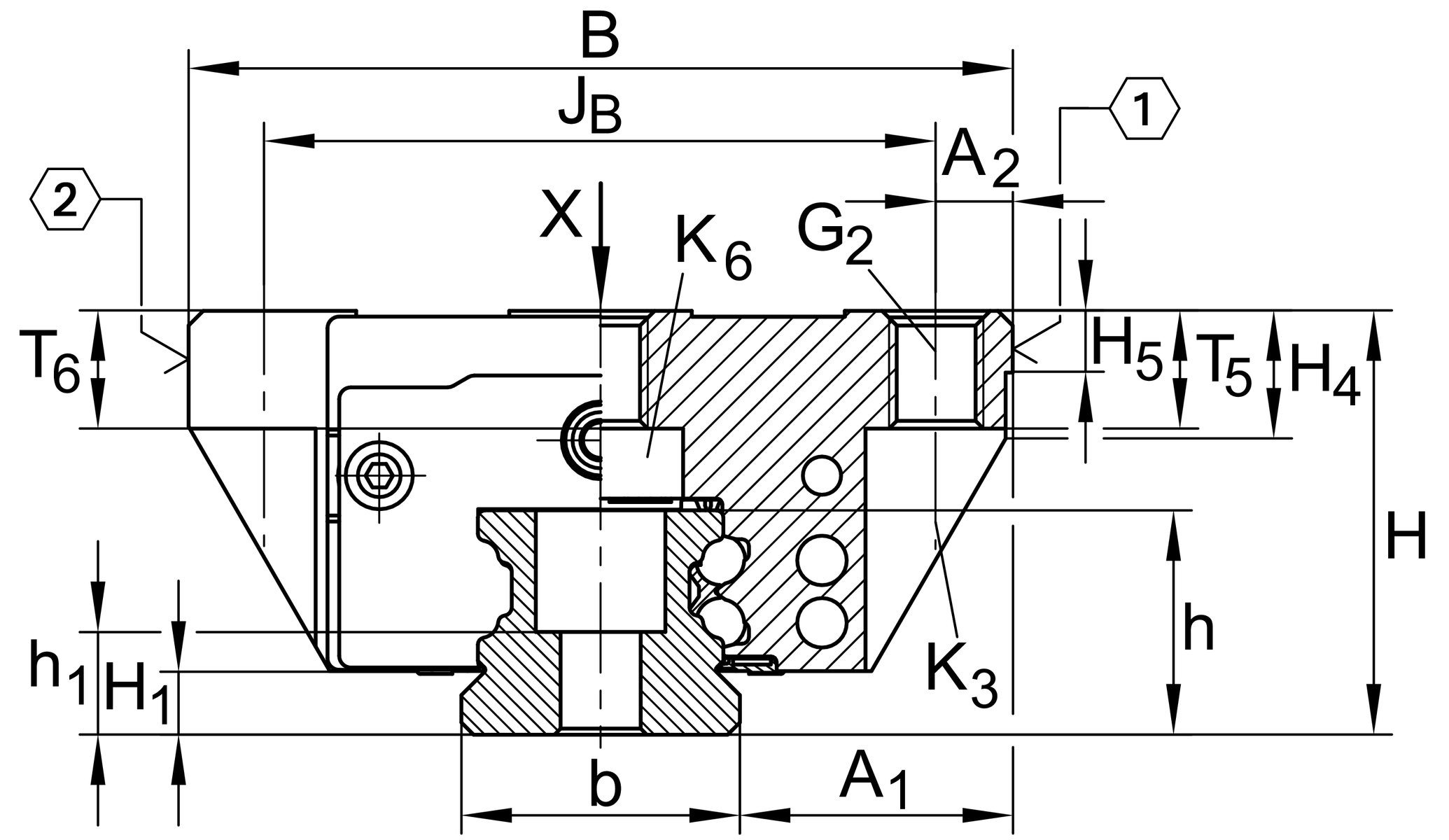

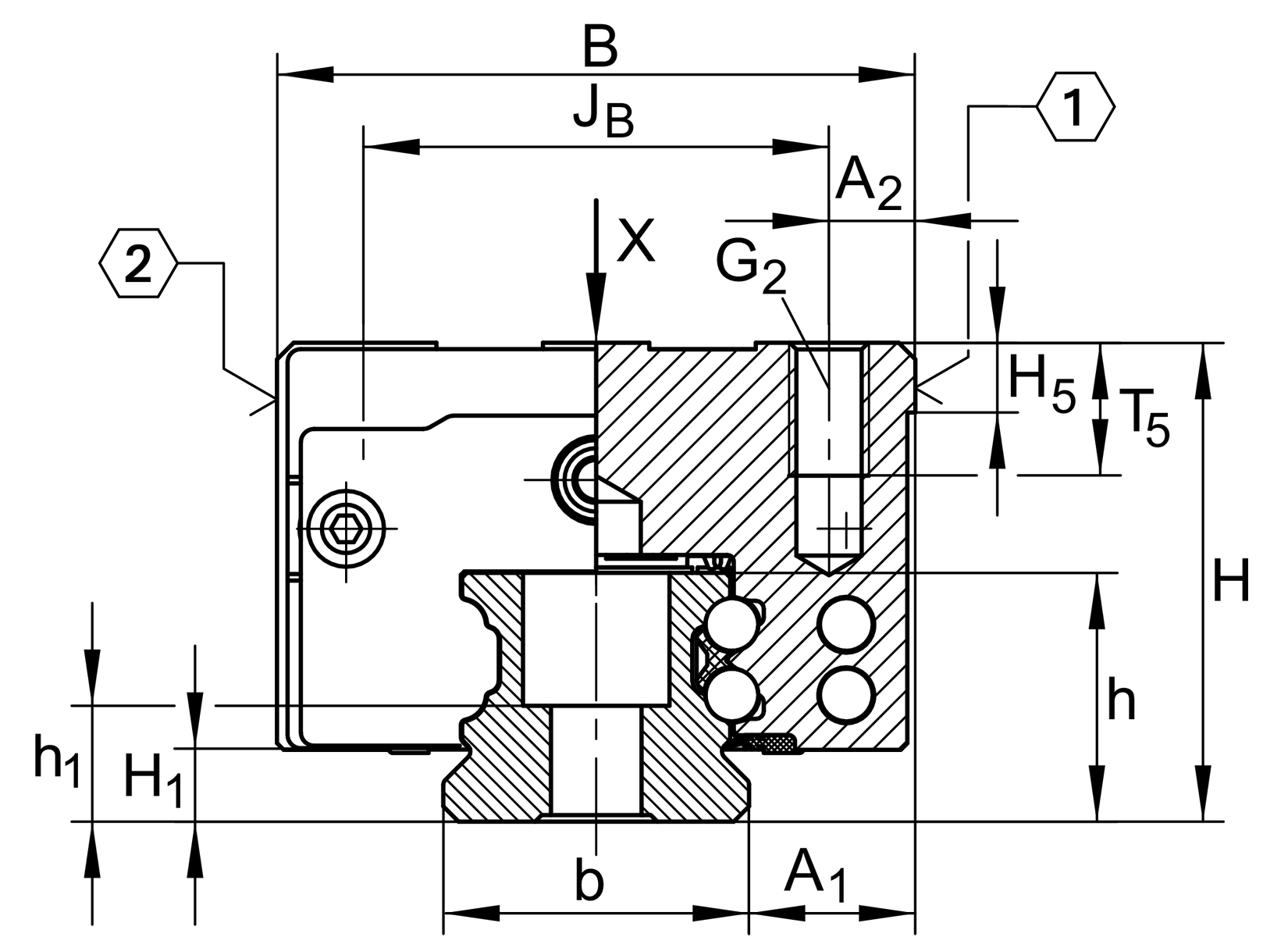

A1 37,5 mm

a2 10 mm

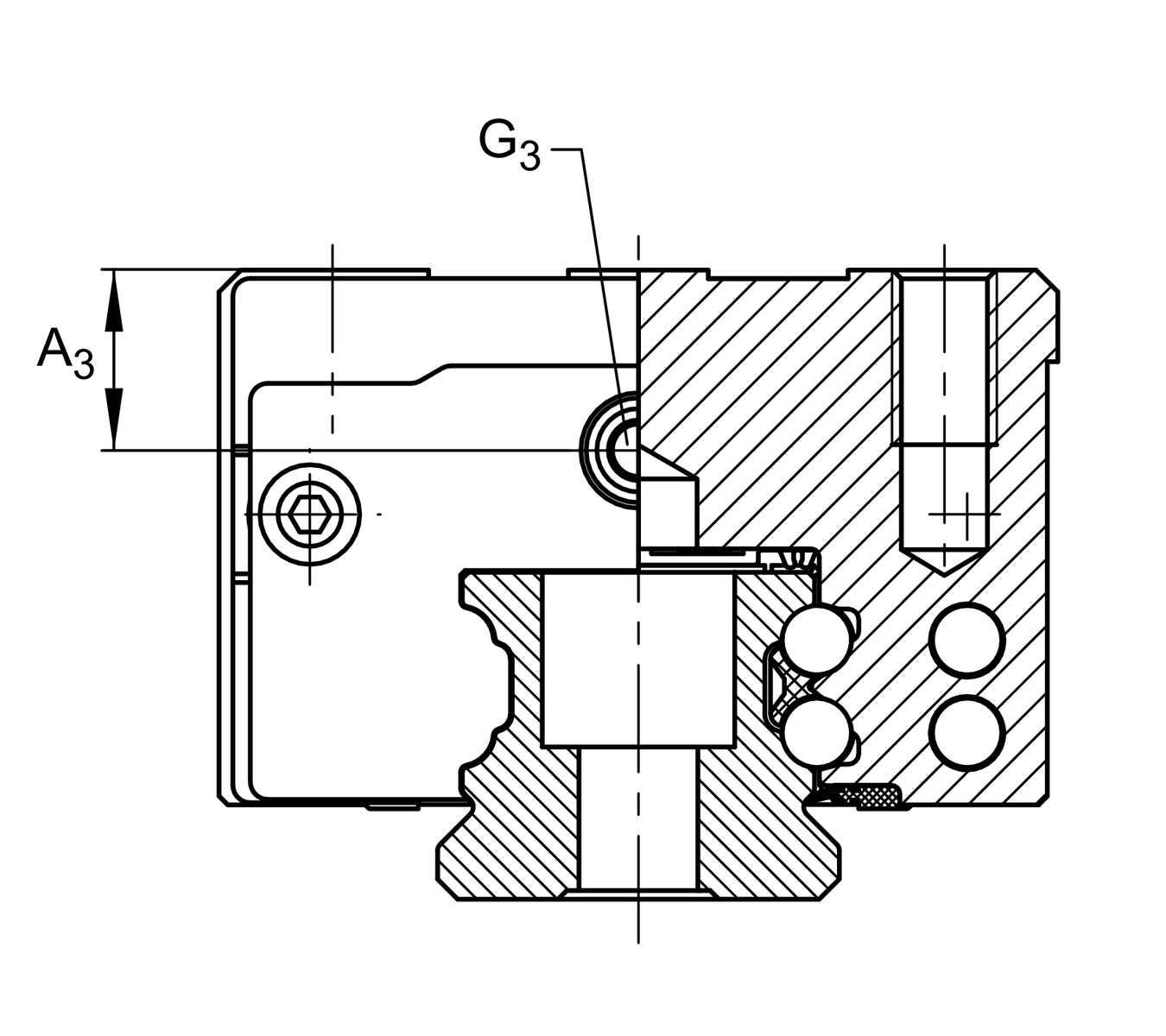

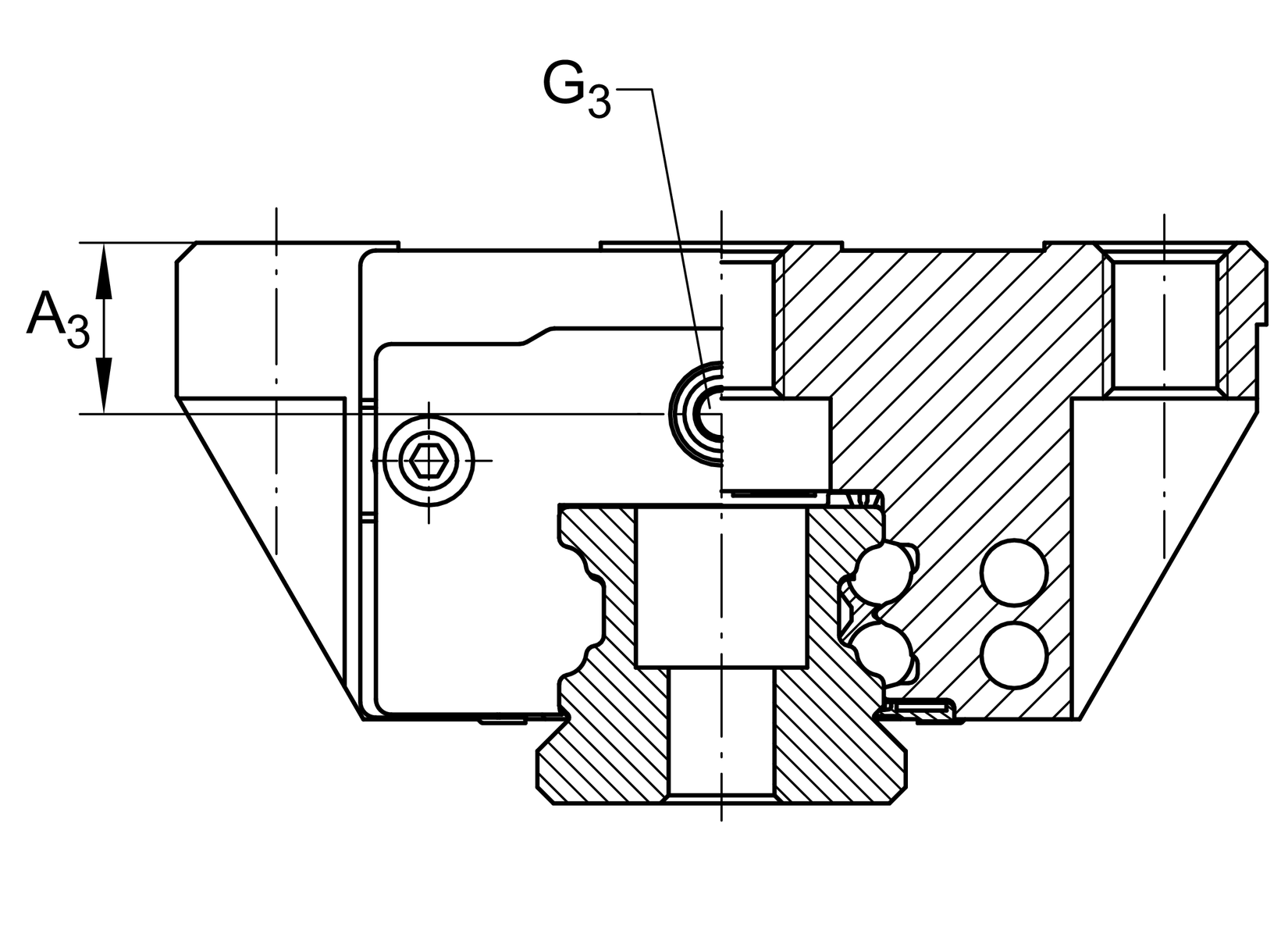

a3 16,5 mm

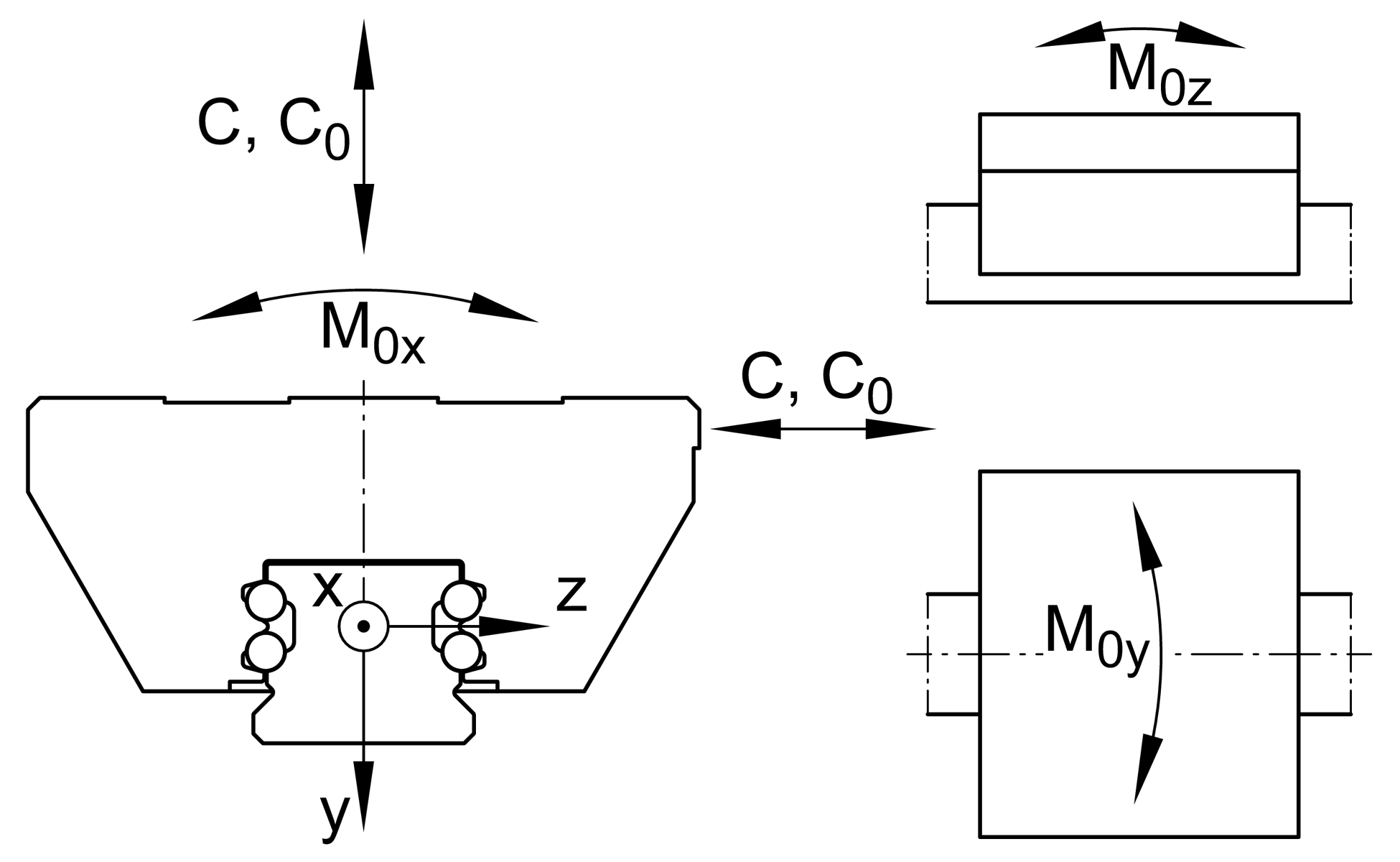

C 46.500 N

C0 80.000 N

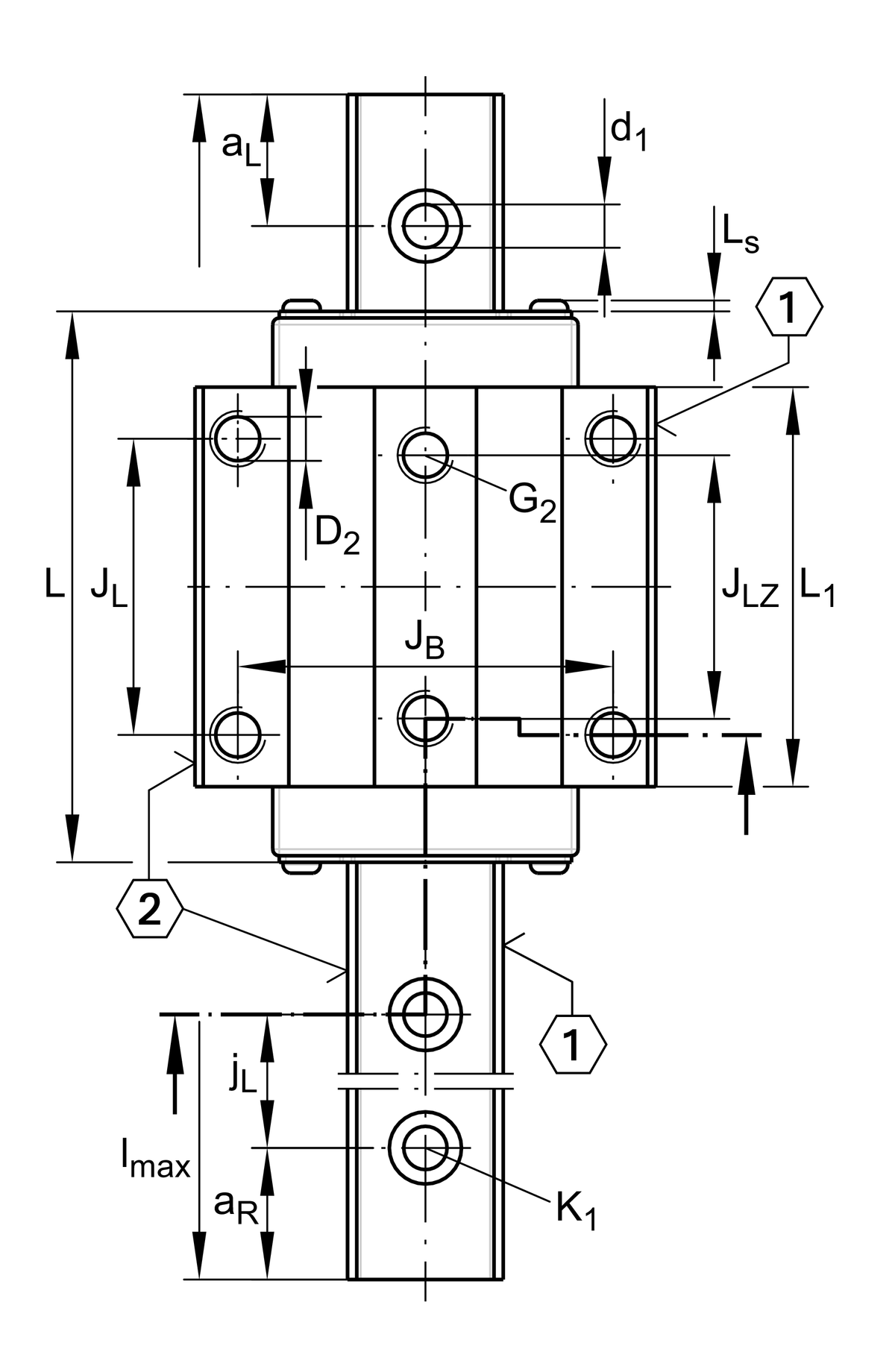

D2 10,6 mm

jB 100 mm

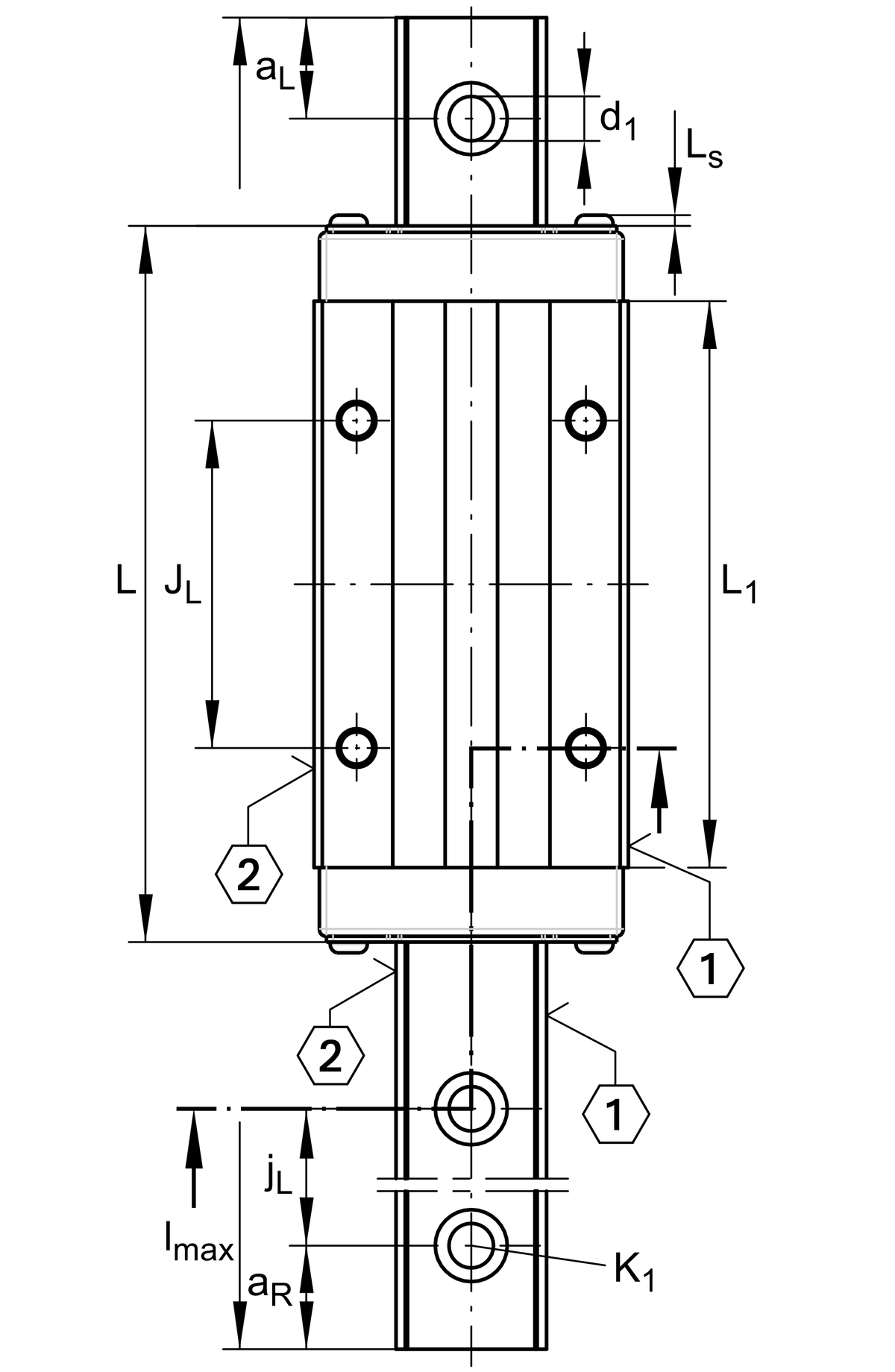

L 97,8 mm

L1 44,2 mm

M0X 2.060 Nm

M0Y 883 Nm

M0Z 883 Nm

T5 15 mm

d1 13,4 mm

H 34,2 mm

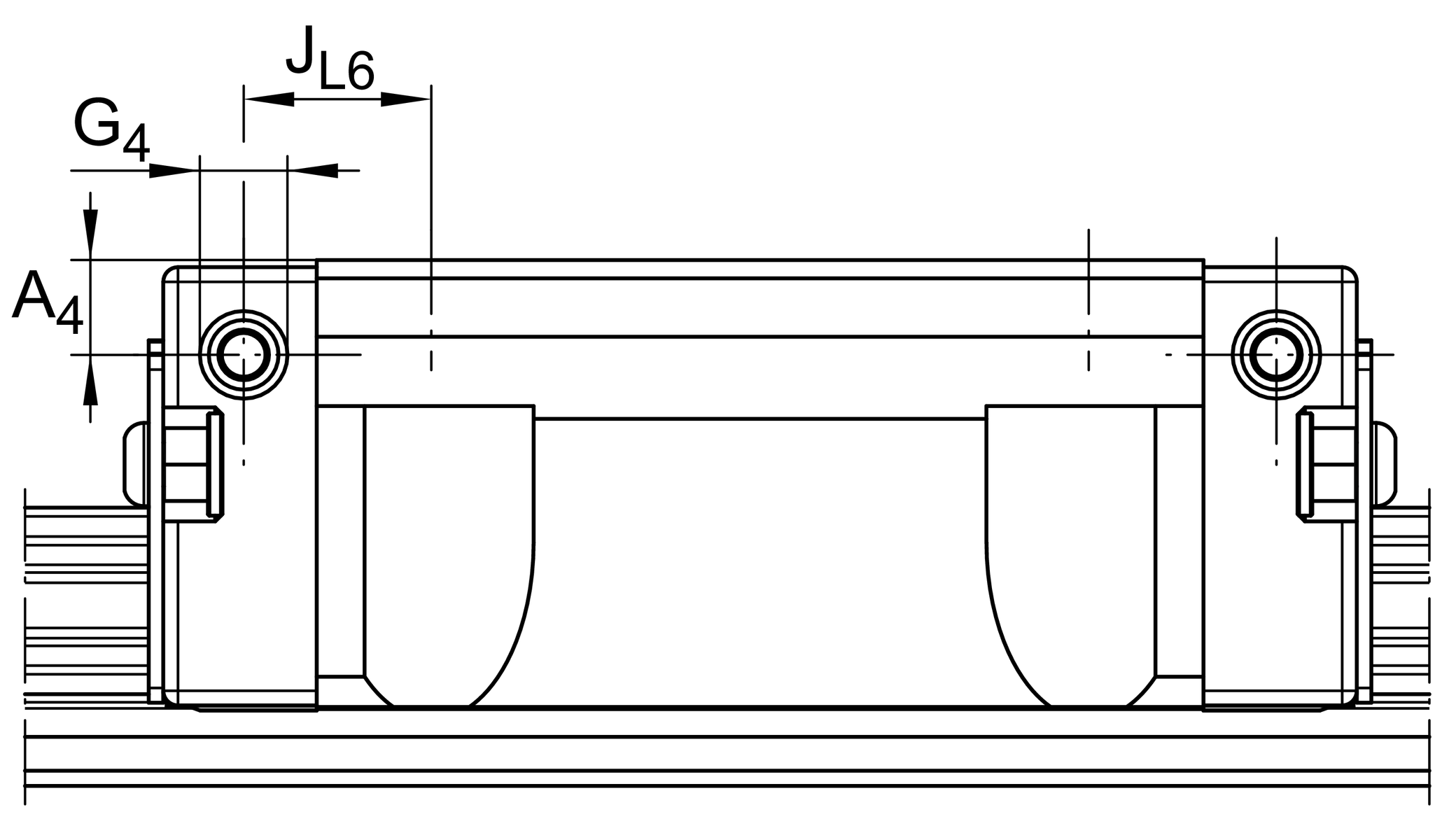

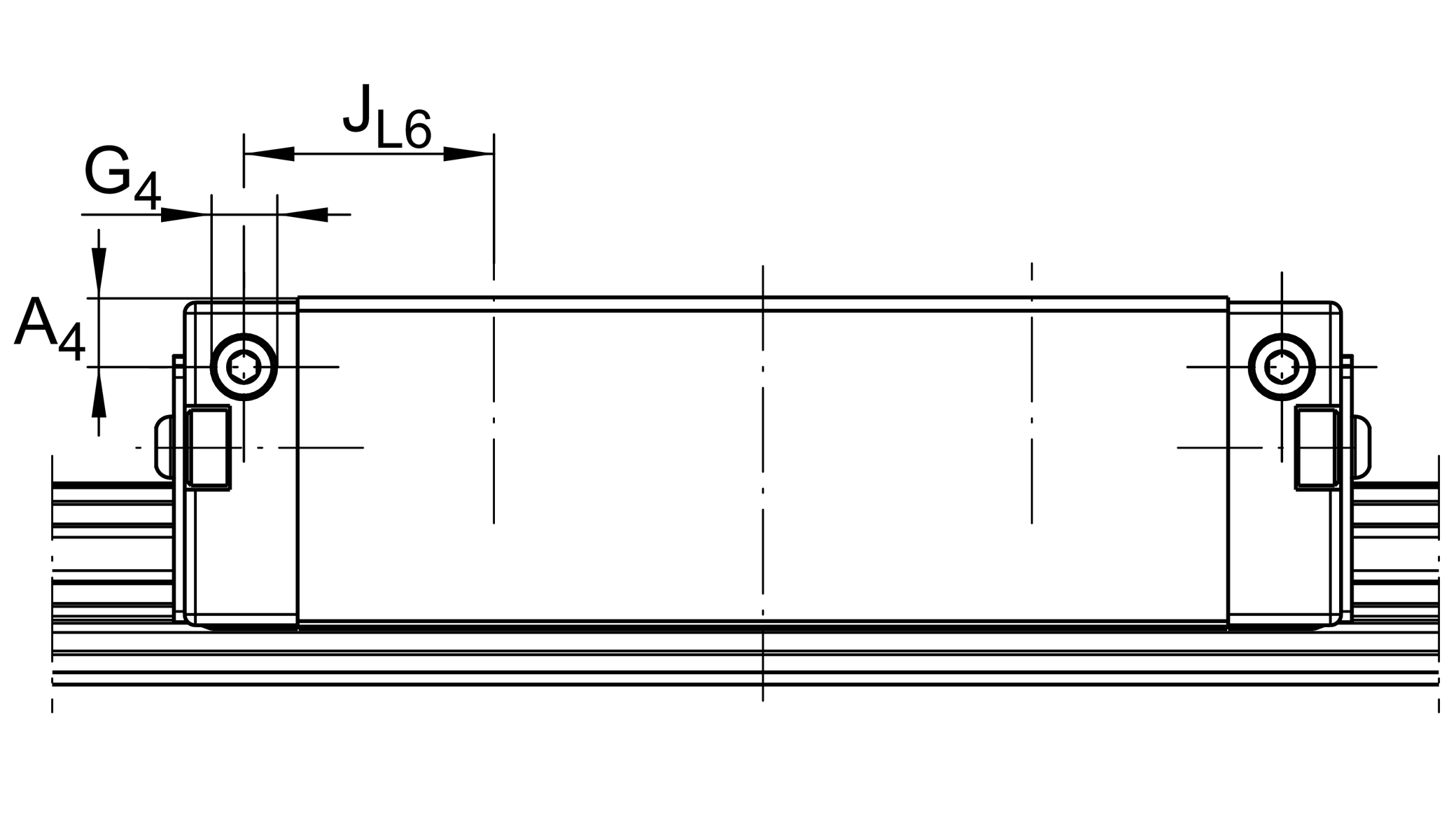

A4 16,5 mm

G3 M6

H4 19,9 mm

h5 9,25 mm

K3 M10

K3 MA 83 Nm

B 45 mm

t G3 7 mm

g4 M6

JL6 37,9 mm

t G4 7 mm

Compatible with the following carriage KWVE45-B-EC

JL 105 mm

H1 15,7 mm

K1 M12

K1 MA 140 Nm

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

lmax 5.835 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD45
