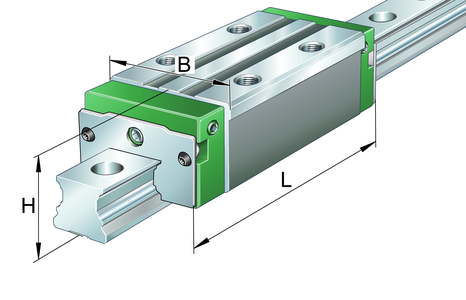

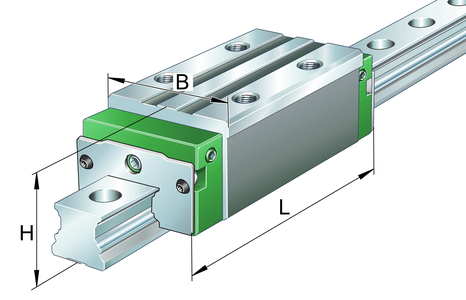

Imagen 1 de KUVE30-B-SNL

KUVE30-B-SNL

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE30-B-SNL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

Carriages KWVE..-B-SNL, narrow, low, long carriage, four-row

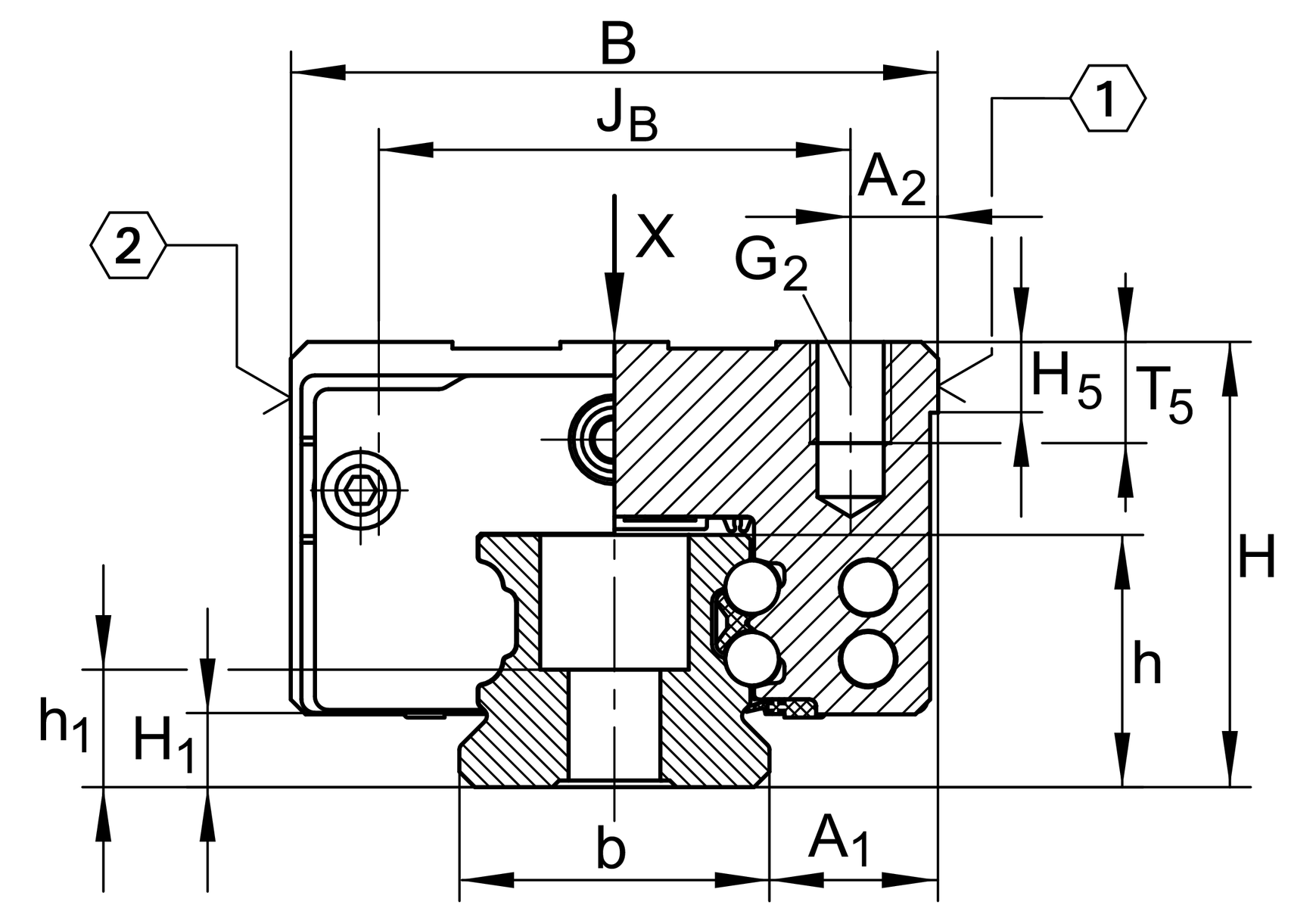

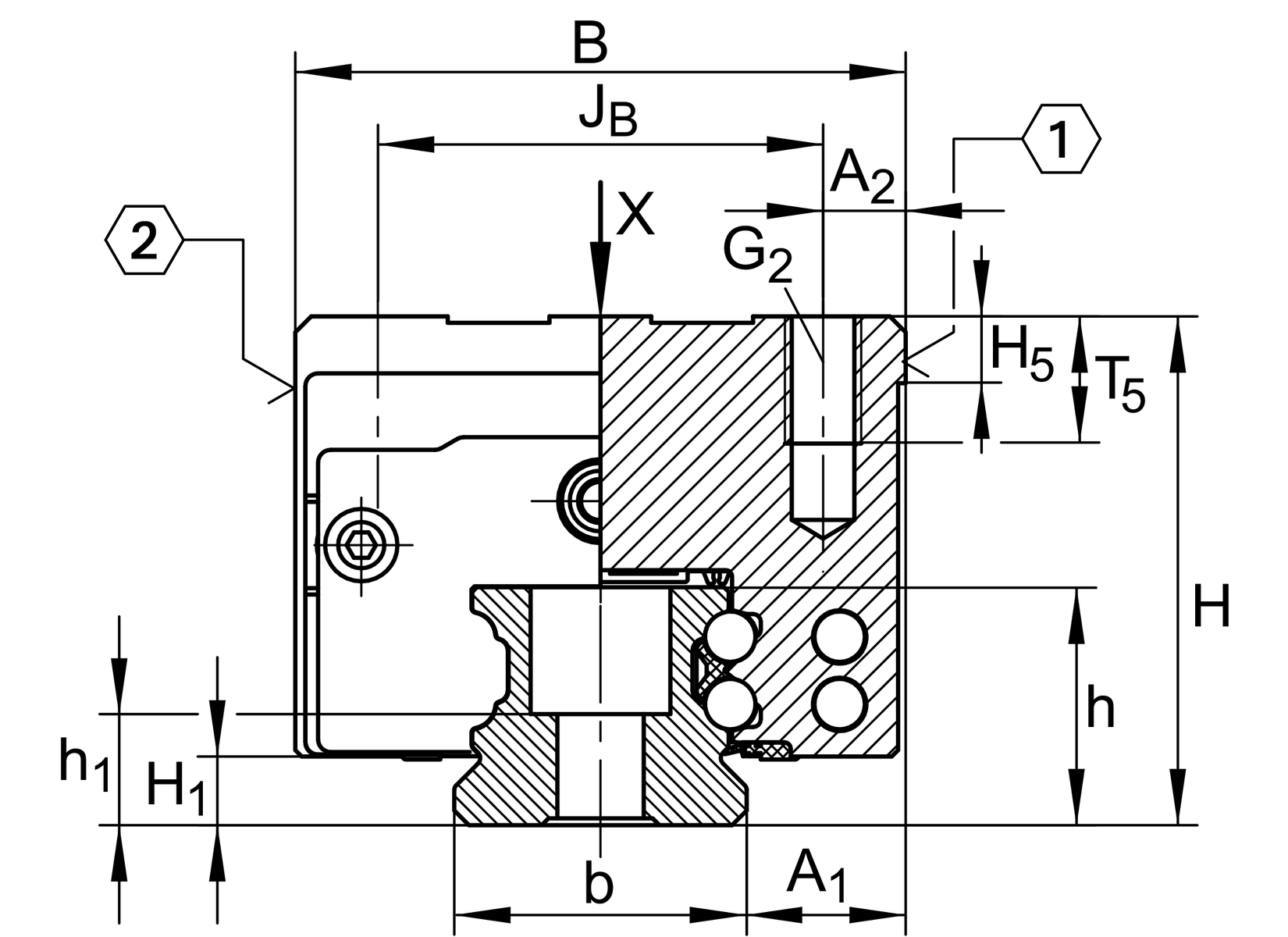

A1 16 mm

a2 10 mm

a3 7,5 mm

C 34.500 N

C0 74.000 N

G2 M8

G2 MA 41 Nm

jB 40 mm

L 127 mm

L1 100 mm

M0X 1.310 Nm

M0Y 1.240 Nm

M0Z 1.240 Nm

T5 11 mm

d1 9 mm

H 23,5 mm

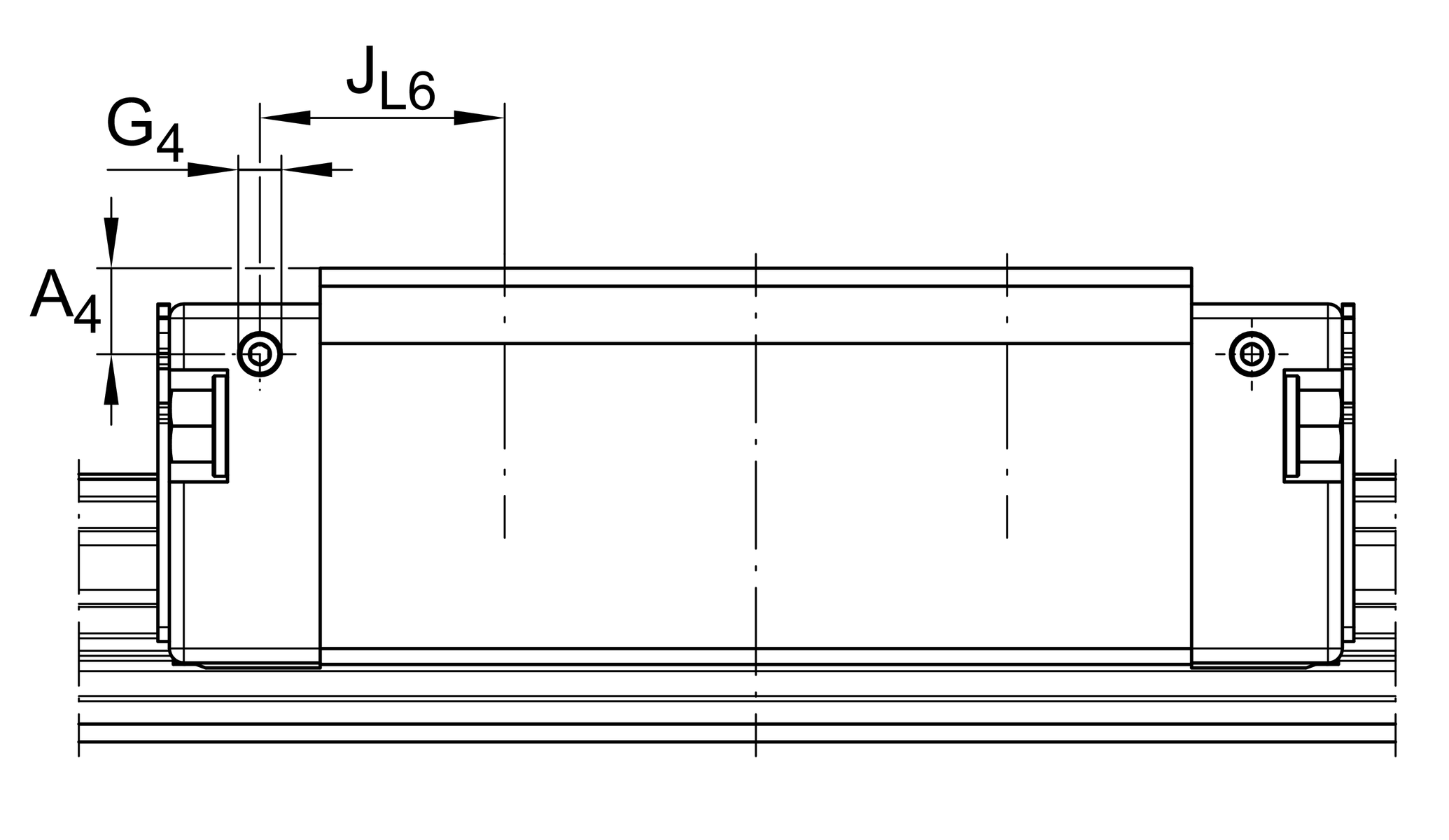

A4 4,95 mm

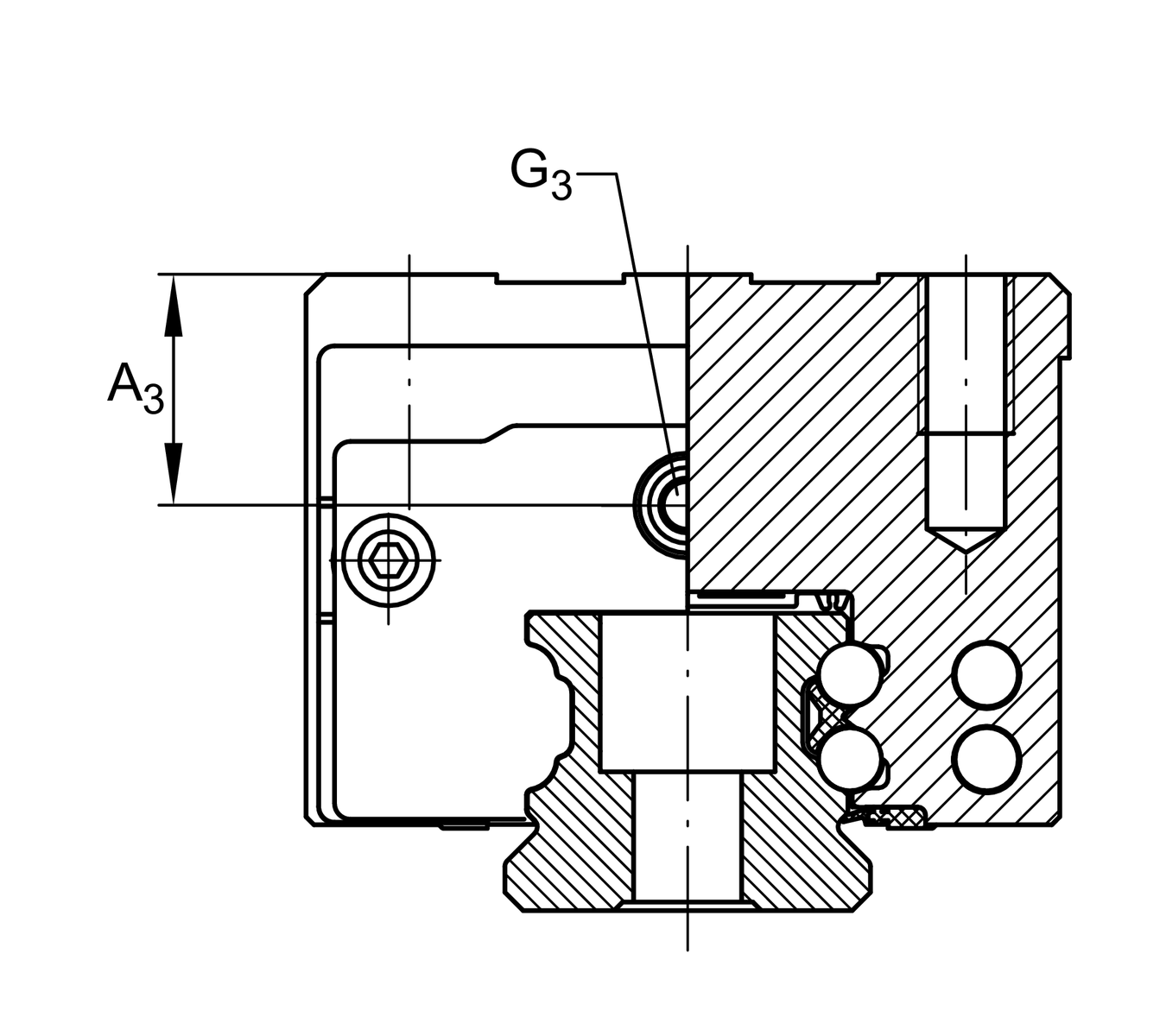

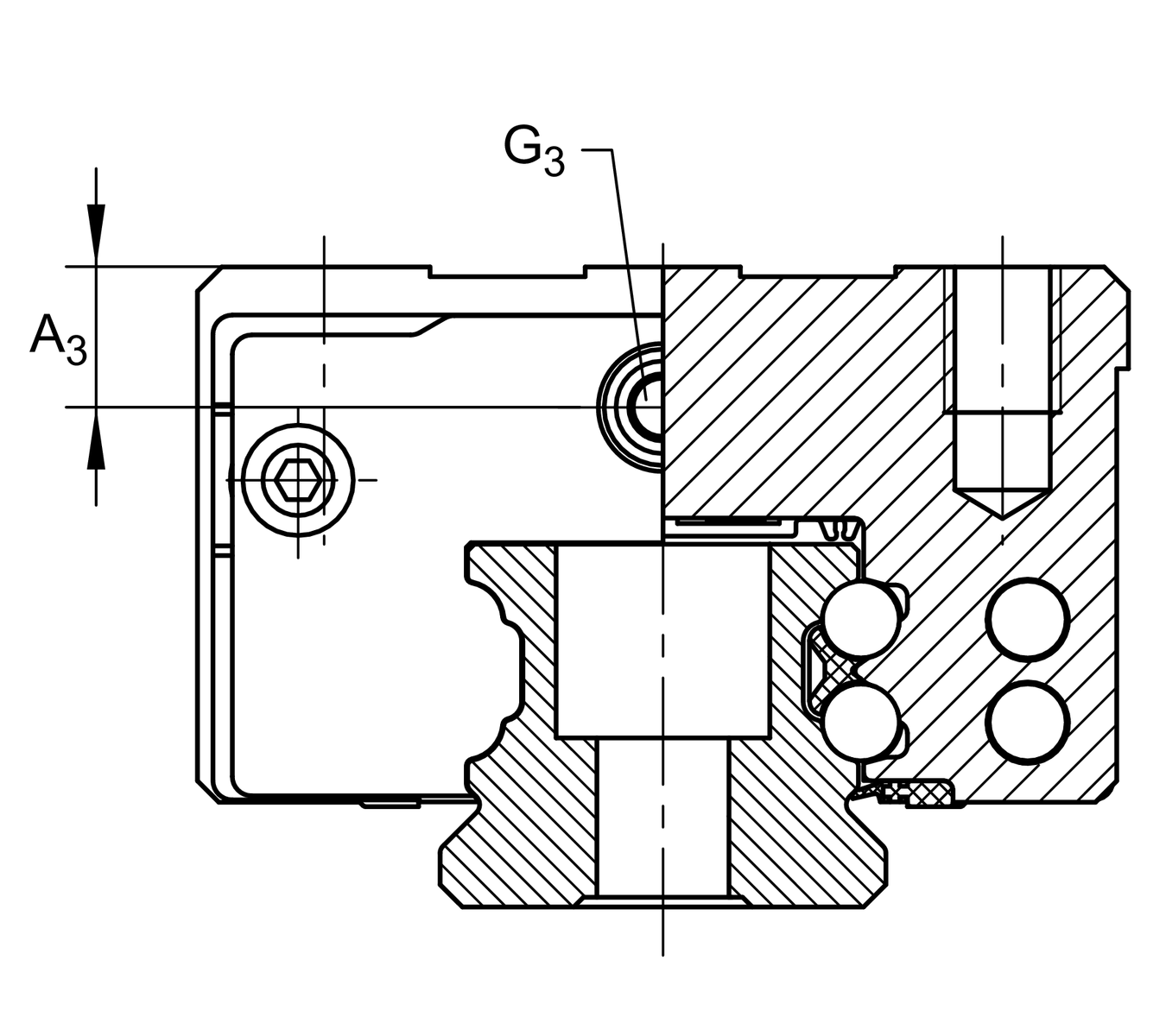

G3 M6

h5 6,25 mm

B 28 mm

t G3 7 mm

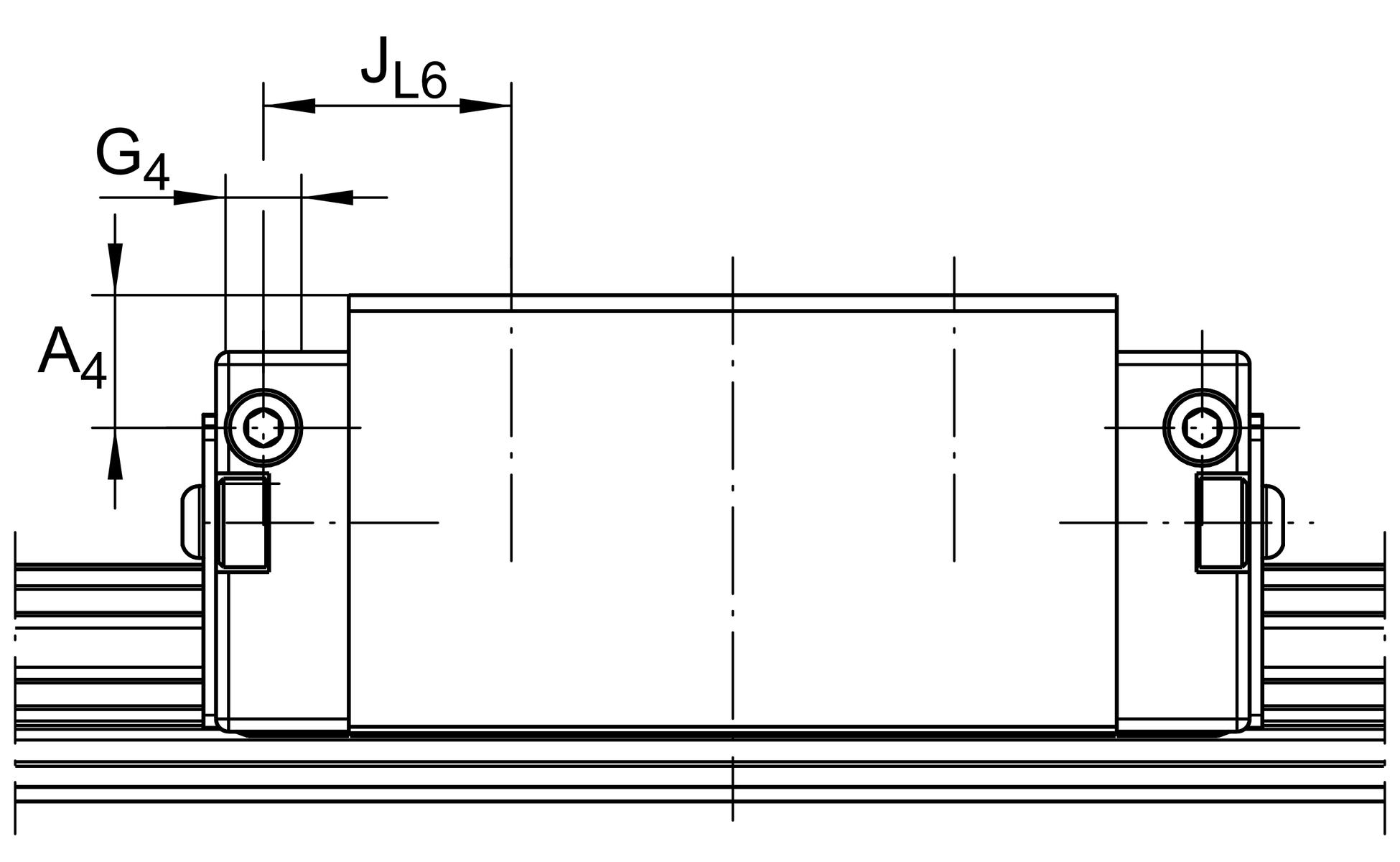

g4 M5

JL6 25,1 mm

t G4 7 mm

Compatible with the following carriage KWVE30-B-SNL

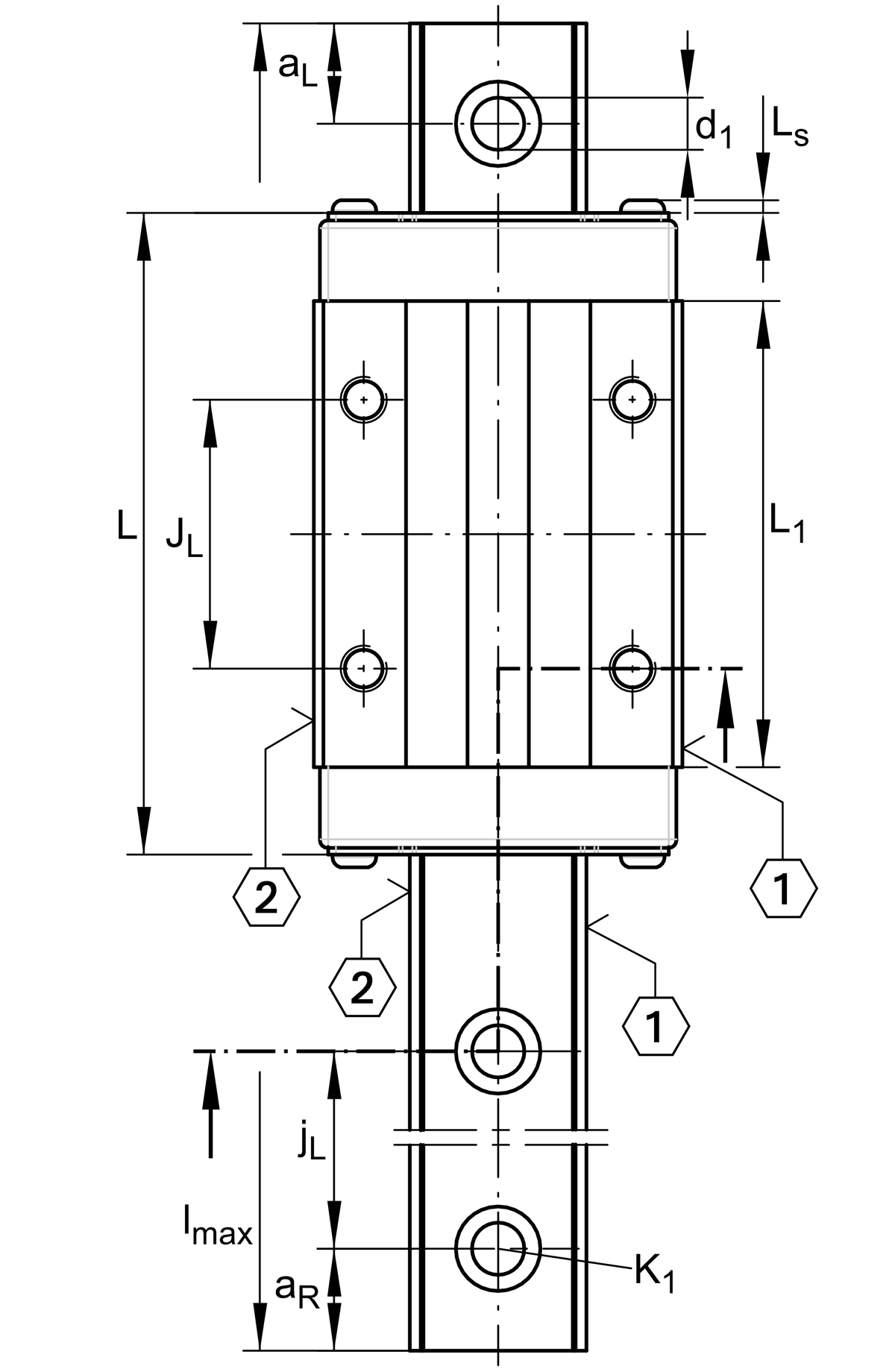

JL 80 mm

H1 11 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

lmax 5.860 mm

Tolb -0,03 mm

LS 1,65 mm

Suitable Guide Rail TKVD30
