Imagen 1 de KUVE25-B-E

KUVE25-B-E

Consultar precio

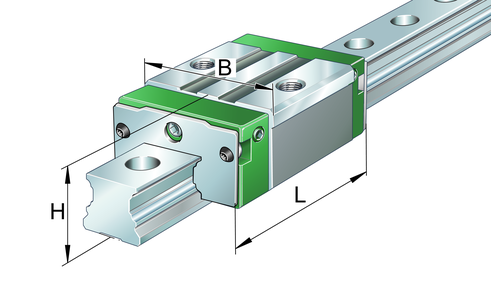

Sistema con recirculación a bolas

MPN: KUVE25-B-E Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

Carriages KWVE..-B-E, standard carriage, four-row, full complement, expanded type

A1 25 mm

a2 6,5 mm

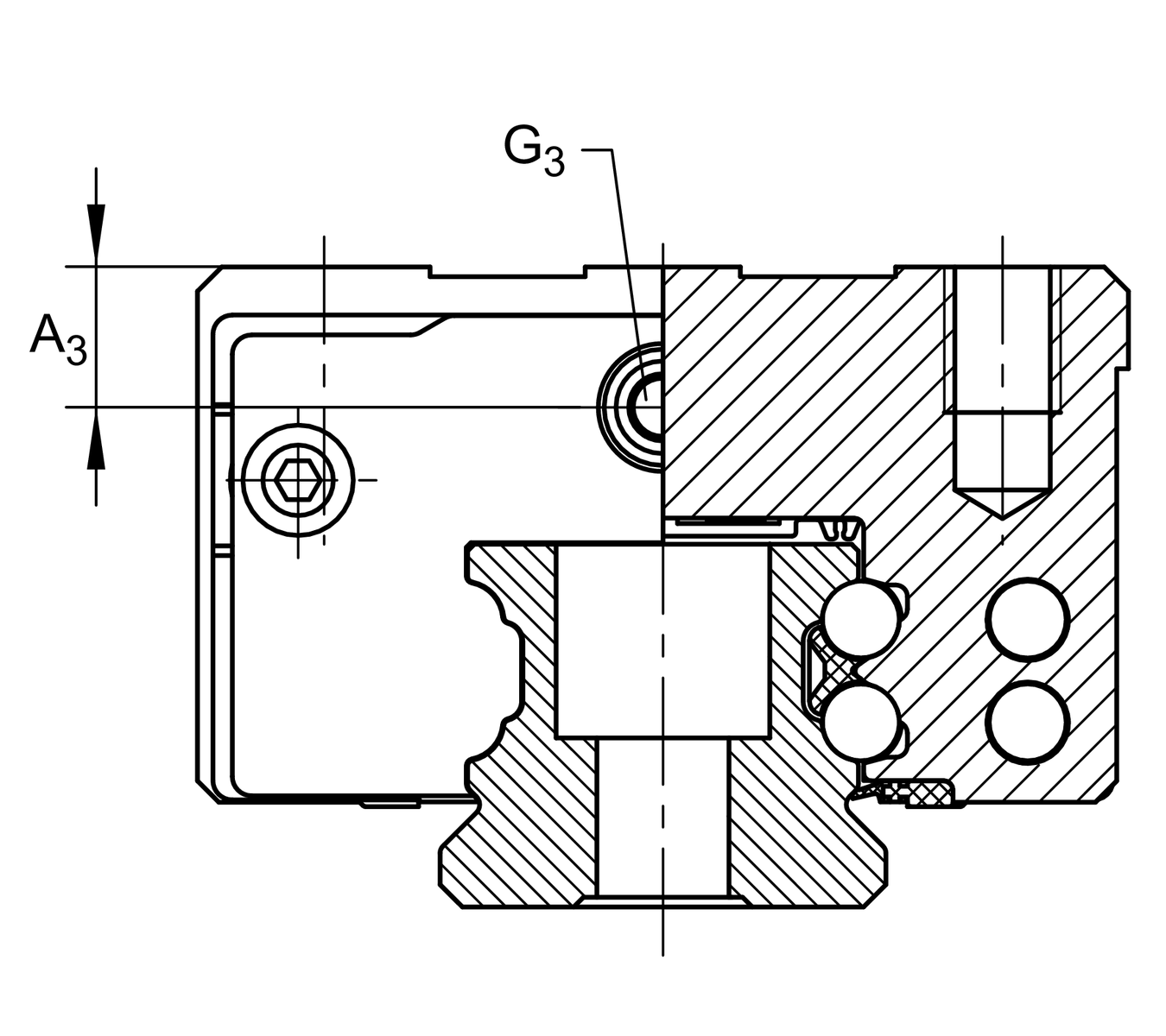

a3 8 mm

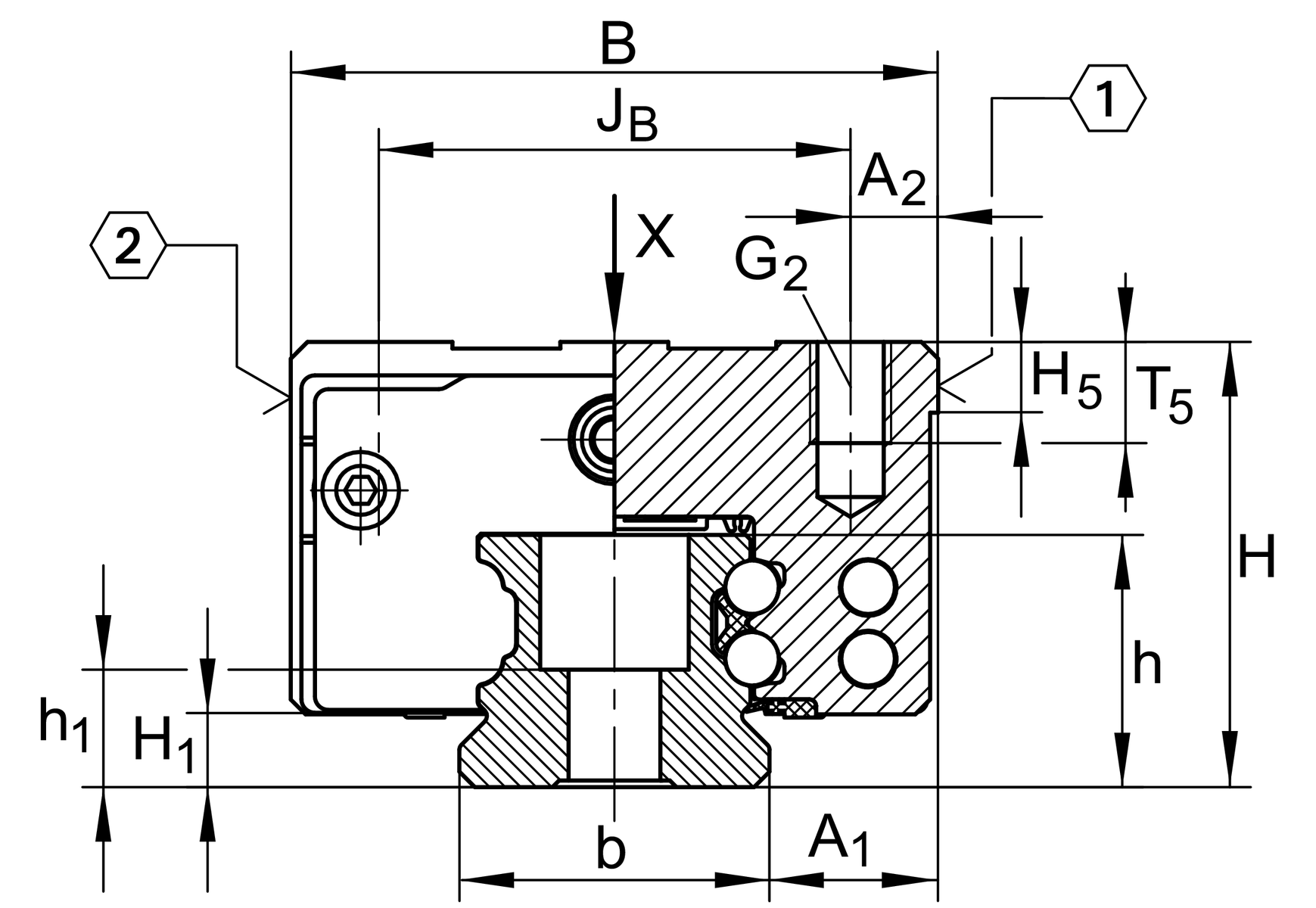

B 73 mm

C 17.900 N

C0 37.000 N

D2 6,7 mm

H1 5,1 mm

jB 60 mm

JL 35 mm

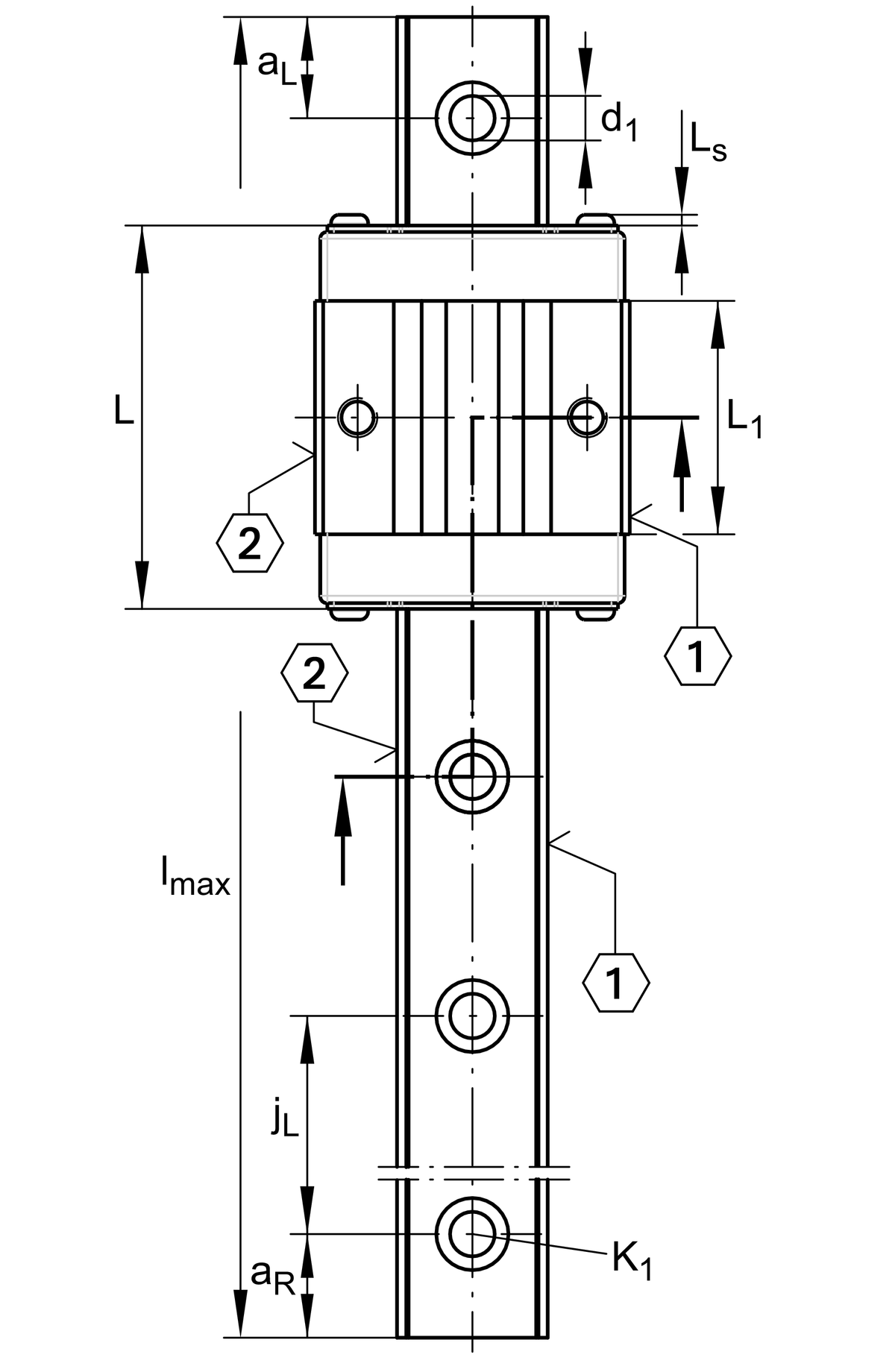

L 83,3 mm

L1 60,7 mm

M0X 510 Nm

M0Y 395 Nm

M0Z 395 Nm

T5 10 mm

d1 6,8 mm

H 18,7 mm

A4 6 mm

G3 M6

H4 7,85 mm

h5 5,25 mm

K3 M6

K3 MA 17 Nm

t G3 7 mm

g4 M3

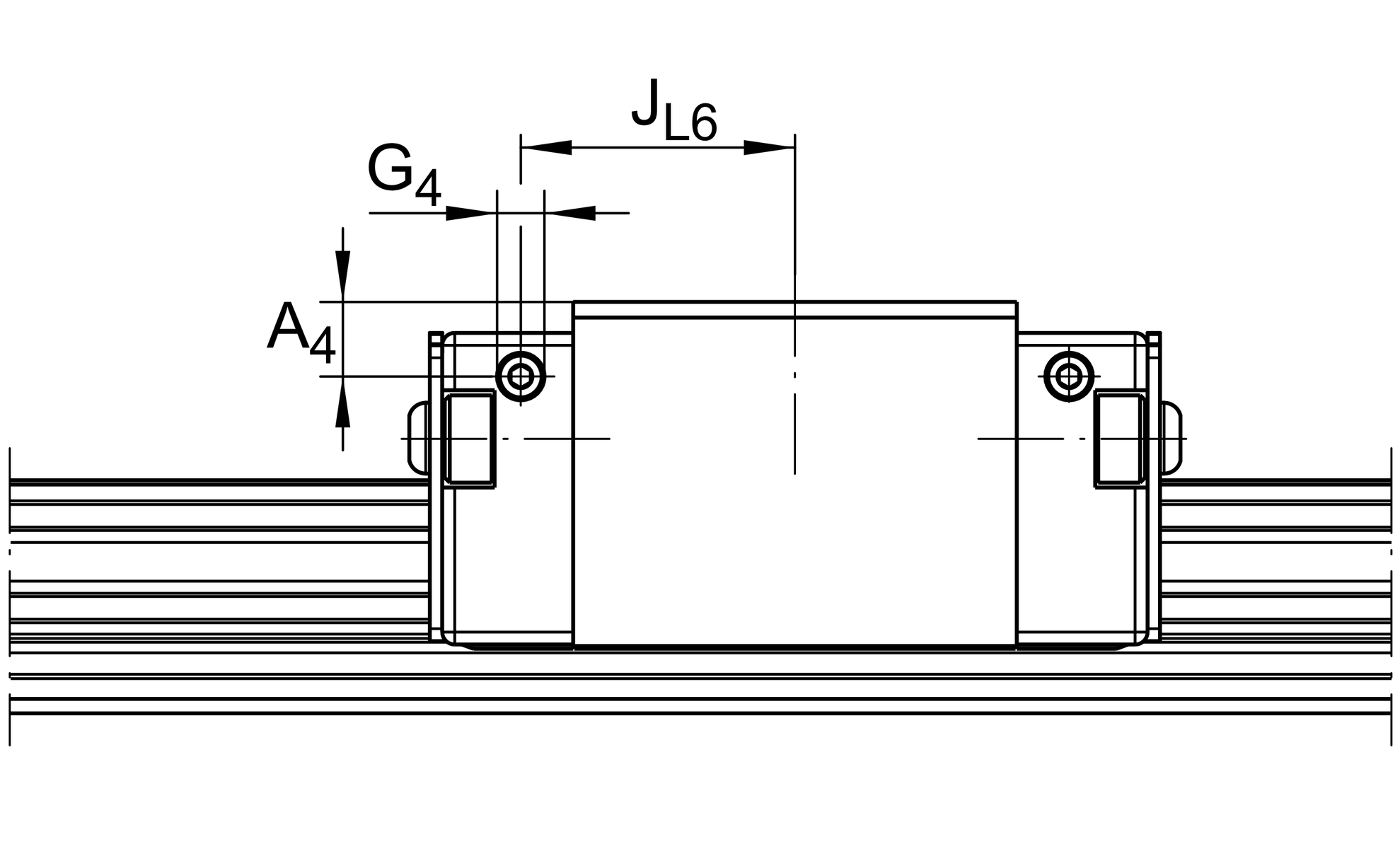

JL6 17,05 mm

t G4 7 mm

Compatible with the following carriage KWVE25-B-E

K1 M6

K1 MA 17 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 5.880 mm

Tolb -0,03 mm

LS 1,65 mm

Suitable Guide Rail TKVD25
