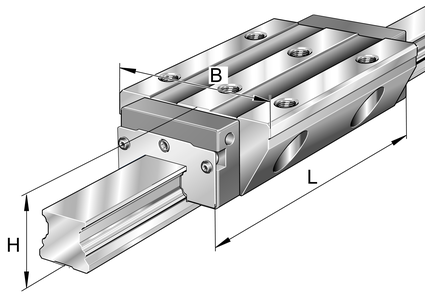

Imagen 1 de KUVE15-B-EC

KUVE15-B-EC

Consultar precio

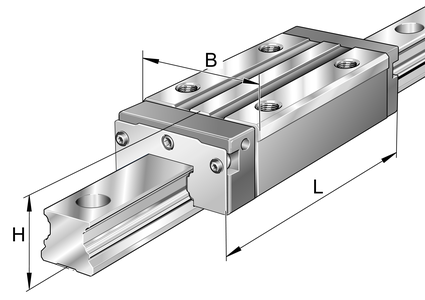

Sistema con recirculación a bolas

MPN: KUVE15-B-EC Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

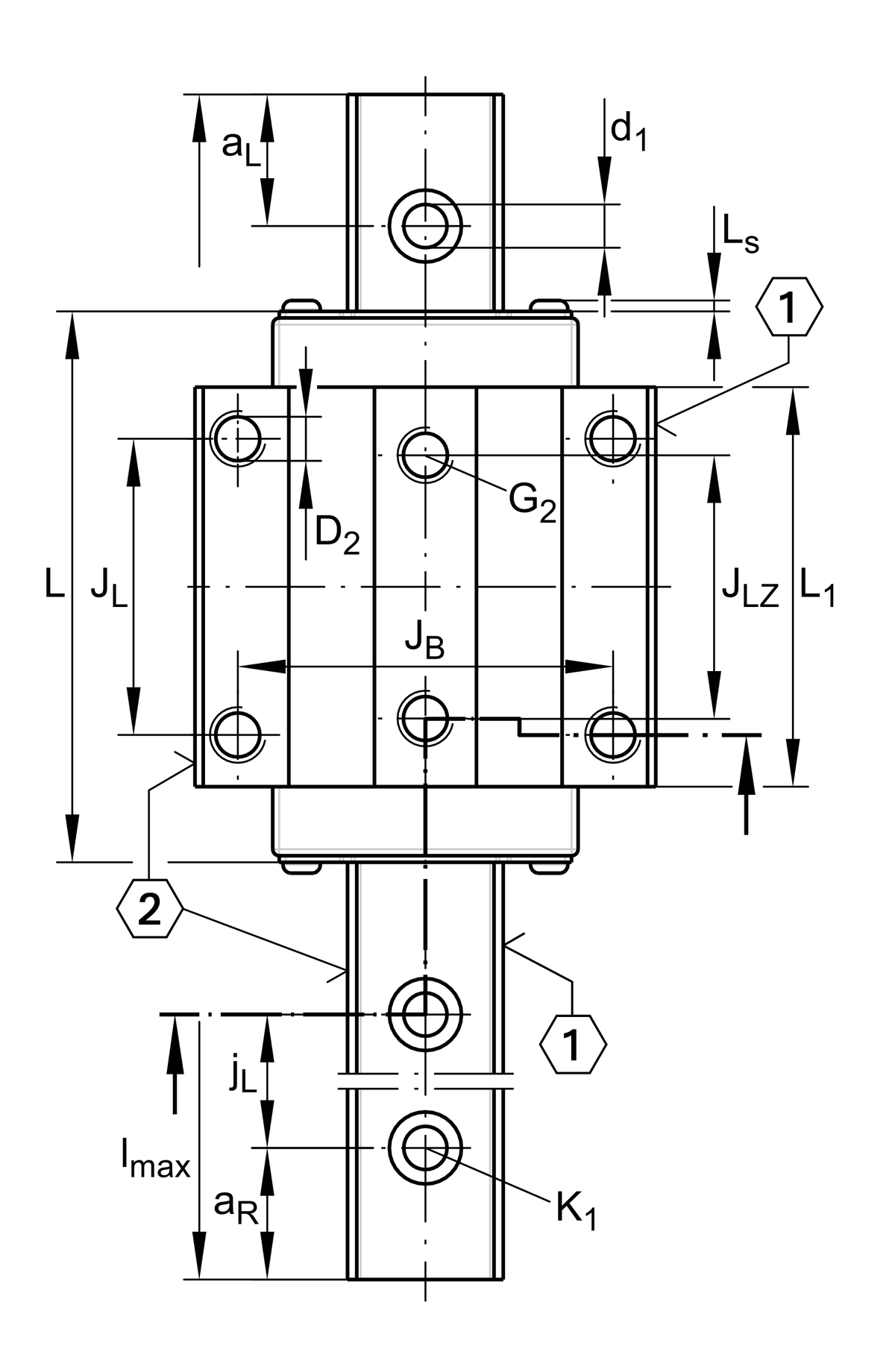

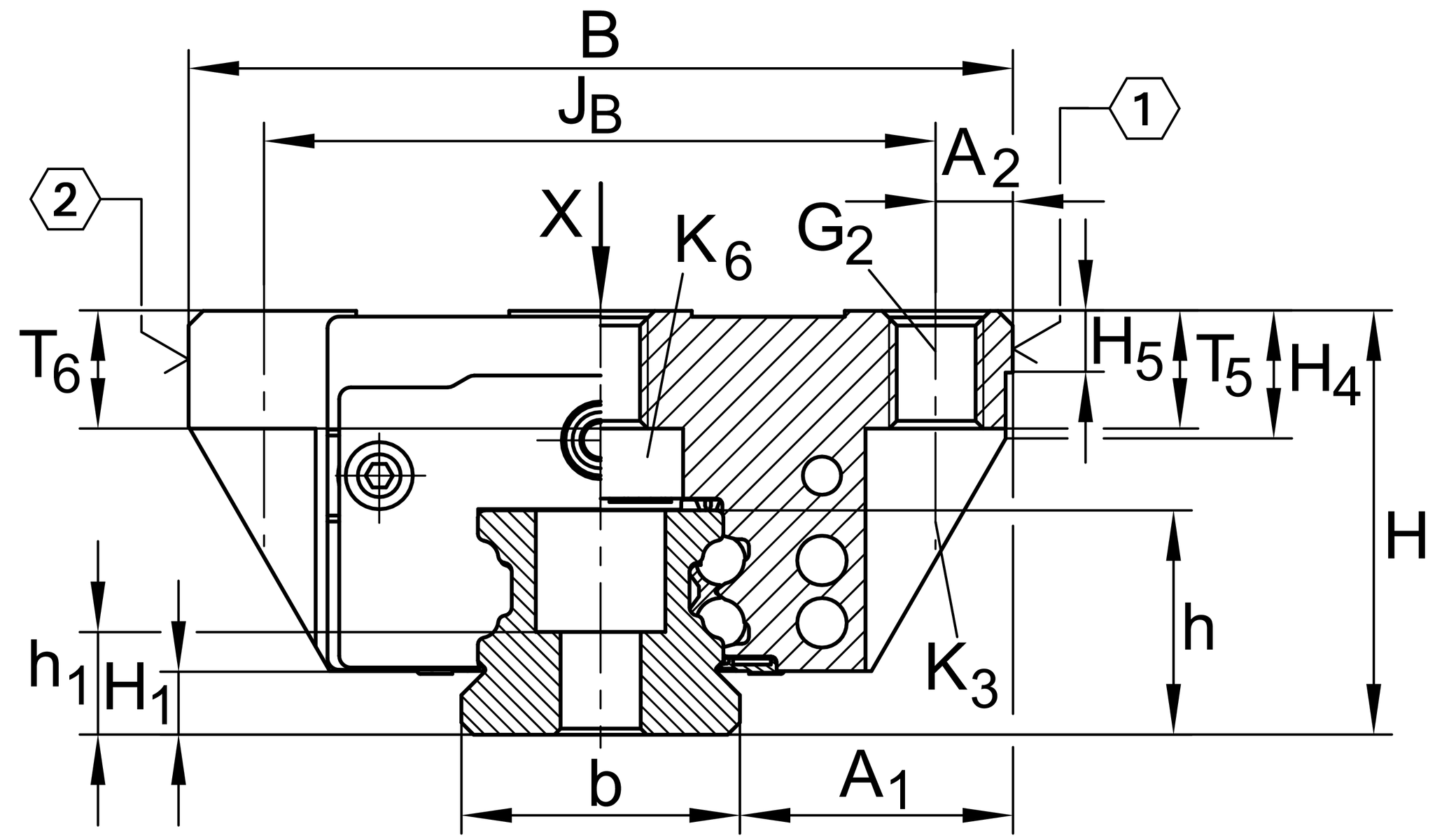

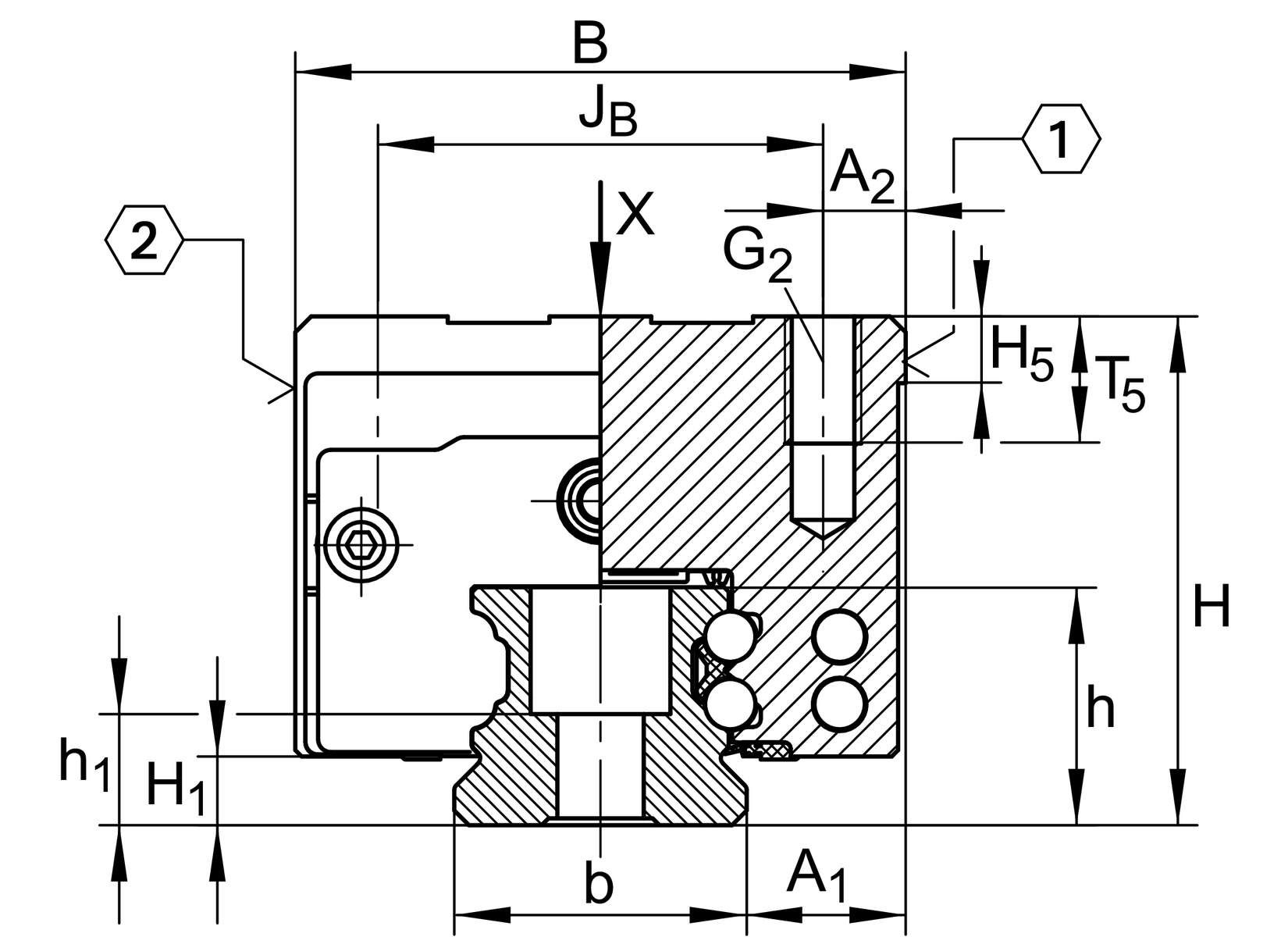

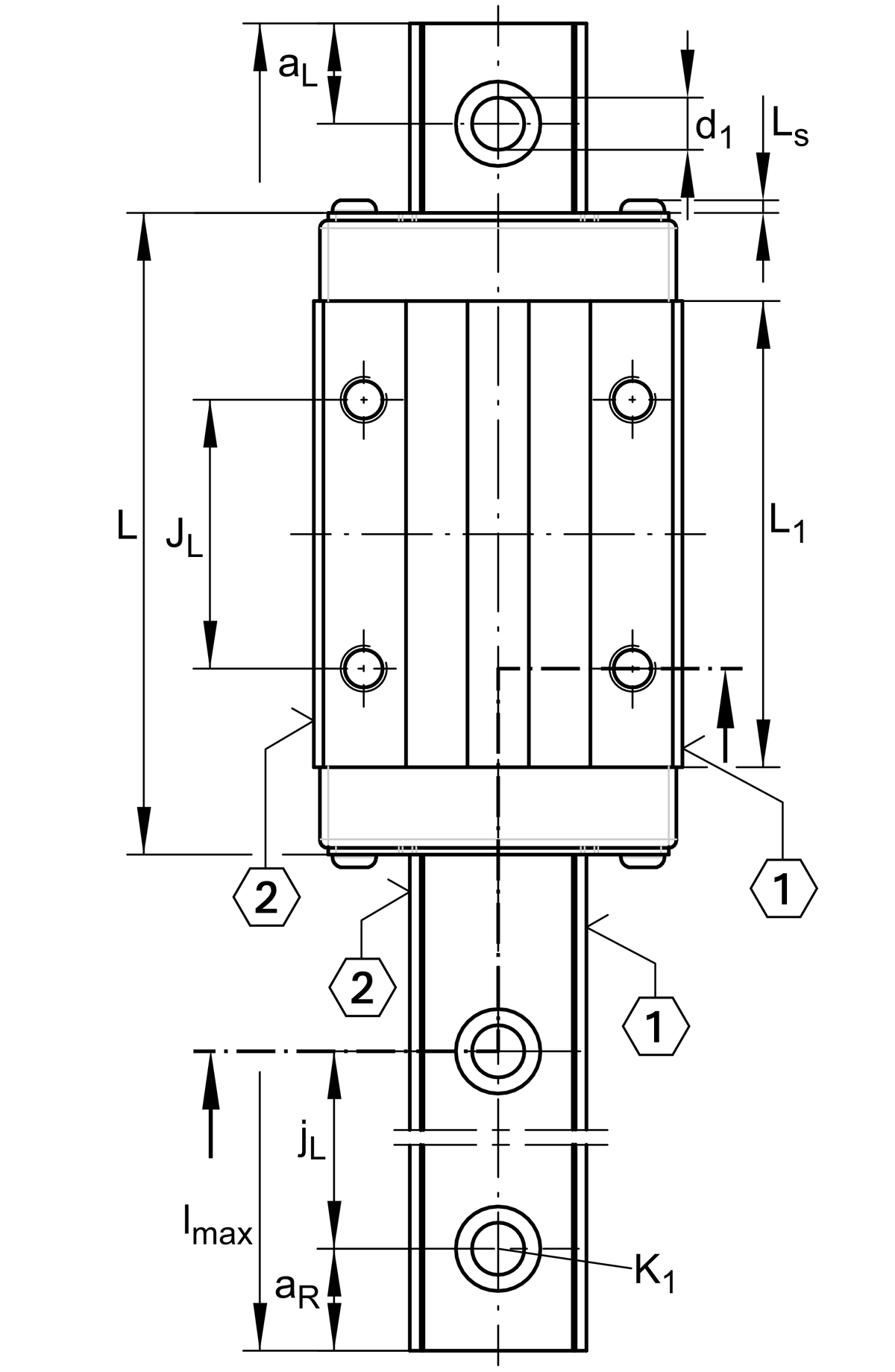

Carriages KWVE..-B-EC, expanded interchangeability, short carriage, four-row

A1 18,5 mm

a2 5,5 mm

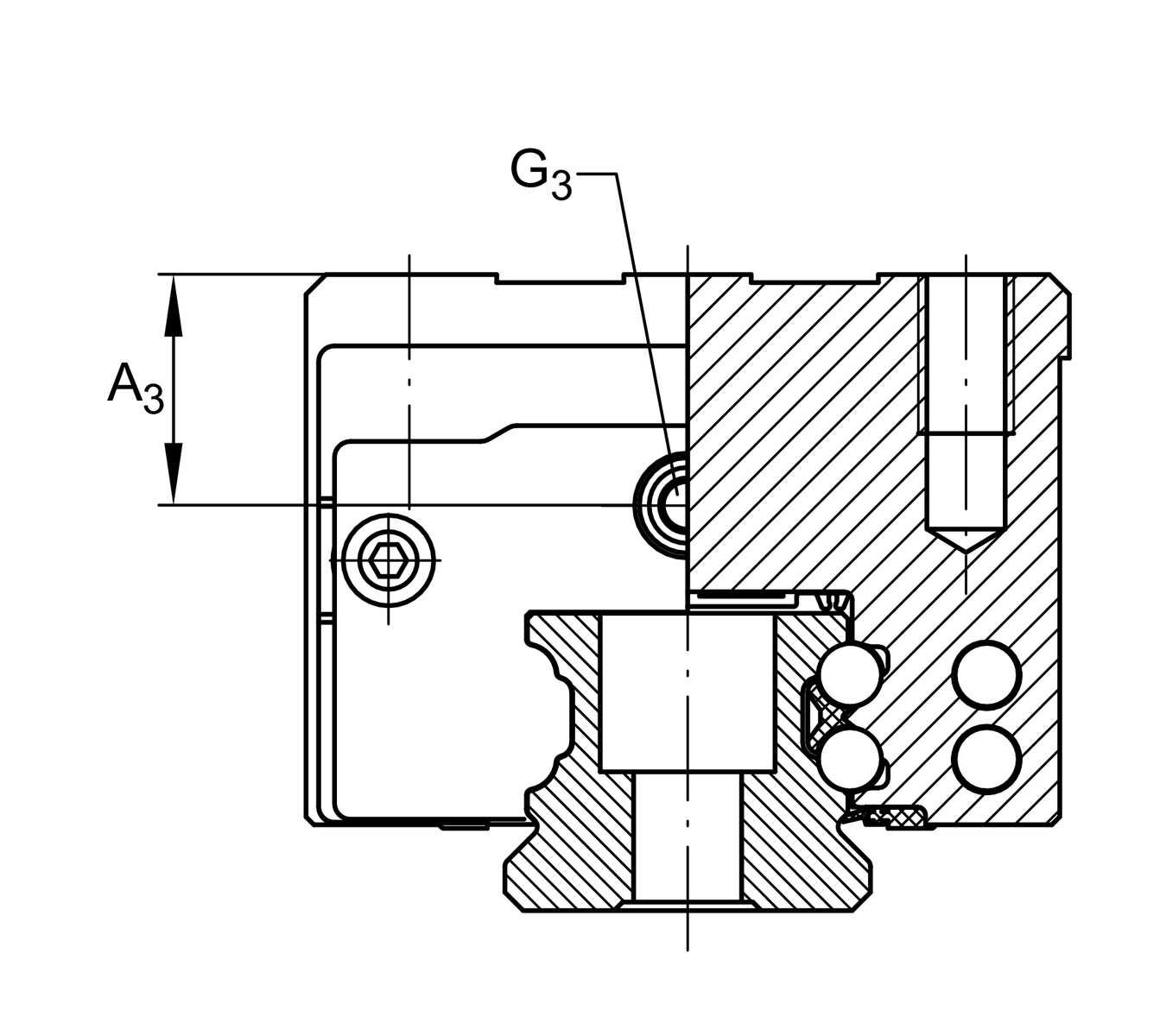

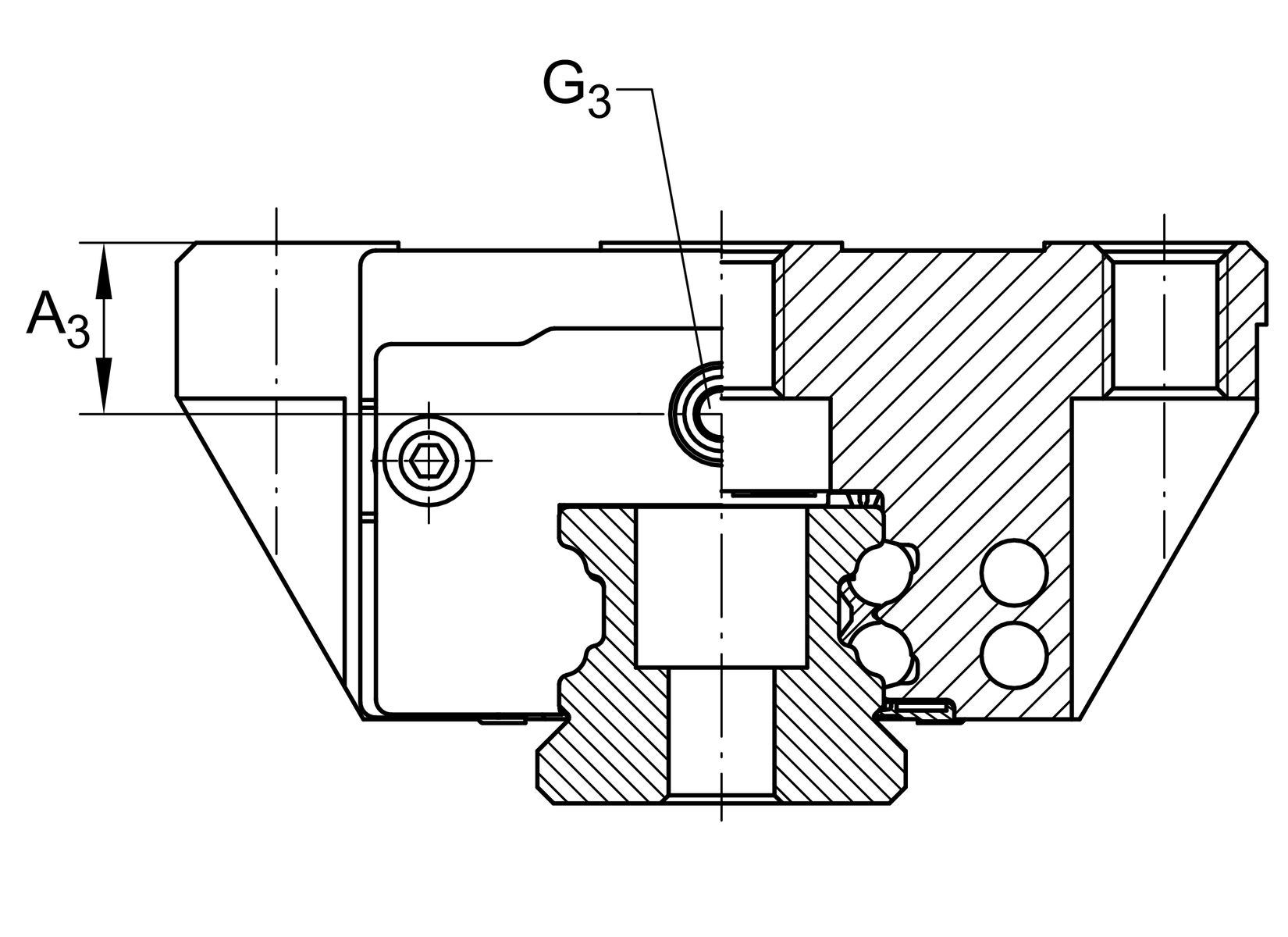

a3 4,3 mm

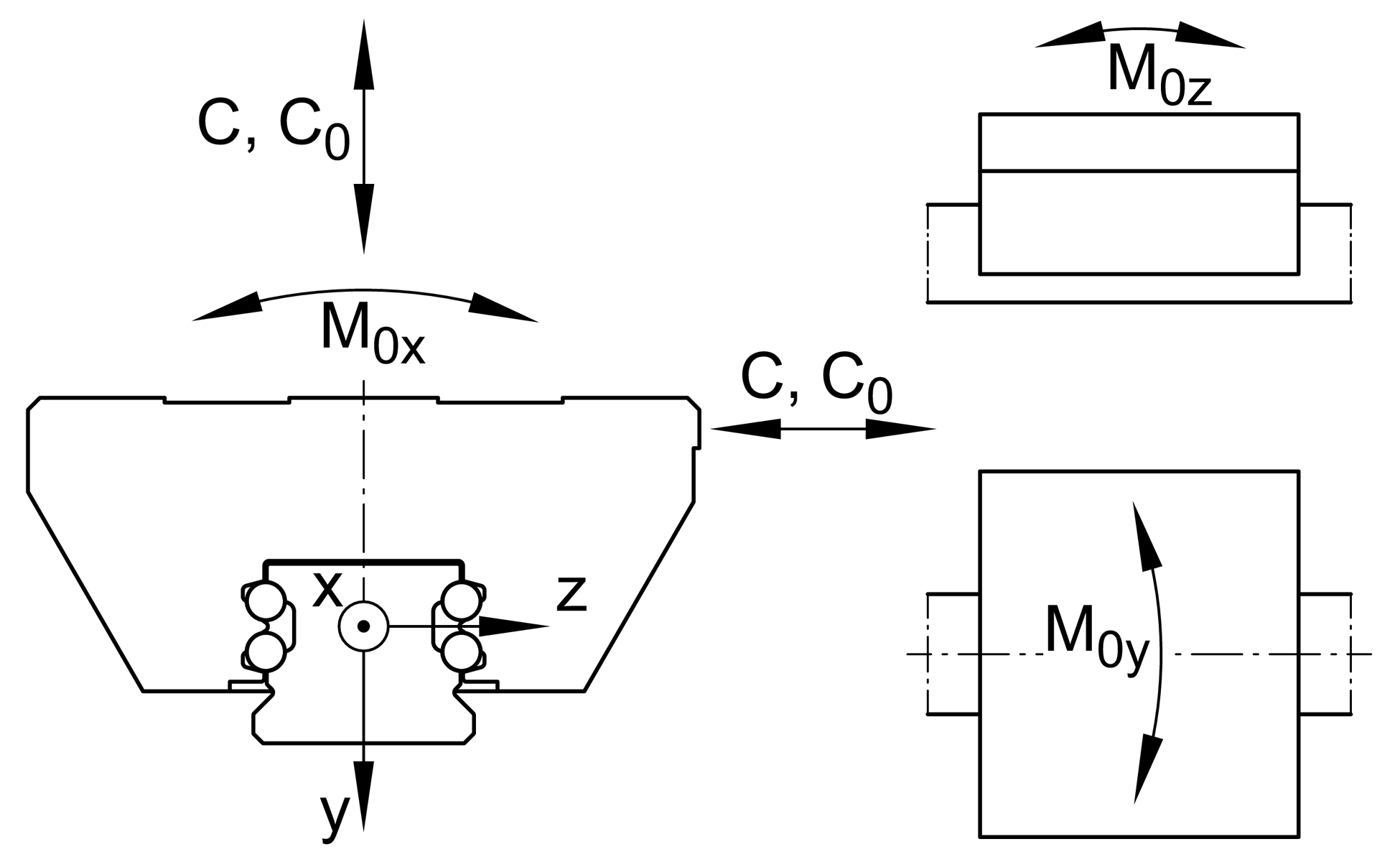

C 4.900 N

C0 8.300 N

D2 4,5 mm

jB 41 mm

L 44,5 mm

L1 23,1 mm

M0X 86 Nm

M0Y 35 Nm

M0Z 35 Nm

T5 7 mm

d1 4,6 mm

H 15 mm

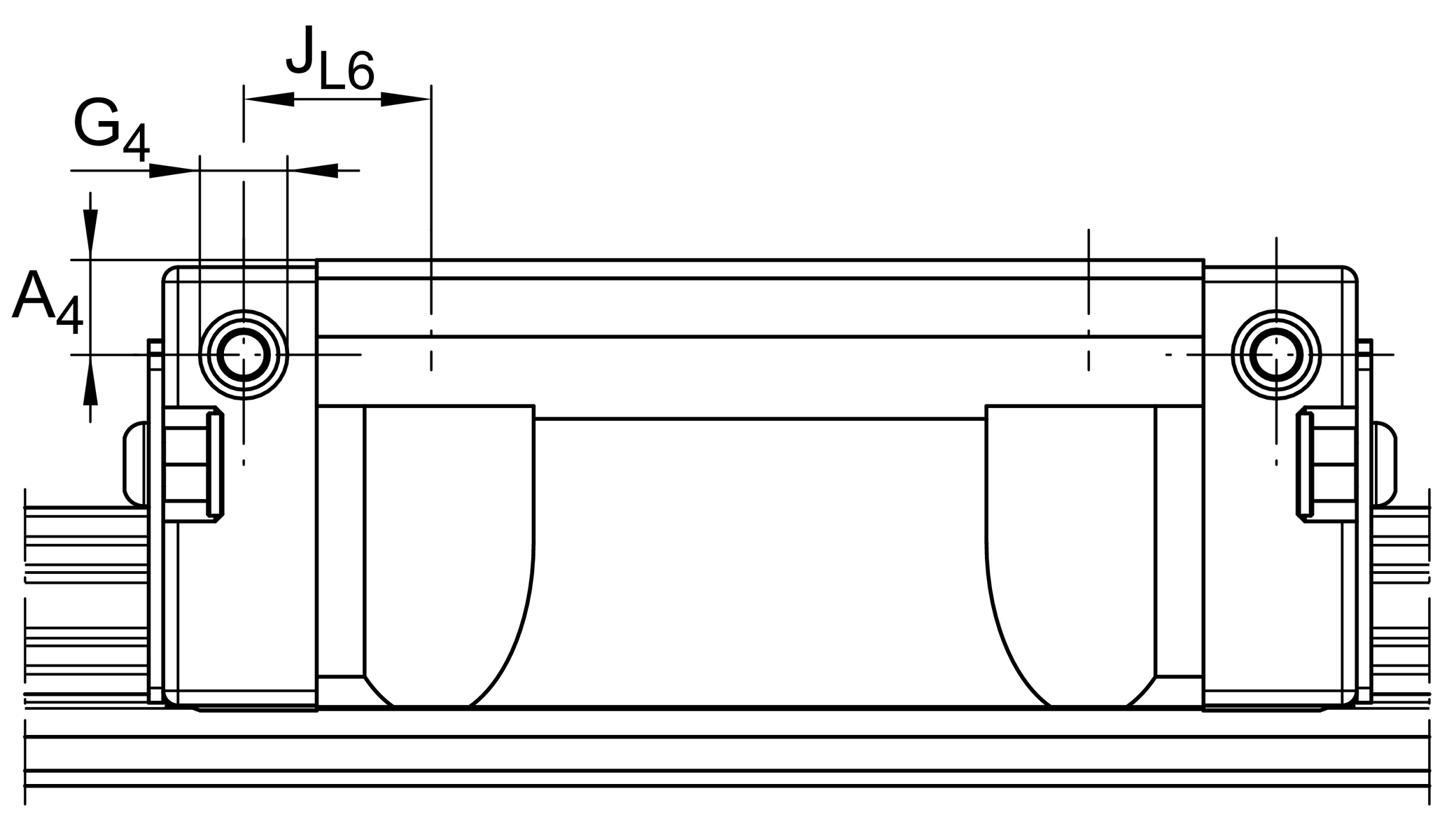

A4 3,2 mm

G3 M3

H4 6,1 mm

h5 4,75 mm

K3 M4

K3 MA 5 Nm

B 15 mm

t G3 5,5 mm

g4 M3

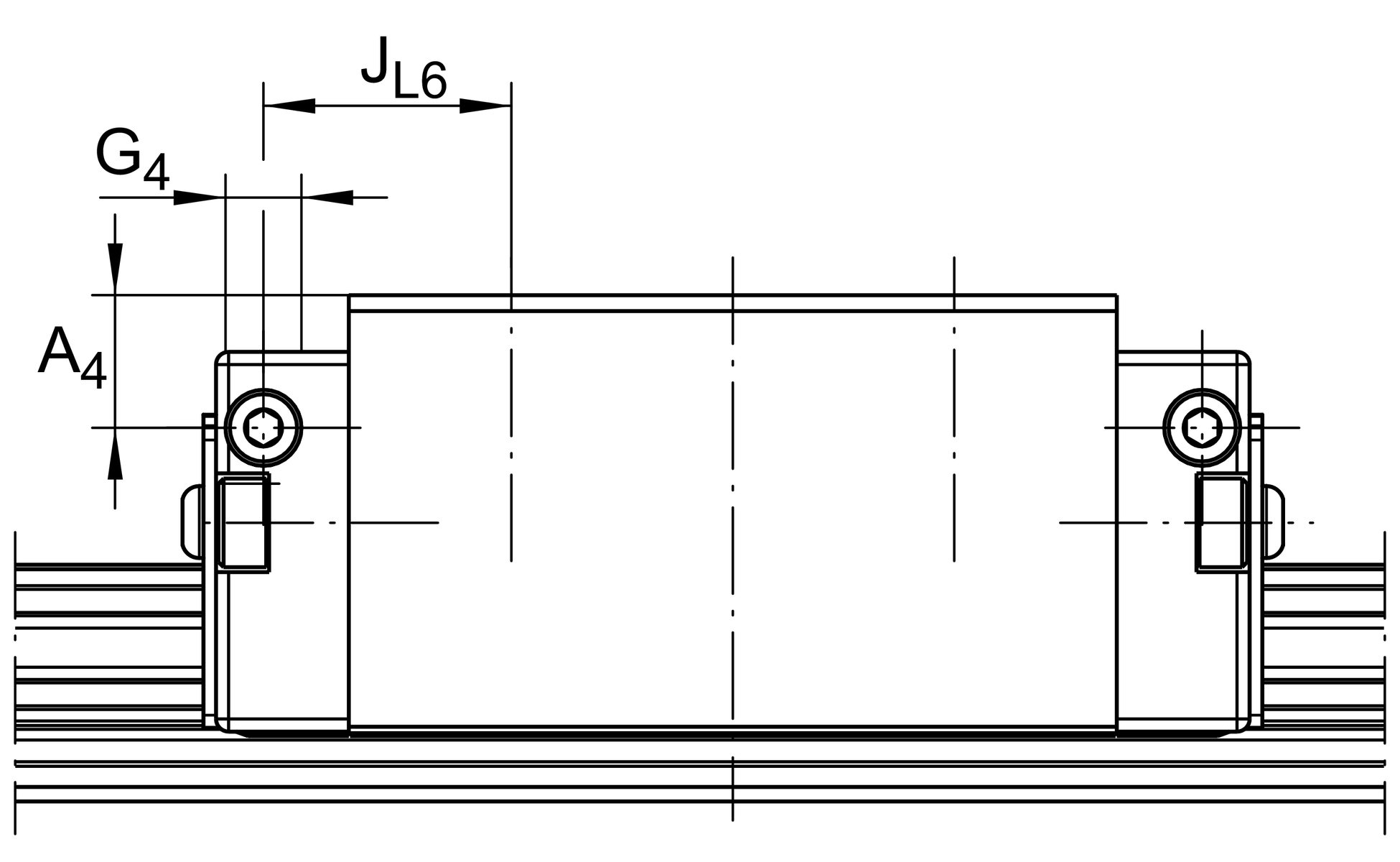

JL6 15,8 mm

t G4 5,5 mm

Compatible with the following carriage KWVE15-B-EC

JL 60 mm

H1 7,6 mm

K1 M4

K1 MA 5 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 2.880 mm

Tolb -0,03 mm

LS 1,3 mm

Suitable Guide Rail TKVD15-B
