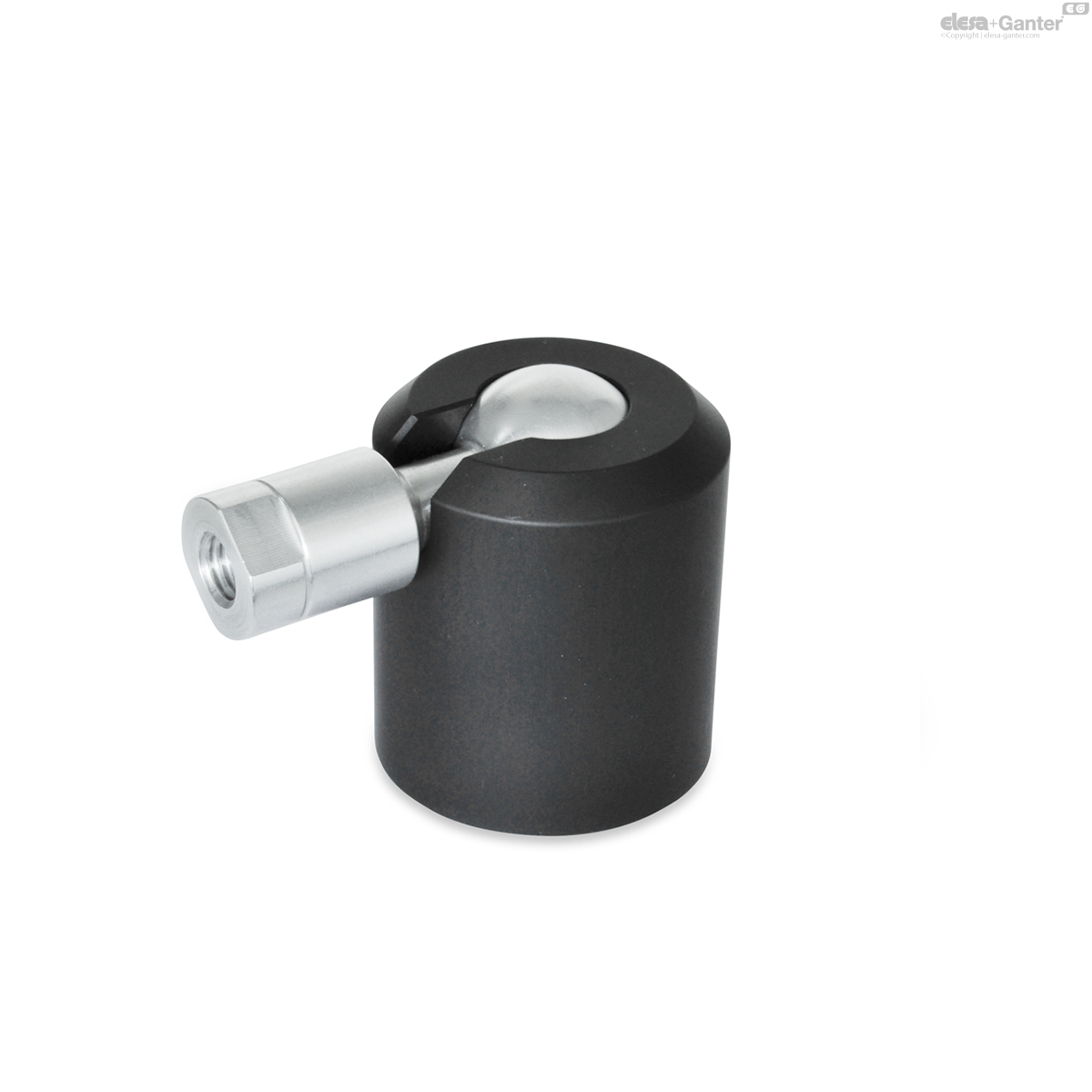

GN 784-31-1/4-A-2-ELS

Name: GN 784-31-1/4-A-2-ELS
Brand: Elesa-Ganter
Availability: InStock

Consultar precio

MPN: GN 784-31-1/4-A-2-ELS Marca: Elesa-Ganter Categoría: Acoplamientos, articulaciones, Engranajes Subcategoría: Rótulas articuladas Familia: GN 784 Rótulas articuladas Subfamilia: GN 784-A

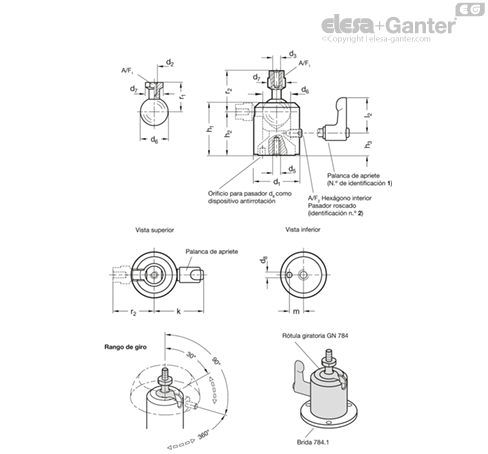

* La profundidad de rosca utilizable para d2 / d3 / d5 es de 1,5x el diámetro de rosca para roscas métricas y de 1,2x el diámetro de rosca para roscas basadas en pulgadas.

A/F 1 12

A/F 2 3

Modelo N.º de identificación 2

Par de apriete recomendado de la sujeción (n.º identificación) en Nm ≈ 2.5

Par de bloqueo resultante en la rótula en Nm ≈ 6.5

d1 31

d2* -

d3* -

d3* Rosca en pulgadas 1/4 (= 1/4-20)

d5* M 6

d6 18

d7 14
