Ancho total
71.438 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
198 kN
Capacidad de carga estática básica
216 kN
Carga límite de fatiga
23.6 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90
Diámetro de los tornillos de fijación
12.7 mm
DIÁMETRO DEL EJE
61.913 mm
Factor de cálculo
2.8
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
6.35 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello laberíntico
Tipo de soporte
Con pestaña
Valor límite
0.24
Velocidad límite
5 000 r/min
Ancho del aro interior
71.438 mm
Tipo de agujero
Cilíndrico
Elemento de retención, aro interior
SKF ConCentra
Altura del soporte
66.675 mm
Ancho del rodamiento, total
71.438 mm
Ancho total del soporte
66.675 mm
Cantidad de grasa para relubricación
7 g
Cantidad de tornillos de fijación
4.0
Diámetro exterior del anillo
91.008 mm
Diámetro medio del rodamiento
92.456 mm
Fuerza de fijación axial del mecanismo de fijación
20 kN
Inserción del rodamiento
Rodamiento de rodillos a rótula
Método de fijación
SKF ConCentra
Par de apriete para tornillos de fijación
7.9 N·m
Posición del rodamiento
Libre
Sellado, unidad
Tapa lateral opcional
Serie métrica/en pulgadas
Pulgada
Tornillos de fijación
M6-1 x 16mm
Desplazamiento axial
0.794 mm
Diámetro del cubo
139.7 mm
Diámetro exterior del soporte
193.675 mm
Diámetro del orificio para tornillos
13.494 mm

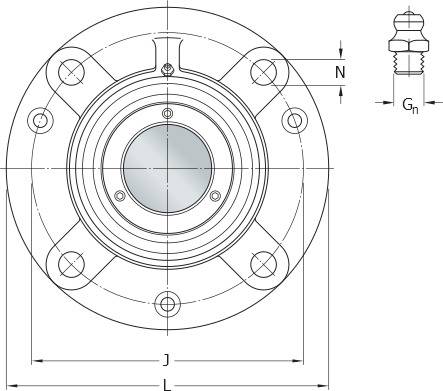

Diámetro primitivo de los agujeros para tornillos de los soportes de tipo pestaña redonda y triangular
165.1 mm
Tipo de soporte con pestaña
Round, piloted
Ancho, incluida la tapa lateral
104.775 mm
Rosca de la boquilla engrasadora
1/4-28 UNF
Diámetro primitivo del tornillo
165.1 mm
Ancho total de la unidad
71.438 mm
Línea central de la unidad a la cara lateral del aro interior
35.719 mm
Línea central de rodamiento libre
11.906 mm
Agujero roscado para tornillo de empuje
1/2-13 UNC
Altura de la pestaña del soporte
15.875 mm
Altura del cubo
25.4 mm
Cara de la pestaña a la cara del aro interior
46.434 mm
Pestaña del soporte a la cara de la pestaña mecanizada
20.638 mm
