Ancho total
122.238 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
311 kN
Capacidad de carga estática básica
415 kN
Carga límite de fatiga
52.9 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90
Diámetro de los tornillos de fijación
22.225 mm
DIÁMETRO DEL EJE
101.6 mm
Factor de cálculo
2.8
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
24 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello de labio radial
Tipo de soporte
Con pestaña
Valor límite
0.24
Velocidad límite
2 100 r/min
Ancho del aro interior
116.681 mm
Tipo de agujero
Cilíndrico
Elemento de retención, aro interior
Tornillos de fijación
Altura del pie del soporte
28.575 mm
Altura del soporte
88.9 mm
Ancho del rodamiento, total
116.681 mm
Ancho total del soporte
88.9 mm
Cantidad de grasa para relubricación
13 g
Cantidad de tornillos de fijación
2.0
Diámetro exterior del anillo
152.4 mm
Diámetro medio del rodamiento
139.954 mm
Fuerza de fijación axial del mecanismo de fijación
5.34 kN
Inserción del rodamiento
Rodamiento de rodillos a rótula
Método de fijación
Tornillos de fijación
Par de apriete para tornillos de fijación
150 N·m
Posición del rodamiento
Con fijación
Sellado, unidad
Tapa lateral opcional
Serie métrica/en pulgadas
Pulgada
Tornillos de fijación
5/8"-18 UNF-2A x 1"
Desplazamiento axial
0.794 mm
Diámetro exterior del soporte
320.278 mm
Diámetro del orificio para tornillos
23.813 mm

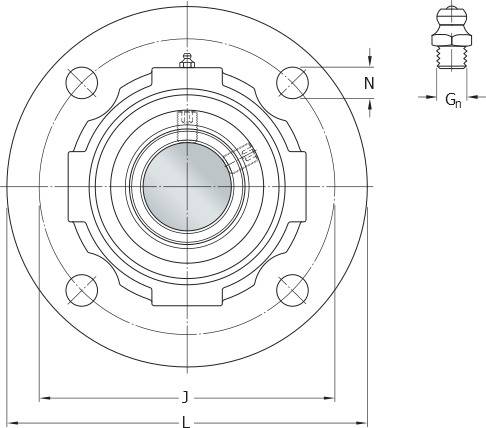

Diámetro primitivo de los agujeros para tornillos de los soportes de tipo pestaña redonda y triangular
273.05 mm

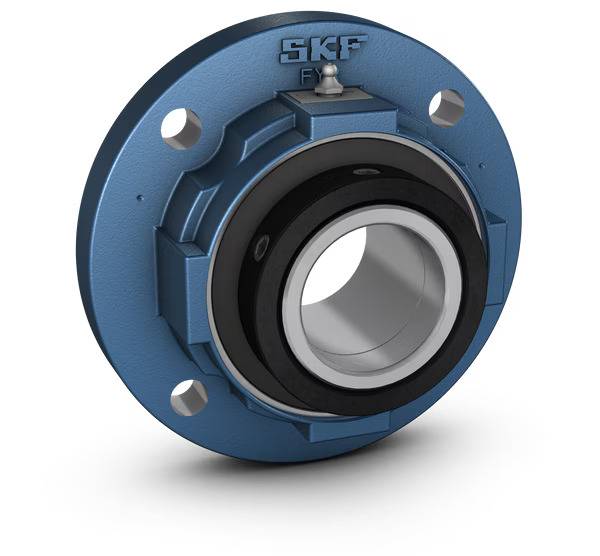

Tipo de soporte con pestaña
Redonda
Ancho, incluida la tapa lateral
135.731 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Diámetro primitivo del tornillo
273.05 mm
Ancho total de la unidad
122.238 mm
Línea central de la unidad a la cara lateral del aro interior
41.275 mm
Línea central de rodamiento libre
46.831 mm
