Ancho total
88.106 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
168 kN
Capacidad de carga estática básica
216 kN
Carga límite de fatiga
23.6 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90
Diámetro de los tornillos de fijación
15.875 mm
DIÁMETRO DEL EJE
63.5 mm
Factor de cálculo
2.8
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
8.11 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello laberíntico
Tipo de soporte
Con pestaña
Valor límite
0.24
Velocidad límite
7 000 r/min
Ancho del aro interior
85.725 mm
Tipo de agujero
Cilíndrico
Elemento de retención, aro interior
Tornillos de fijación
Altura del pie del soporte
23.813 mm
Altura del soporte
65.088 mm
Ancho del rodamiento, total
85.725 mm
Ancho total del soporte
65.088 mm
Cantidad de grasa para relubricación
7 g
Cantidad de tornillos de fijación
2.0
Diámetro exterior del anillo
103.072 mm
Diámetro medio del rodamiento
92.456 mm
Fuerza de fijación axial del mecanismo de fijación
4 kN
Inserción del rodamiento
Rodamiento de rodillos a rótula
Método de fijación
Tornillos de fijación
Par de apriete para tornillos de fijación
70.1 N·m
Posición del rodamiento
Libre
Sellado, unidad
Tapa lateral opcional
Serie métrica/en pulgadas
Pulgada
Tornillos de fijación
1/2"-20 UNF-3A x 3/4"
Desplazamiento axial
0.794 mm
Diámetro exterior del soporte
206.375 mm
Diámetro del orificio para tornillos
17.463 mm
Diámetro primitivo de los agujeros para tornillos de los soportes de tipo pestaña redonda y triangular
171.45 mm

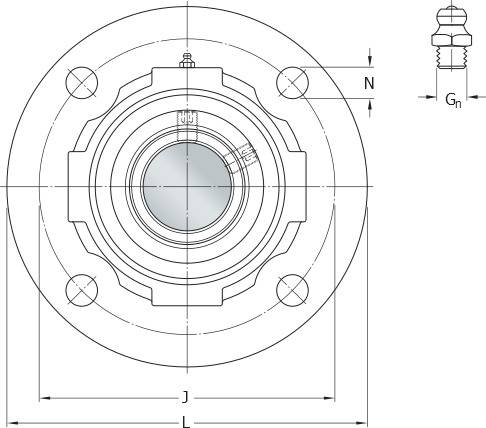

Tipo de soporte con pestaña
Redonda
Ancho, incluida la tapa lateral
103.188 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Diámetro primitivo del tornillo
171.45 mm
Ancho total de la unidad
88.106 mm
Línea central de la unidad a la cara lateral del aro interior
31.75 mm
Línea central de rodamiento libre
34.131 mm
