Ancho total
90.488 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
168 kN
Capacidad de carga estática básica
216 kN
Carga límite de fatiga
23.6 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90
Diámetro de los tornillos de fijación
15.875 mm
DIÁMETRO DEL EJE
63.5 mm
Factor de cálculo
2.8
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
7.12 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello de labio radial
Tipo de soporte
Con pestaña
Valor límite
0.24
Velocidad límite
2 350 r/min
Ancho del aro interior
85.725 mm
Tipo de agujero
Cilíndrico

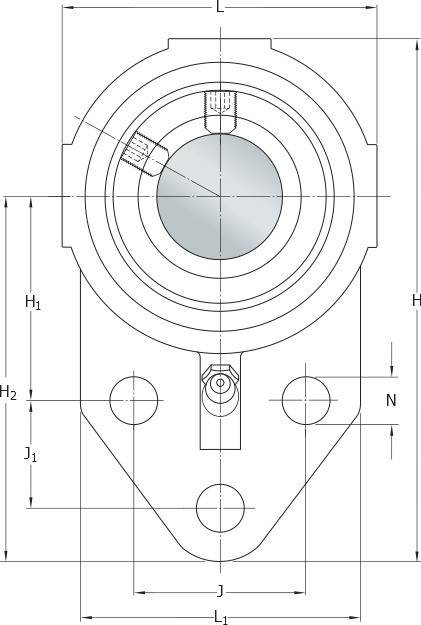

Altura total
230.981 mm
Longitud total
144.463 mm
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
85.725 mm
Ancho total del soporte
67.469 mm
Cantidad de grasa para relubricación
7 g
Cantidad de tornillos de fijación
2.0
Diámetro del agujero del tornillo de fijación
17.463 mm
Diámetro exterior del anillo
103.072 mm
Diámetro medio del rodamiento
92.456 mm
Fuerza de fijación axial del mecanismo de fijación
4 kN

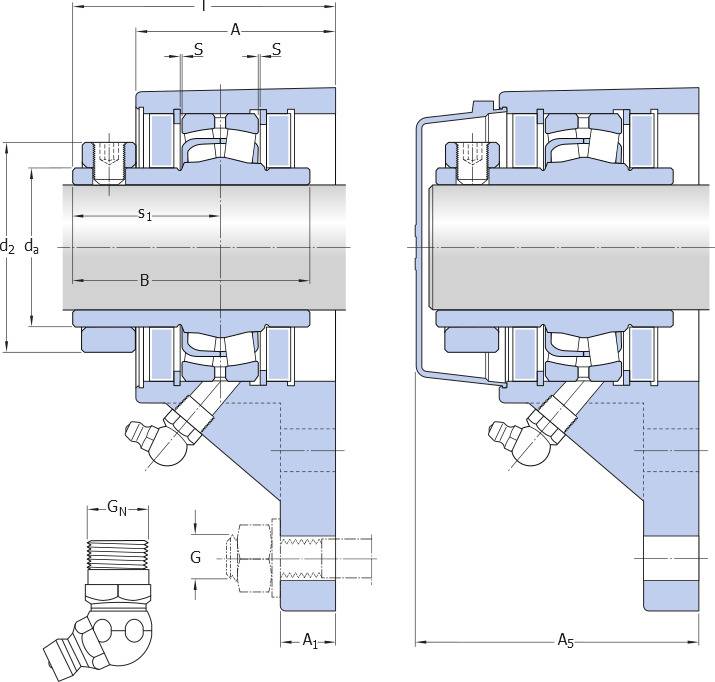

Inserción del rodamiento
Rodamiento de rodillos a rótula
Método de fijación
Tornillos de fijación
Posición del rodamiento
Con fijación
Sellado, unidad
Tapa lateral opcional
Serie métrica/en pulgadas
Pulgada
Ancho de la pestaña
19.05 mm
Tornillo de fijación
1/2"-20 UNF-3A x 3/4"
Ancho del soporte
67.469 mm
Tipo de soporte con pestaña
Pestaña de soporte
Ancho, incluida la tapa lateral
105.569 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Longitud de pestaña
123.825 mm
Distancia del tornillo, horizontal
76.2 mm
Distancia del tornillo, vertical
44.45 mm
Distancia desde la cara lateral del dispositivo de fijación hasta el centro del rodamiento
53.975 mm
Distancia desde la línea central del rodamiento hasta el fondo de la pestaña
158.75 mm
Distancia desde la línea central del rodamiento hasta los agujeros del tornillo
95.25 mm
Par de apriete recomendado para los tornillos de fijación
70.1 N·m
