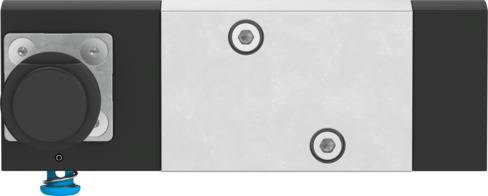

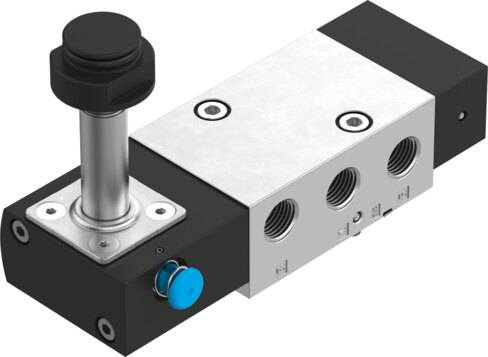

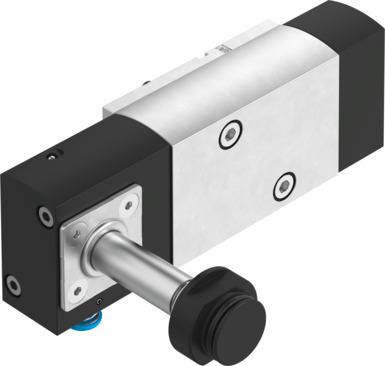

Accionamiento manual auxiliar
Con enclavamiento. Ninguna. Sin enclavamiento. Cubierto
Alimentación del aire de pilotaje
Interno
Anchura
32 mm
Categoría ATEX para gas
II 2G. II 3G
Categoría ATEX para polvo
II 2D. II 3D
Caudal nominal normal (normalizado según DIN 1343)
800 l/min ... 1350 l/min
Caudal nominal normal, recuperación de aire de escape 4->3
110 l/min
Certificación
c UL us - Recognized (OL)
Certificación de protección contra explosión fuera de la UE
Clase I, Div. 1 (US). Class I, Div. 2 (US). Clase II, Div. 1 (US). Clase II, Div. 2 (US). Class III, Div. 1 (US). Clase III, Div. 2 (US). EPL Da (IEC-EX). EPL Db (IEC-EX). EPL Db (KR). EPL Dc (KR). EPL Ga (IEC-EX). EPL Ga (KR). EPL Gb (IEC-EX). EPL Gb (KR). EPL Gc (KR)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión eléctrica
3 pines. Forma A. Forma B. Racor de cables M20x1,5. M12x1, codificación A según EN 61076-2-101. Conector. Según EN 175301-803. Según estándar industrial (11 mm)
Conexión neumática 1
G1/4. 1/4 NPT. QS-6. QS-8. QS-10. QS-1/4. QS-5/16. QS-3/8
Conexión neumática 2
Patrón de conexiones NAMUR
Conexión neumática 3
G1/4. 1/4 NPT. QS-6. QS-8. QS-10. QS-1/4. QS-5/16. QS-3/8
Conexión neumática 4
Esquema de conexiones NAMUR
Conexión neumática 5
G1/4. 1/4 NPT. QS-6. QS-8. QS-10. QS-5/16. QS-1/4. QS-3/8
Conexión neumática de utilización
Esquema de conexiones NAMUR
Conexión para la abertura de aireación
No sujeto
Conforme a la norma
VDI/VDE 3845 (NAMUR)
Conformidad PWIS
VDMA24364-B2-L. VDMA24364-Zona III
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo. Asiento de placa
Función de escape
Estrangulable
Función de la válvula
Biestable de 5/2 vías. 5/2 o 3/2 vías, conmutable. 5/3 vías a presión. 5/3 a descarga. 5/3 normalmente cerrada
Grado de protección
IP65. IP66. IP67. Con caja tomacorriente. Según IEC 60529
Indicación del estado de señal
Con accesorios
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX). Según la Directiva de baja tensión de la UE
Material de las juntas
NBR
Material de los tornillos
Acero, galvanizado
Material del cuerpo
Aleación de aluminio forjado
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Organismo que expide el certificado
DNVGL-TAA000011J. IECEx BVS 15.0020X. IECEx BVS 15.0075X
Peso del producto
335 g ... 685 g
Posición de montaje
Cualquiera
Presión de funcionamiento
1.5 bar ... 10 bar
Principio de sellado
Blando
Protección antideflagrante
Clase I, Div. 1 (US). Clase I, Div. 2 (US). Clase II, Div. 1 (US). Clase II, Div. 2 (US). Clase III, Div. 1 (US). Clase III, Div. 2 (US). Zona 0 (IEC-EX). Zona 0 (KR). Zona 1 (ATEX). Zona 1 (IEC-EX). Zona 1 (KR). Zona 2 (ATEX). Zona 2 (KR). Zona 20 (IEC-EX). Zona 21 (ATEX). Zona 21 (IEC-EX). Zona 21 (KR). Zona 22 (ATEX). Zona 22 (KR)
Sentido de flujo
No reversible
Símbolo
00991005. 00991018. 00991021. 00991080. 00991082. 00991083. 00991728. 00991831. 00991953. 00995701
Superposición
Superposición positiva. Superposición negativa
Temperatura ambiente
-20 °C ... 60 °C
Temperatura ambiente Ex
-20°C <= Ta <= +50°C. -20°C <= Ta <= +60°C. -40°C <= Ta <= +50°C. -40°C <= Ta <= +65°C. -65°C <= Ta <= +40°C. -65°C <= Ta <= +55°C. T4, T130°C: -20°C <= Ta <= +60°C. T5, T95°C: -20°C <= Ta <= +60°C. T5, T95°C: -30°C <= Ta <= +65°C. T6, T85°C: -20°C <= Ta
Temperatura del medio
-20 °C ... 60 °C
Tensión de alimentación
110 V AC. 120 V AC. 12 V DC. 230 V AC. 240 V AC. 24 V AC. 24 V DC. 48 V AC. 48 V DC. A través de bobina magnética, deberá pedirse por separado
Tiempo de conexión
100%
Tiempo de conmutación OFF
6 ms ... 120 ms
Tiempo de conmutación ON
4 ms ... 35 ms
Tiempo de conmutación um
2 ms ... 55 ms
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de fijación
Con taladro pasante
Tipo de protección contra explosión de gas
AEx m II T4. Ex db IIC T4 Gb. Ex db IIC T5 Gb. Ex ia IIC T6 Ga. Ex ia IIC T6...T5 Ga. Ex mb IIC T6. Ex nA IIC T5 X Gc
Tipo de protección contra explosión de polvo
Ex mb tb IIIC T80°C. Ex t IIIC T80 °C Db. Ex tb IIIC T100°C Db. Ex tb IIIC T135 °C Db. Ex tc IIIC T95°C X Dc
Tipo de reposición
Muelle mecánico
Valor b
0.4 ... 0.5
Valor C
2.1 l/sbar ... 5.6 l/sbar
Valores característicos de las bobinas
110/120 V AC: 50/60 Hz, potencia de arranque de 2,7 VA, potencia de retención de 1,9 VA. 110/120 V AC: 50/60 Hz, potencia de arranque de 4,4 VA, potencia de retención de 3,3 VA. 110/120 V CA: 50/60 Hz, potencia de arranque de 5,2 VA, potencia de retención de 3,1 VA. 110/120 V CA: 50/60 Hz, potencia de arranque de 6,9 VA, potencia de retención de 3,1 VA. 110 V AC: 50/60Hz, potencia de arranque de 7,7 VA, potencia de retención de 3,8 VA. 120 V AC: 60 Hz, potencia de arranque de 10,0 VA, potencia de retención de 6,8 VA. 12 V DC: 2,8 W. 12 V DC: 3,4 W. 230/240 V AC: 50/60 Hz, potencia de arranque de 3,9 VA, potencia de retención de 2,8 VA. 230/240 V AC: 50/60 Hz, potencia de arranque de 5,8 VA, potencia de retención de 4,6 VA. 230 V AC: 50/60 Hz, potencia de arranque de 10,0 VA, potencia de retención de 6,0 VA. 230 V CA: 50/60Hz, potencia de arranque de 11,5 VA, potencia de retención de 8,0 VA. 230 V AC: 50/60 Hz, potencia de arranque de 6,2 VA, potencia de retención de 3,7 VA. 230 V CA: 50/60Hz, potencia de arranque de 6,9 VA, potencia de retención de 4,1 VA. 24 V DC: 0,8 W. 24 V DC: 2,1 W. 24 V DC: 2,7 W. 24 V DC: 3,3 W. 24 V DC: 4,6 W. 24 V AC: 50/60 Hz, potencia de arranque de 2,5 VA, potencia de retención de 1,7 VA. 24 V AC: 50/60Hz, potencia de arranque de 3,9 VA, potencia de retención de 2,6 VA. 24 V DC: 0,7 W. 24 V CC: 1,2 W. 24 V DC: 2,6 W. 48 V AC: 50/60 Hz, potencia de arranque de 2,5 VA, potencia de retención de 1,7 VA. 48 V AC: 50/60 Hz, potencia de arranque de 3,9 VA, potencia de retención de 2,7 VA. 48 V DC: 2,8 W. 48 V DC: 3,4 W. Consultar bobina
