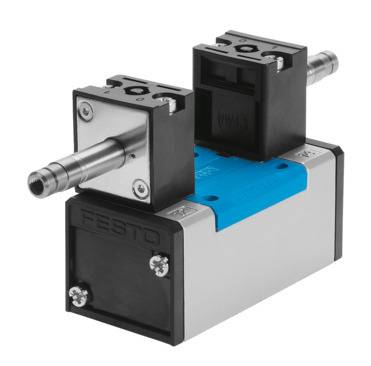

Accionamiento manual auxiliar
Con accesorios enclavables. Sin enclavamiento
Alimentación del aire de pilotaje
Externo
Anchura
65 mm
Aptitud para vacío
sí
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Caudal nominal normal (normalizado según DIN 1343)
4000 l/min
Certificación de protección contra explosión fuera de la UE
EPL Db (GB). EPL Gb (GB)
Código ISO
369
Conexión aire de pilotaje 12
Placa base, tamaño 3, según ISO 5599-1
Conexión aire de pilotaje 14
Placa base, tamaño 3, según ISO 5599-1
Conexión del aire de escape de pilotaje 82
M5
Conexión del aire de escape de pilotaje 84
M5
Conexión eléctrica
A través de bobina F, pedir por separado
Conexión neumática 1
Placa base, tamaño 3, según ISO 5599-1
Conexión neumática 2
Placa base, tamaño 3, según ISO 5599-1
Conexión neumática 3
Placa base, tamaño 3, según ISO 5599-1
Conexión neumática 4
Placa base, tamaño 3, según ISO 5599-1
Conexión neumática 5
Placa base, tamaño 3, según ISO 5599-1
Conexión neumática de utilización
Placa base, tamaño 3, según ISO 5599-1. G1/2
Conforme a la norma
ISO 5599-1
Conformidad PWIS
VDMA24364-B1/B2-L
Diámetro nominal
14.5 mm
Forma constructiva
Corredera del émbolo
Función de escape
Estrangulable
Función de la válvula
5/3 vías a presión
Grado de protección
IP65
Impulso de control positivo máximo con señal 0
2200 µs
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Material de las juntas
HNBR. NBR
Material del cuerpo
Fundición inyectada de aluminio
Máx. impulso de prueba negativo con señal 1
3700 µs
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nivel de presión acústica
85 dB(A)
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Patrón uniforme
71 mm
Peso del producto
1040 g
Posición de montaje
Cualquiera
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
-0.9 bar ... 16 bar
Presión de mando
3 bar ... 10 bar
Principio de sellado
Blando
Protección antideflagrante
Zona 1 (ATEX). Zona 1 (UKEX). Zona 2 (ATEX). Zona 21 (ATEX). Zona 21 (UKEX). Zona 22 (ATEX)
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Sentido de flujo
Reversible
Símbolo
991079
Superposición
Superposición positiva
Temperatura ambiente
-5 °C ... 40 °C
Temperatura ambiente Ex
-5°C <= Ta <= +40°C
Temperatura del medio
-10 °C ... 60 °C
Tensión de alimentación
A través de bobina magnética, deberá pedirse por separado
Tiempo de conmutación OFF
75 ms
Tiempo de conmutación ON
36 ms
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de fijación
Con taladro pasante y tornillo
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T105°C Db
Tipo de reposición
Muelle mecánico
