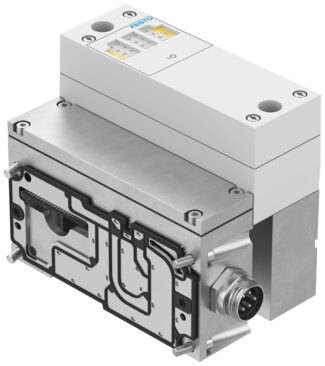

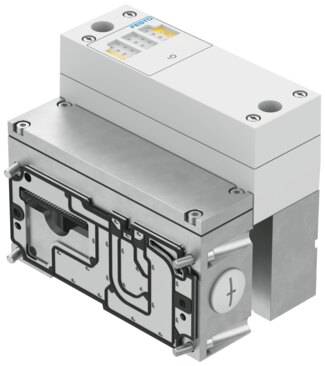

Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
2x 4 A (es necesario un fusible externo)
Altura nominal de utilización
<= 2000 m NHN
Cantidad máx. de posiciones de válvula
12
Cantidad máxima de bobinas
24
Certificación
RCM
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conformidad PWIS
VDMA24364-B2-L
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 34 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 16 mA
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, número de contactos/hilos
4
Derivación de tensión, tipo de conexión
Zócalo
Diagnosis mediante LED
Diagnosis por módulo
Alimentación de tensión de carga
Diagnosis por comunicación interna
Desconexión de carga
Sobretensión de sistema electrónico/sensores
Sobretensión de carga
Subtensión de sistema electrónico/sensores
Subtensión de carga
Dimensiones: ancho x largo x alto
71 mm x 142 mm x 84 mm
Fluctuaciones de tensión admisibles de carga
± 10 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de protección
IP65
Humedad relativa del aire
5 - 95 %
Sin condensación
Interfaz de comunicación, apantallamiento
sí
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF10 IN/XF20 OUT
Interfaz de comunicación, número de contactos/hilos
4
Interfaz de comunicación, protocolo
AP-COM
Interfaz de comunicación, técnica de conexión
M8x1, codificación D según EN 61076-2-114
Interfaz de comunicación, tipo de conexión
2 zócalos
Longitud máx. del cable
50 m comunicación del sistema
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Material de la tapa
Fundición inyectada de aluminio
Material del manguito con rosca interior
Latón niquelado
Nota sobre el grado de protección
En estado montado
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL
Comportamiento en estado de error
Peso del producto
712 g
Posición de la conexión
Arriba
Protección contra contacto directo e indirecto
PELV. SELV
Protección contra inversión de polaridad
sí
Protección por fusible (cortocircuito)
Fusible electrónico interno por canal
Puenteo en cortes de red
10 ms
Puenteo en cortes de red carga
3 ms
Temperatura ambiente
5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Transmisión de tensión, técnica de conexión
M8x1, codificación A según EN 61076-2-104
