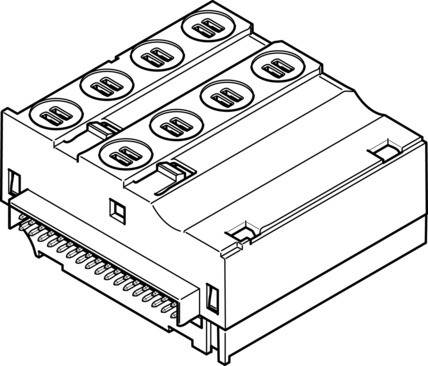

Interfaz de bus de campo
AS-Interface: conector para cable plano
Alimentación de la carga: conector para cable plano
Diagnosis específica por unidad
Cortocircuito/sobrecarga entradas
Cantidad máx. de posiciones de válvula
4
Cantidad máxima de bobinas
4
Protección contra inversión de polaridad
Para todas las conexiones de tensión de funcionamiento
Número de esclavos por equipo
1
Margen de tensión de funcionamiento DC AS-Interface
26.5 V ... 31.6 V
Tiempo de corrección, entradas
3 ms
Nota relacionada con la tensión de carga
A través de conexión de tensión de carga (24 V DC)
Margen de tensión de carga DC
21.6 V ... 26.4 V
Número máximo de entradas
4
Tensión de funcionamiento nominal DC, AS-Interface
26.5 V
Tensión nominal de carga DC
24 V
Ondulación residual AS-Interface
20 mVss
Ondulación residual, tensión de carga
4 Vpp
Nivel de conmutación
Señal 0: <= 5 V
Señal 1: >= 11 V
Consumo de corriente con suministro de carga desde interfaz AS y conexión de la tensión de carga
Entradas: 200 mA
Electrónica: 20 mA
Válvulas: 175 mA (dependiente del tipo de válvula)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conformidad PWIS
VDMA24364-B1/B2-L
Temperatura de almacenamiento
-20 °C ... 70 °C
Humedad relativa del aire
0 - 95 %
Sin condensación
Grado de protección
IP65
Con el producto montado
Temperatura ambiente
-5 °C ... 50 °C
Peso del producto
233 g
Curva característica de las entradas
Según IEC 1131-2, tipo 02
Entradas lógica de conmutación
PNP (conexión a positivo)
Margen de direcciones
1A... 31A (0)
1B... 31B
Ajuste a través del dispositivo direccionador AS-Interface
Aislamiento eléctrico, interfaz bus de campo
Optoacoplador
Indicador LED específico del bus
AS-i: modo de funcionamiento AS-Interface
Aux/Pwr: alimentación de AS-Interface
Fallo: Error de la interfaz AS
Indicador LED específico del producto
0 ... 3: estado de conmutación en las entradas
12/14: estados de conmutación en las válvulas (en la válvula)
Identificación del producto
Código ID: ID=Ah, ID1=7h, ID2=7h
Código IO = 7h
Perfil: S-7.A.7
Material de la tapa
Reforzado con PA
Material de las juntas
CR
NBR
Material del cuerpo
Fundición inyectada de aluminio
Nota sobre el material
Conformidad con la Directiva RoHS
