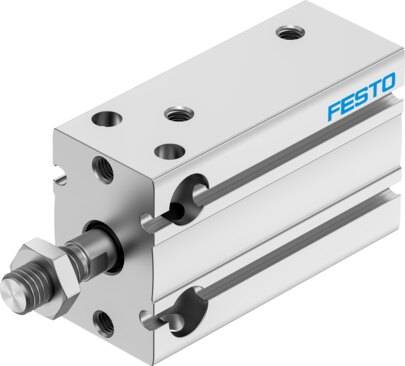

Carrera
1 mm ... 300 mm
Diámetro del émbolo
12 mm
Basado en la norma
ISO 21287
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Posición de montaje
Cualquiera
Modo de funcionamiento
Doble efecto
Forma constructiva
Émbolo
Vástago
Camisa perfilada
Detección de posición
Para sensor de proximidad
Variantes
Prolongación de la rosca exterior del vástago
Rosca especial en el vástago
Vástago prolongado
Con protección torsional
Alto nivel de protección contra la corrosión
Movimiento lento constante
Baja fricción
Vástago doble
Juntas termorresistentes hasta máx. 120 °C
Presión de funcionamiento
14.5 psi ... 145 psi
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Certificación de protección contra explosión fuera de la UE
EPL Db (GB)
EPL Gb (GB)
Protección antideflagrante
Zona 1 (ATEX)
Zona 1 (UKEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 21 (UKEX)
Zona 22 (ATEX)
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T120 °C Db
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
2 - riesgo de corrosión moderado
3 - riesgo de corrosión alto
Conformidad PWIS
VDMA24364-B1/B2-L
VDMA24364-Zona III
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Temperatura ambiente
-20 °C ... 120 °C
Fuerza teórica con 6 bar, retorno
51 N
Fuerza teórica con 6 bar, avance
51 N ... 68 N
Peso adicional por prolongación del vástago de 10 mm
2 g
Peso adicional por prolongación de la rosca del vástago de 10 mm
2 g
Tipo de fijación
Con taladro pasante
Con rosca interior
Con accesorios
Conexión neumática
M5
Nota sobre el material
Conformidad con la Directiva RoHS
Material tornillos con collar
Acero
Material de la tapa
Aleación forjada de aluminio anodizado
Material del vástago
Acero de alta aleación
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
