Indicación del estado de señal
LED amarillo
Funciones adicionales
Circuito protector
Identificación del cable
Sin soporte para placas de identificación
Frecuencia de conexión
50
Peso del producto
440 g
Conexión eléctrica 1, función
Lado del dispositivo de campo

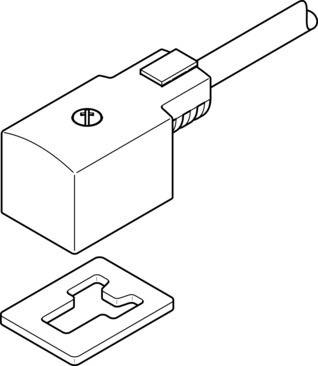

Conexión eléctrica 1, forma constructiva
Rectangular
Conexión eléctrica 1, tipo de conexión
Zócalo, estrecho
Conexión eléctrica 1, salida del cable
Acodada
Conexión eléctrica 1, indicación sobre la salida del cable
Permite giro de 180°
Conexión eléctrica 1, técnica de conexión
Esquema de conexiones forma C, según EN 175301-803
Conexión eléctrica 1, cantidad de contactos/hilos
4
Conexión eléctrica 1, contactos/hilos ocupados
2
Conexión eléctrica 1, tipo de fijación
En electroválvula con tornillo central M2,5
Conexión eléctrica 1, distribución de conexiones
00995797
Conexión eléctrica 2, función
Lado de control
Conexión eléctrica 2, tipo de conexión
Cable
Conexión eléctrica 2, técnica de conexión
Extremo abierto
Conexión eléctrica 2, cantidad de contactos/hilos
2
Conexión eléctrica 2, contactos/hilos ocupados
2
Margen de tensiones de servicio DC
20.4 V ... 26.4 V
Tensión nominal de funcionamiento DC
24 V
Carga admisible de corriente a 40 °C
6 A
Resistencia a los picos de tensión
2.4 kV
Protección contra inversión de polaridad
Bipolar
Conexión a conductor protector
No disponible
Longitud del cable
10 m
Propiedades del cable
Estándar
Condiciones de prueba del cable
Condiciones de las pruebas bajo demanda
Radio de flexión, tendido de cables móvil
≥52 mm
Diámetro del cable
5.2 mm
Tolerancia del diámetro del cable
±0,1 mm
Estructura de cable
2 x 0,75 mm²
Sección nominal del cable
0.75 mm²
Grado de protección
IP65
IP67
Nota sobre el grado de protección
En estado montado
Temperatura ambiente
-20 °C ... 70 °C
Temperatura ambiente para tendido de cables móvil
-5 °C ... 70 °C
Marcado CE (véase la declaración de conformidad)
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa RoHS del Reino Unido
Conformidad PWIS
VDMA24364-B2-L
Nota sobre el material
Conformidad con la Directiva RoHS
Grado de ensuciamiento
3
Nota sobre el grado de contaminación
En estado montado
Clase de resistencia a la corrosión CRC
3 - riesgo de corrosión alto
Material de la cubierta aislante del cable
PVC
Color de la cubierta aislante del cable
Gris
Material del cuerpo
TPE-U (PU)
Color del cuerpo
Negro
Material de los tornillos
Acero inoxidable
Material de las juntas
HNBR
Material de los contactos crimp
Aleación de cobre estañado
Material de la cubierta aislante
PVC
